常用电子元件的检测VIP免费

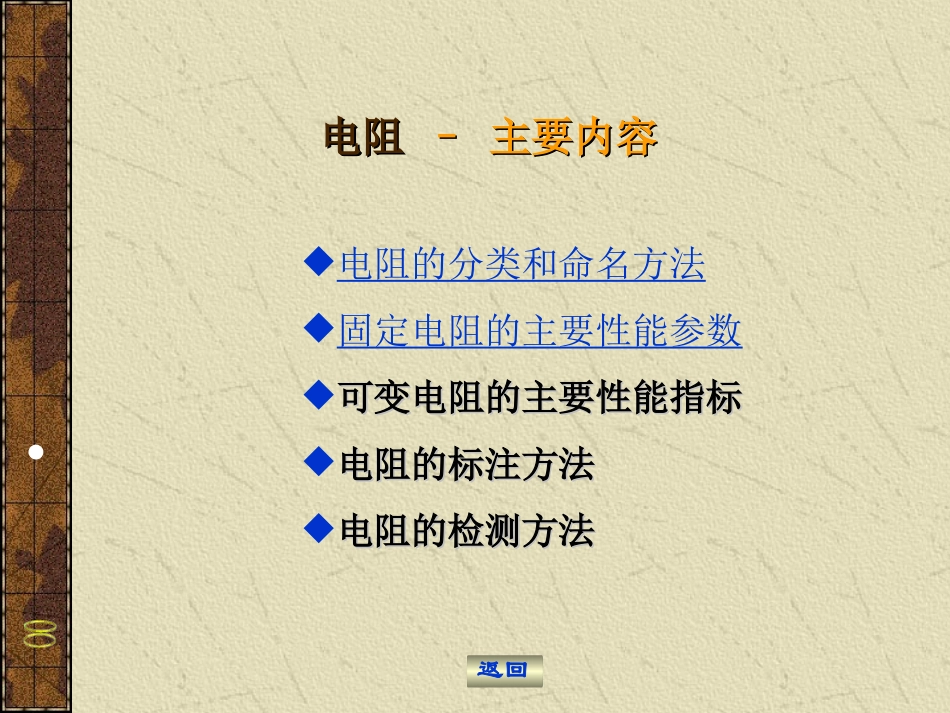

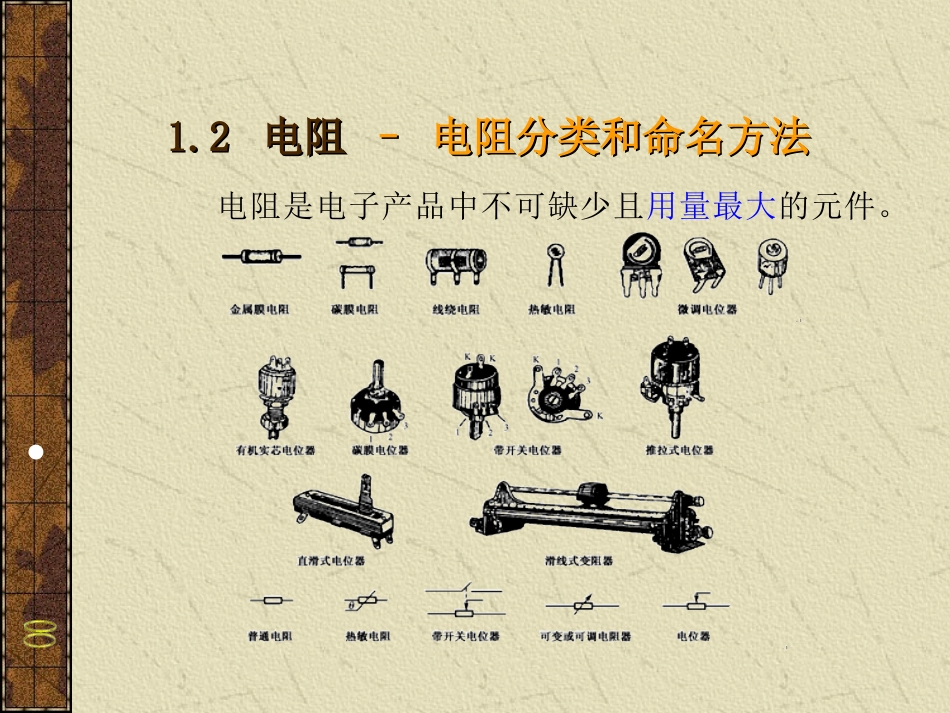

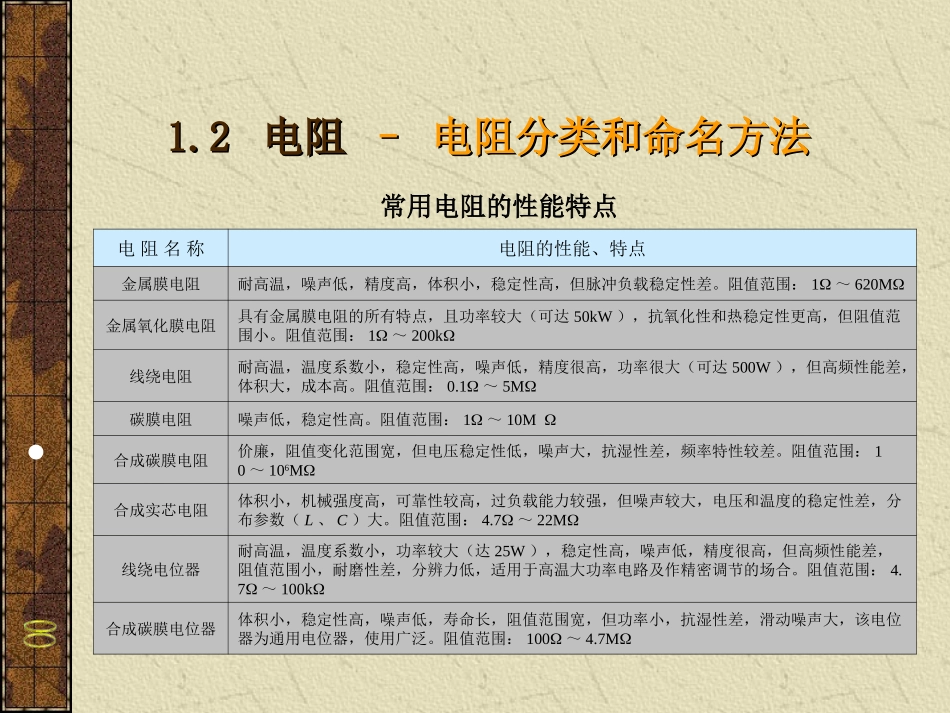

电阻电阻–主要内容–主要内容电阻的分类和命名方法固定电阻的主要性能参数可变电阻的主要性能指标可变电阻的主要性能指标电阻的标注方法电阻的标注方法电阻的检测方法电阻的检测方法返回1.21.2电阻电阻–电阻分类和命名方法–电阻分类和命名方法电阻是电子产品中不可缺少且用量最大的元件。1.21.2电阻电阻–电阻分类和命名方法–电阻分类和命名方法常用电阻的性能特点电阻名称电阻的性能、特点金属膜电阻耐高温，噪声低，精度高，体积小，稳定性高，但脉冲负载稳定性差。阻值范围：1～620M金属氧化膜电阻具有金属膜电阻的所有特点，且功率较大（可达50kW），抗氧化性和热稳定性更高，但阻值范围小。阻值范围：1～200k线绕电阻耐高温，温度系数小，稳定性高，噪声低，精度很高，功率很大（可达500W），但高频性能差，体积大，成本高。阻值范围：0.1～5M碳膜电阻噪声低，稳定性高。阻值范围：1～10M合成碳膜电阻价廉，阻值变化范围宽，但电压稳定性低，噪声大，抗湿性差，频率特性较差。阻值范围：10～106M合成实芯电阻体积小，机械强度高，可靠性较高，过负载能力较强，但噪声较大，电压和温度的稳定性差，分布参数（L、C）大。阻值范围：4.7～22M线绕电位器耐高温，温度系数小，功率较大（达25W），稳定性高，噪声低，精度很高，但高频性能差，阻值范围小，耐磨性差，分辨力低，适用于高温大功率电路及作精密调节的场合。阻值范围：4.7～100k合成碳膜电位器体积小，稳定性高，噪声低，寿命长，阻值范围宽，但功率小，抗湿性差，滑动噪声大，该电位器为通用电位器，使用广泛。阻值范围：100～4.7M1.21.2电阻电阻–固定电阻的主要性能指–固定电阻的主要性能指标标1．标称阻值与允许偏差（1）标称阻值：指电阻器上所标注的阻值。（2）允许偏差（允许误差）：电阻的允许偏差1.21.2电阻电阻–固定电阻的主要性能指–固定电阻的主要性能指标标通用电阻的标称阻值和允许偏差系列返回标称系列名称允许偏差电阻的标称阻值E24Ⅰ级±5%1.0,1.1,1.2,1.3,1.5,1.6,1.8,2.0,2.2,2.4，2.7,3.0,3.3,3.6,3.9,4.3,4.7,5.1,5.6,6.2，6.8,7.5,8.2,9.1E12Ⅱ级±10%1.0,1.2,1.5,1.8,2.2,2.7,3.3,3.9,4.7,5.6，6.8,8.2E6Ⅲ级±20%1.0,1.5,2.2,3.3,4.7,6.8Ⅰ级精度-±5%的偏差，Ⅱ级精度-±10%的偏差，Ⅲ级精度-±20%的偏差。允许偏差小于±1%的电阻称为精密电阻。1.21.2电阻电阻–固定电阻的主要性能指–固定电阻的主要性能指标标2．额定功率（标称功率）电阻的额定功率是指：在产品标准规定的大气压和额定温度下，电阻所允许承受的最大功率（W）。电阻的功率越大，其体积越大，价格越高。在实际使用时，选取的额定功率值一般为实际计算值的1.5～3倍。1.21.2电阻电阻–可变电阻的主要性能指–可变电阻的主要性能指标标可变电阻包括微调电阻和电位器两类。1．微调电阻和电位器的异同（1）相同点。都有三个引脚，其中两个固定端，一个滑动端。（2）不同点。微调电阻的体积小，需要使用工具进行调节，用于调试阶段进行电路参数的调整；电位器的体积相对更大，滑动端带有手柄，直接用手调节。主要用于电子产品的使用调节。1.21.2电阻电阻–电阻的标注方法–电阻的标注方法将电阻的主要参数（标称阻值与允许偏差）标注在电阻外表面上的方法称为电阻的标注方法。电阻常用的标注方法有：直标法、文字符号法、数码表示法和色标法等4种。1.21.2电阻电阻–电阻的标注方法–电阻的标注方法4．色标法（色环法）用不同颜色的色环表示电阻的标称阻值与允许偏差的标注方法称为色码标注法，简称色标法。用色标法表示的电阻称为色环电阻。1.21.2电阻电阻–电阻的标注方法–电阻的标注方法表1.6色环符号（颜色）的规定颜色有效数字乘数允许偏差（%）银色—102±10金色—101±5黑色0100—棕色1101±1红色2102±2橙色3103—黄色4104—绿色5105±0.5蓝色6106±0.25紫色7107±0.1灰色8108—白色9109+50,-20无色——±201.21.2电阻电阻–电阻的标注方法–电阻的标注方法例1.4如图所示，读出色环电阻标识的参数。解：由色环颜色规定可知，银色只代表误差，不能表示有效数字，因而棕...
