常见保温材料性能比较(表格)VIP免费

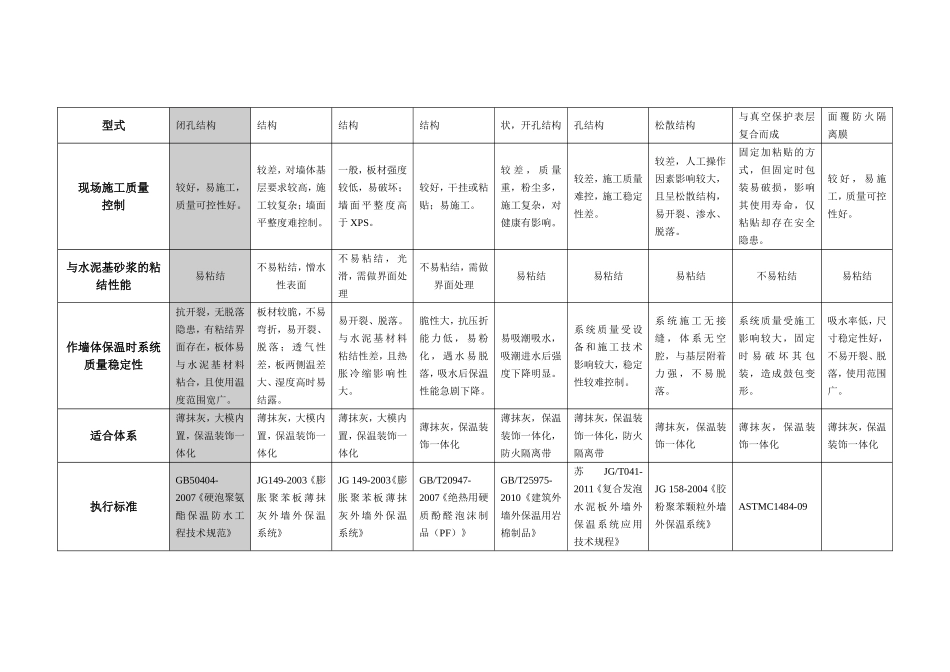

常见保温材料性能比较种类性能有机材料无机材料保温浆料其他保温材料PU板（HBL）XPS板EPS板PF板岩棉板发泡水泥板胶粉聚苯颗粒保温浆料STP（玻璃纤维芯材）真金板密度，Kg/m³≥3522-3518-22≤60≥160≤250180-25055-6535-50导热系数，25℃,W/(m·K)≤0.022≤0.032≤0.041≤0.04≤0.045≤0.06≤0.06≤0.010.035-0.041抗压强度，MPa≥0.15≥0.15≥0.10≥0.10≥0.04≥0.40≥0.20≥0.50≥0.15抗拉强度，MPa≥0.10≥0.15≥0.10≥0.10≥0.075≥0.13≥0.10≥0.10≥0.18尺寸稳定性，%≤0.8≤1.2≤0.3≤2.0≤1.0≤1.0----≤0.60吸水率，%≤3≤1.5≤3≤7.5≤10≤10≤25--≤3.0氧指数，%≥30≥26≥26≥40--------≥30防火性能遇火结碳，无熔滴，不产生火焰扩张有熔滴，火势易蔓延有熔滴，不耐火灾，火势易蔓延遇火结碳，无熔滴，不产生火焰扩张遇火不燃遇火不燃火灾状态下不燃烧，保温体系安全稳定防火不燃遇火焰形成断热阻隔连续蜂窝状结构，阻隔火焰穿透阻燃等级（GB8624-2012）B1/B2B1/B2B1/B2B1AAA/B1AB1同厚度保温层墙体节能效率很高较高高高较差较差较差极高高保温层结构有机交联网状有机闭孔蜂窝有机闭孔蜂窝有机均匀闭孔无机多孔纤维无机气泡状多无机有机复合呈由玻璃纤维材料有机材料表型式闭孔结构结构结构结构状，开孔结构孔结构松散结构与真空保护表层复合而成面覆防火隔离膜现场施工质量控制较好，易施工，质量可控性好。较差，对墙体基层要求较高，施工较复杂；墙面平整度难控制。一般，板材强度较低，易破坏；墙面平整度高于XPS。较好，干挂或粘贴；易施工。较差，质量重，粉尘多，施工复杂，对健康有影响。较差，施工质量难控，施工稳定性差。较差，人工操作因素影响较大，且呈松散结构，易开裂、渗水、脱落。固定加粘贴的方式，但固定时包装易破损，影响其使用寿命，仅粘贴却存在安全隐患。较好，易施工，质量可控性好。与水泥基砂浆的粘结性能易粘结不易粘结，憎水性表面不易粘结，光滑，需做界面处理不易粘结，需做界面处理易粘结易粘结易粘结不易粘结易粘结作墙体保温时系统质量稳定性抗开裂，无脱落隐患，有粘结界面存在，板体易与水泥基材料粘合，且使用温度范围宽广。板材较脆，不易弯折，易开裂、脱落；透气性差，板两侧温差大、湿度高时易结露。易开裂、脱落。与水泥基材料粘结性差，且热胀冷缩影响性大。脆性大，抗压折能力低，易粉化，遇水易脱落，吸水后保温性能急剧下降。易吸潮吸水，吸潮进水后强度下降明显。系统质量受设备和施工技术影响较大，稳定性较难控制。系统施工无接缝，体系无空腔，与基层附着力强，不易脱落。系统质量受施工影响较大，固定时易破坏其包装，造成鼓包变形。吸水率低，尺寸稳定性好，不易开裂、脱落，使用范围广。适合体系薄抹灰，大模内置，保温装饰一体化薄抹灰，大模内置，保温装饰一体化薄抹灰，大模内置，保温装饰一体化薄抹灰，保温装饰一体化薄抹灰，保温装饰一体化，防火隔离带薄抹灰，保温装饰一体化，防火隔离带薄抹灰，保温装饰一体化薄抹灰，保温装饰一体化薄抹灰，保温装饰一体化执行标准GB50404-2007《硬泡聚氨酯保温防水工程技术规范》JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》GB/T20947-2007《绝热用硬质酚醛泡沫制品（PF）》GB/T25975-2010《建筑外墙外保温用岩棉制品》苏JG/T041-2011《复合发泡水泥板外墙外保温系统应用技术规程》JG158-2004《胶粉聚苯颗粒外墙外保温系统》ASTMC1484-09实际技术水平经复合后材料导热系数0.020~0.024W/(m.K)，防火安全性能达到复合A级。导热系数≤0.03W/(m.K)，但仍无法避免与砂浆粘结性差的弊端，且使用温度高于75℃时其强度降低，影响其质量安全性。导热系数≤0.041W/(m.K)，技术成熟，工艺简单，已形成体系，但在外墙表面温度75℃时出现软化，其强度降低，影响其质量安全性。导热系数≤0.035W/(m.K)，脆性大，易粉化，与无机材料构成的复合材料粘结性能差。导热系数0.04W/mK，垂直于表面抗拉强度7.5KPa，与粘结砂浆、抹面砂浆抗伸结强度低。导热系数0.06W/(mK)，用硫酸铝水泥制作耐久性差。导热系数0.06W/(mK)，工艺简单...
