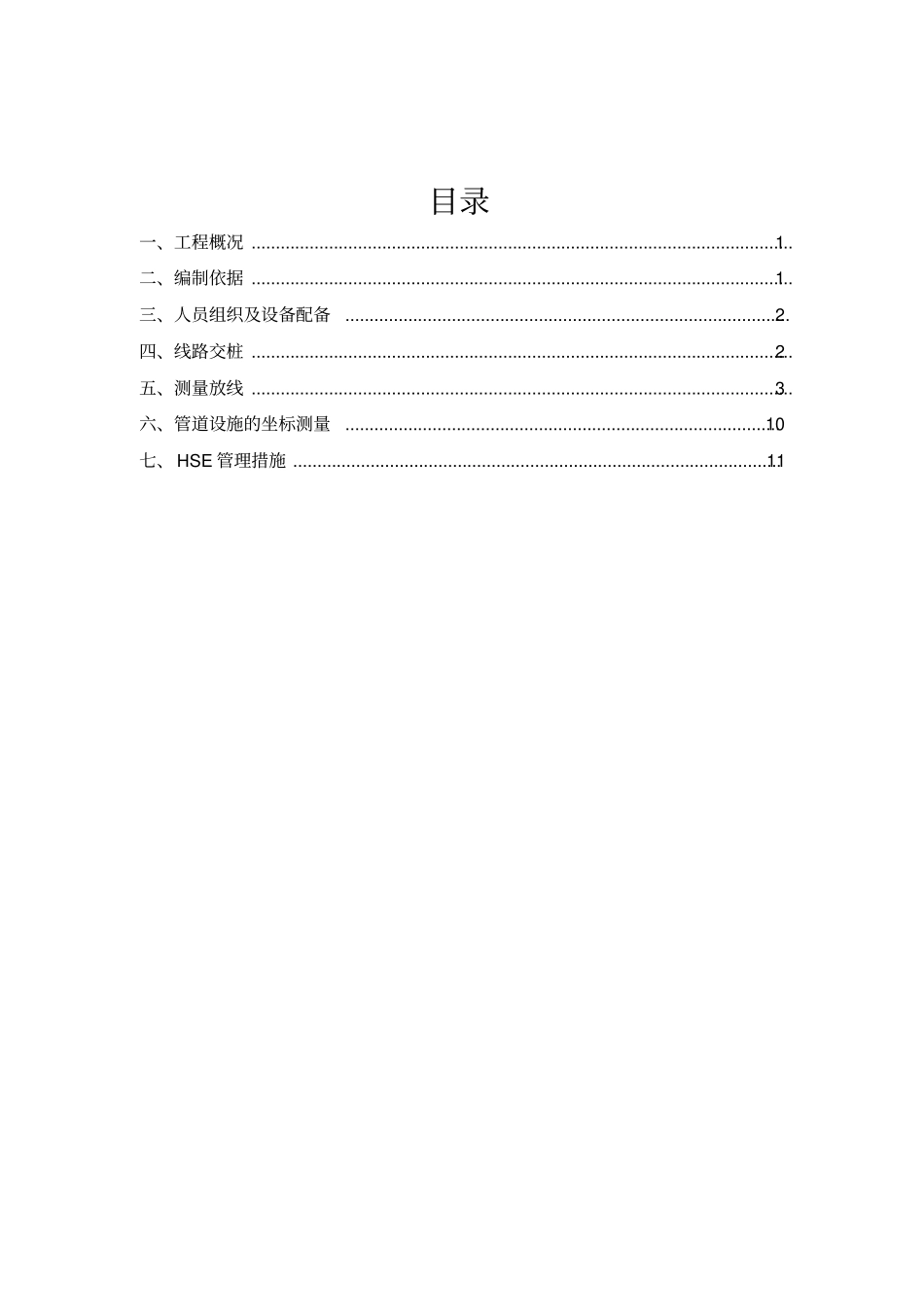

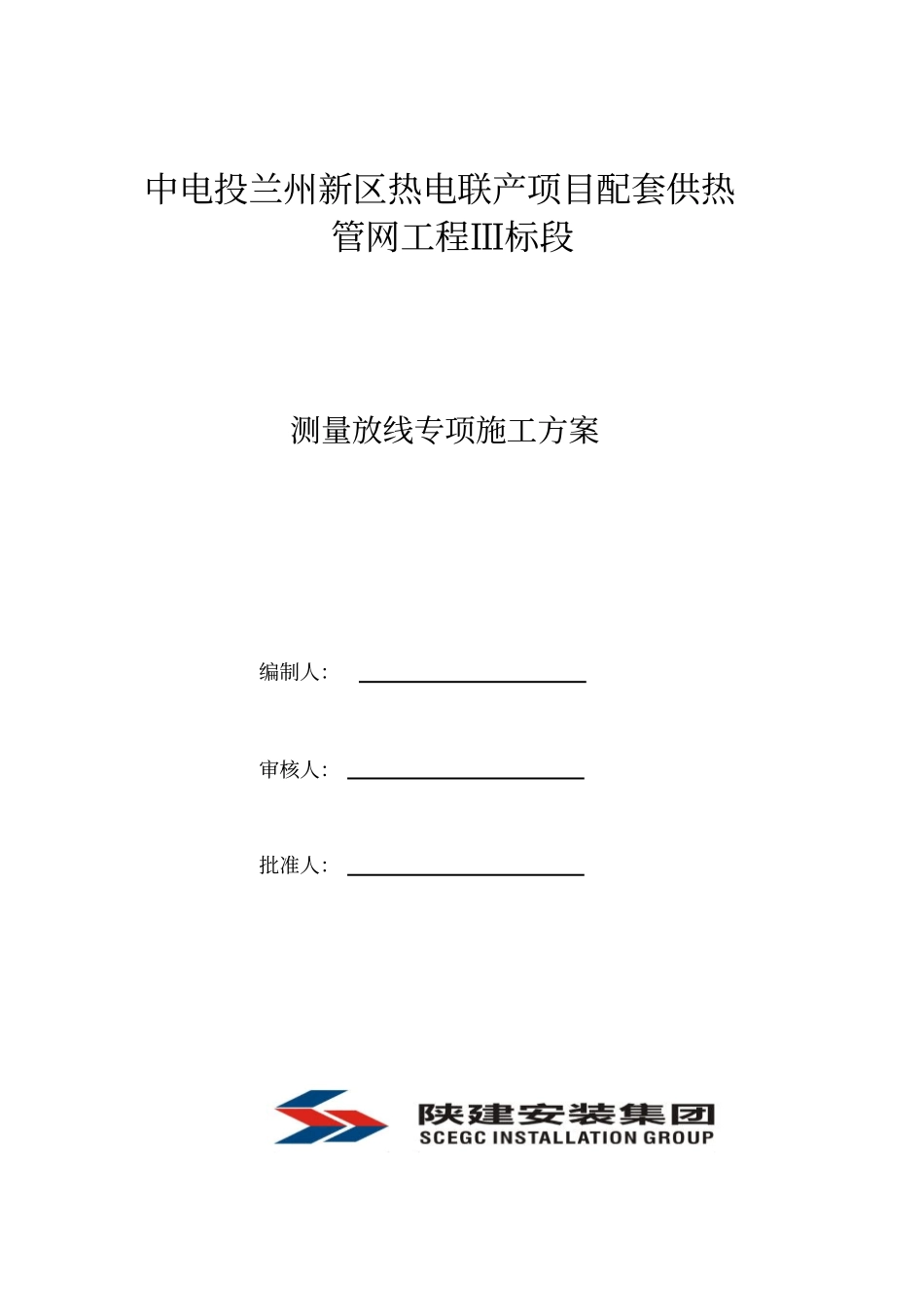

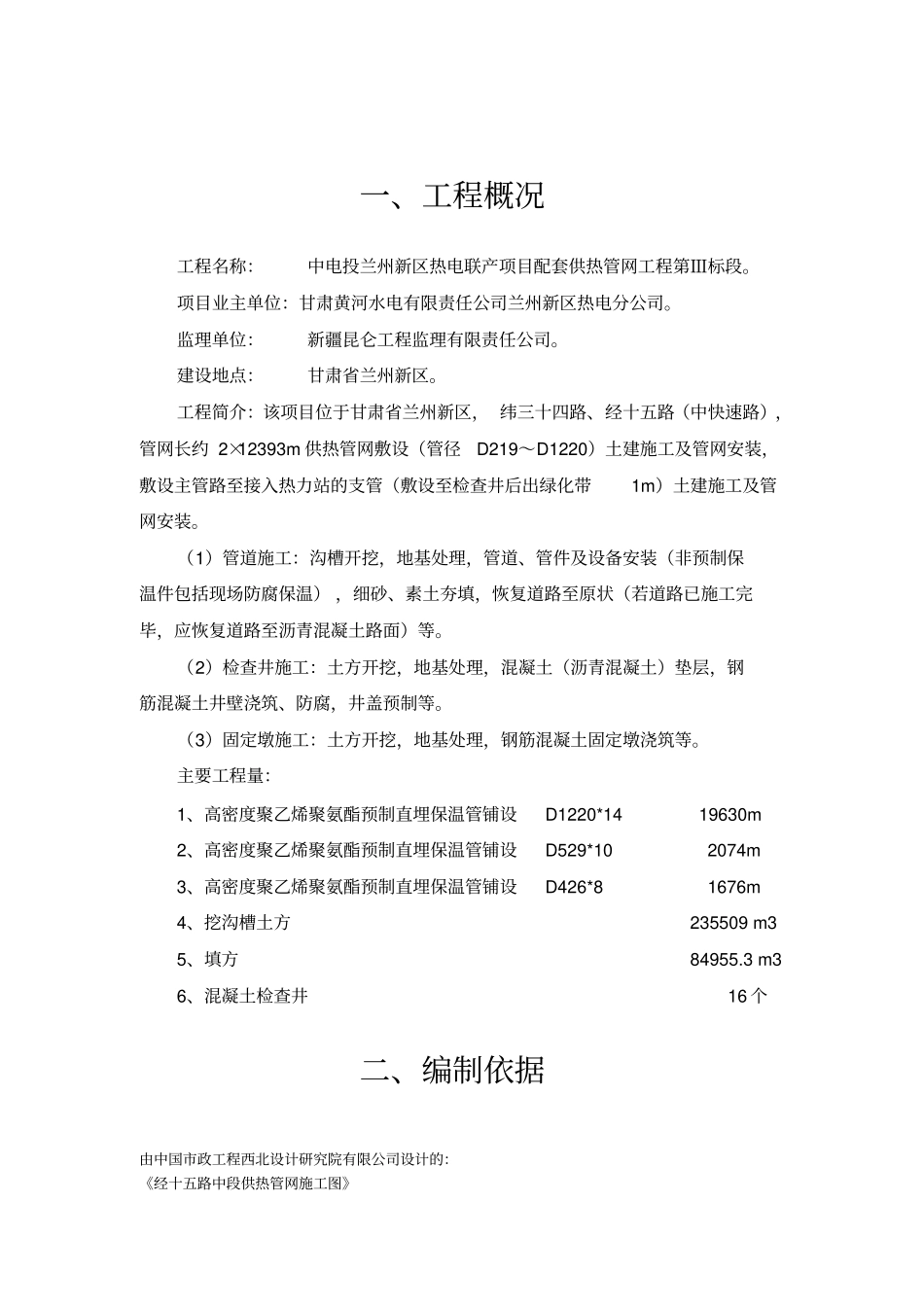

中电投兰州新区热电联产项目配套供热管网工程Ⅲ标段测量放线专项施工方案编制人：审核人：批准人：目录一、工程概况................................................................................................................1二、编制依据................................................................................................................1三、人员组织及设备配备............................................................................................2四、线路交桩................................................................................................................2五、测量放线................................................................................................................3六、管道设施的坐标测量..........................................................................................10七、HSE管理措施.....................................................................................................11一、工程概况工程名称：中电投兰州新区热电联产项目配套供热管网工程第Ⅲ标段。项目业主单位：甘肃黄河水电有限责任公司兰州新区热电分公司。监理单位：新疆昆仑工程监理有限责任公司。建设地点：甘肃省兰州新区。工程简介：该项目位于甘肃省兰州新区，纬三十四路、经十五路（中快速路），管网长约2×12393m供热管网敷设（管径D219～D1220）土建施工及管网安装，敷设主管路至接入热力站的支管（敷设至检查井后出绿化带1m）土建施工及管网安装。（1）管道施工：沟槽开挖，地基处理，管道、管件及设备安装（非预制保温件包括现场防腐保温），细砂、素土夯填，恢复道路至原状（若道路已施工完毕，应恢复道路至沥青混凝土路面）等。（2）检查井施工：土方开挖，地基处理，混凝土（沥青混凝土）垫层，钢筋混凝土井壁浇筑、防腐，井盖预制等。（3）固定墩施工：土方开挖，地基处理，钢筋混凝土固定墩浇筑等。主要工程量：1、高密度聚乙烯聚氨酯预制直埋保温管铺设D1220*1419630m2、高密度聚乙烯聚氨酯预制直埋保温管铺设D529*102074m3、高密度聚乙烯聚氨酯预制直埋保温管铺设D426*81676m4、挖沟槽土方235509m35、填方84955.3m36、混凝土检查井16个二、编制依据由中国市政工程西北设计研究院有限公司设计的：《经十五路中段供热管网施工图》《纬三十四路供热管网施工图》土建工程施工涉及的有效国家管道工程施工质量验收规范和规程:《工程测量规范》（GB50026-93）《管道施工测量手册》三、人员组织及设备配备1、人员组织1名专业测绘工程师，3名持证上岗测量工负责现场测量工作。2、设备配备本工程拟采用配备PTS-210R型全站仪901834，检测轴线和垂直度；用2台水准仪（DS32）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。自进场开始，配合工程进度进行轴线的投测和标高的控制四、线路交桩1)线路交桩由业主或监理组织，设计单位和施工单位共同参加，在现场进行交、接桩工作。2)接桩人员由施工单位项目部技术部门会同施工现场技术人员组成。3)接桩前要组织接桩人员充分熟悉需接桩区段的图纸及相关资料。4)充分准备野外接桩工作所必须的车辆、该段的所有图纸、生活用品，以及现场做标志用的材料（如：木桩、自喷漆等）、所需工具包括手持对讲机、50米钢尺尺、锤子等。5)接桩人员接收设计单位设置的线路控制桩、转角桩和沿线路设立的临时性、永久性的水准点。6)对丢失的控制桩和水准点由设计单位恢复后，予以交接，交桩后发生的丢失，由施工单位在施工前依据接桩原始记录用测量的方法予以恢复。7)接桩人员应做好线路接桩的原始记录，量出桩点与附近明显地物的距离，绘出草图，注明尺寸，做好“点标记”，并用全站仪记录该点点位，达到指导放线和施工的目的。用数码相机将点位及附近的标志物以图片的形式记录下来。桩点较隐蔽的，还应做明显的标记。8)施工人员应对线路的定测资料，线路平面，断面图进行详细审核，并与现场进行一一...
