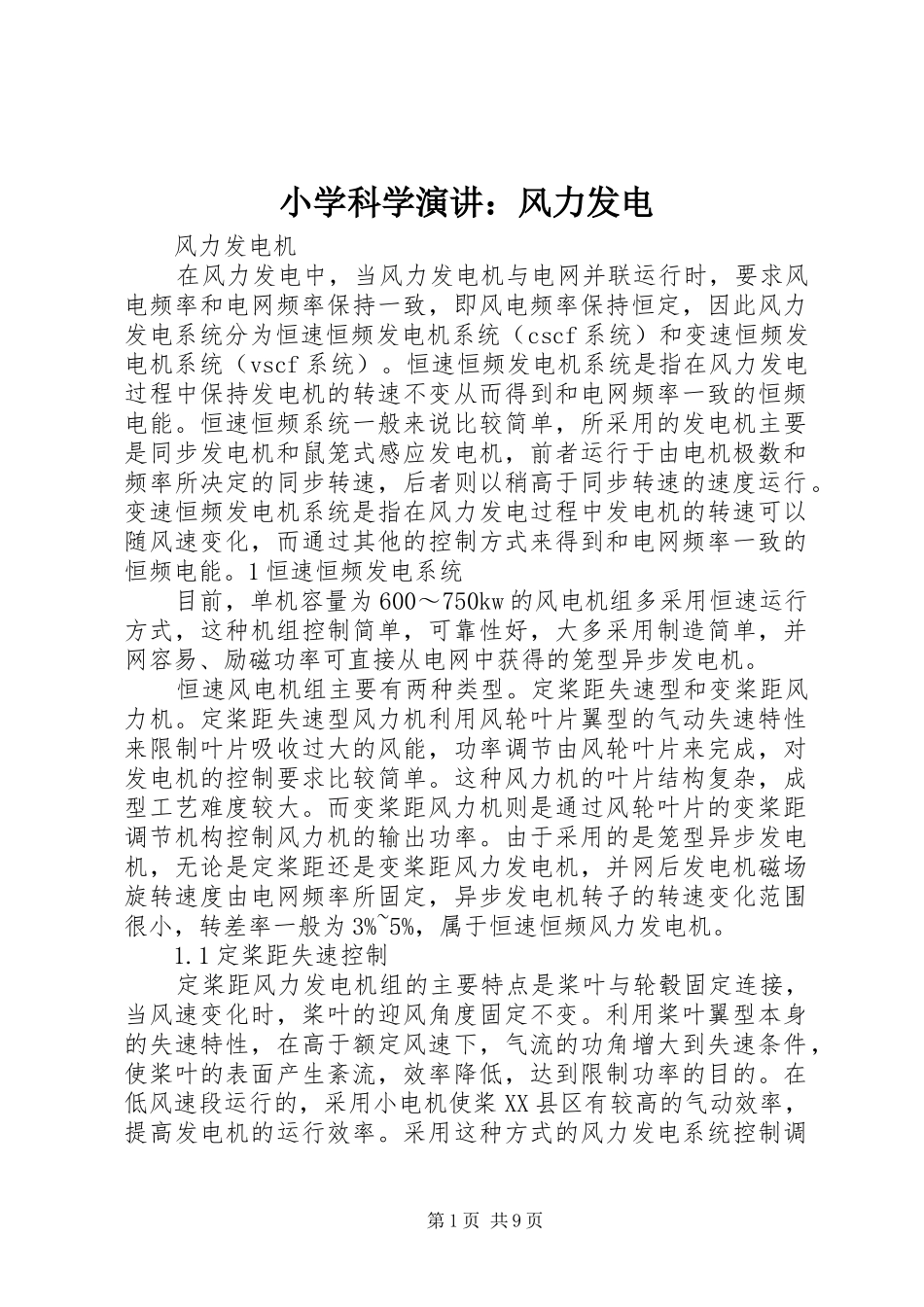

小学科学演讲：风力发电风力发电机在风力发电中，当风力发电机与电网并联运行时，要求风电频率和电网频率保持一致，即风电频率保持恒定，因此风力发电系统分为恒速恒频发电机系统（cscf系统）和变速恒频发电机系统（vscf系统）。恒速恒频发电机系统是指在风力发电过程中保持发电机的转速不变从而得到和电网频率一致的恒频电能。恒速恒频系统一般来说比较简单，所采用的发电机主要是同步发电机和鼠笼式感应发电机，前者运行于由电机极数和频率所决定的同步转速，后者则以稍高于同步转速的速度运行。变速恒频发电机系统是指在风力发电过程中发电机的转速可以随风速变化，而通过其他的控制方式来得到和电网频率一致的恒频电能。1恒速恒频发电系统目前，单机容量为600～750kw的风电机组多采用恒速运行方式，这种机组控制简单，可靠性好，大多采用制造简单，并网容易、励磁功率可直接从电网中获得的笼型异步发电机。恒速风电机组主要有两种类型。定桨距失速型和变桨距风力机。定桨距失速型风力机利用风轮叶片翼型的气动失速特性来限制叶片吸收过大的风能，功率调节由风轮叶片来完成，对发电机的控制要求比较简单。这种风力机的叶片结构复杂，成型工艺难度较大。而变桨距风力机则是通过风轮叶片的变桨距调节机构控制风力机的输出功率。由于采用的是笼型异步发电机，无论是定桨距还是变桨距风力发电机，并网后发电机磁场旋转速度由电网频率所固定，异步发电机转子的转速变化范围很小，转差率一般为3%~5%，属于恒速恒频风力发电机。1.1定桨距失速控制定桨距风力发电机组的主要特点是桨叶与轮毂固定连接，当风速变化时，桨叶的迎风角度固定不变。利用桨叶翼型本身的失速特性，在高于额定风速下，气流的功角增大到失速条件，使桨叶的表面产生紊流，效率降低，达到限制功率的目的。在低风速段运行的，采用小电机使桨XX县区有较高的气动效率，提高发电机的运行效率。采用这种方式的风力发电系统控制调第1页共9页节简单可靠，但为了产生失速效应，导致叶片重，结构复杂，机组的整体效率较低，当风速达到一定值时必须停机。失速调节型的优点是失速调节简单可靠，当风速变化引起的输出功率的变化只通过桨叶的被动失速调节而控制系统不作任何控制，使控制系统大为减化。其缺点是叶片重晏大（与变桨距风机叶片比较），桨叶、轮载、塔架等部件受力较大，机组的整体效率较低。1.2变桨距调节方式在目前应用较多的恒速恒频风力发电系统中，一般情况要维持风力机转速的稳定，这在风速处于正常范围之中时可以通过电气控制而保证，而在风速过大时，输出功率继续增大可能导致电气系统和机械系统不能承受，因此需要限制输出功率并保持输出功率恒定。这时就要通过调节叶片的桨距，改变气流对叶片攻角，从而改变风力发电机组获得的空气动力转矩。由于变桨距调节型风机在低风速时，可使桨叶保持良好的攻角，比失速调节型风机有更好的能量输出，因此比较适合于平均风速较低的地区安装。变桨距调节的另外一个优点是在风速超速时可以逐步调节桨距角，屏蔽部分风能，避免停机，增加风机发电量。对变桨距调节的一个要求是其对阵风的反应灵敏性。其调节方法为：当风电机组达到运行条件时，控制系统命令调节桨距角调到45”，当转速达到一定时，再调节到0“，直到风力机达到额定转速并网发电；在运行过程中，当输出功率小于额定功率时，桨距角保持在0°位置不变，不作任何调节；当发电机输出功率达到额定功率以后，调节系统根据输出功率的变化调整桨距角的大小，使发电机的输出功率保持在额定功率。变桨距调节的优点是桨叶受力较小，桨叶做的较为轻巧。桨距角可以随风速的大小而进行自动调节，因而能够尽可能多的吸收风能转化为电能，同时在高风速段保持功率平稳输出。缺点是结构比较复杂，故障率相对较高。1.3主动失速调节主动失速调节方式是前两种功率调节方式的组合，吸取了被动失速和变桨距调节的优点。系统中桨叶设计采用失速特性，第2页共9页系统调节采用变桨距调节，从而优化了机组功率的输出。系统遭受强风达到额定功率后，桨叶节距主动向失速方向调节，将功率调整在额定值以下，限制机组最大功率输出。随着风速...
