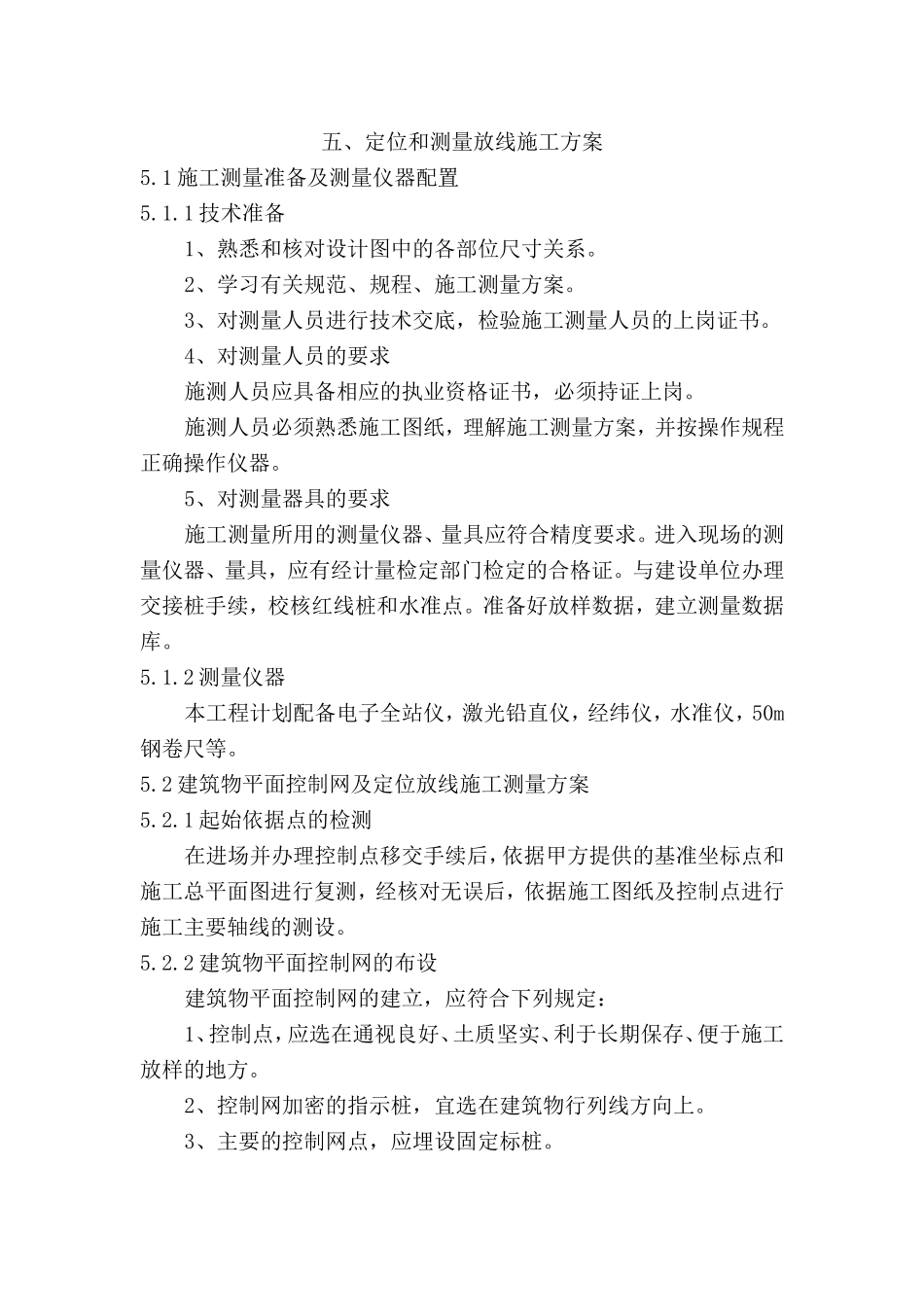

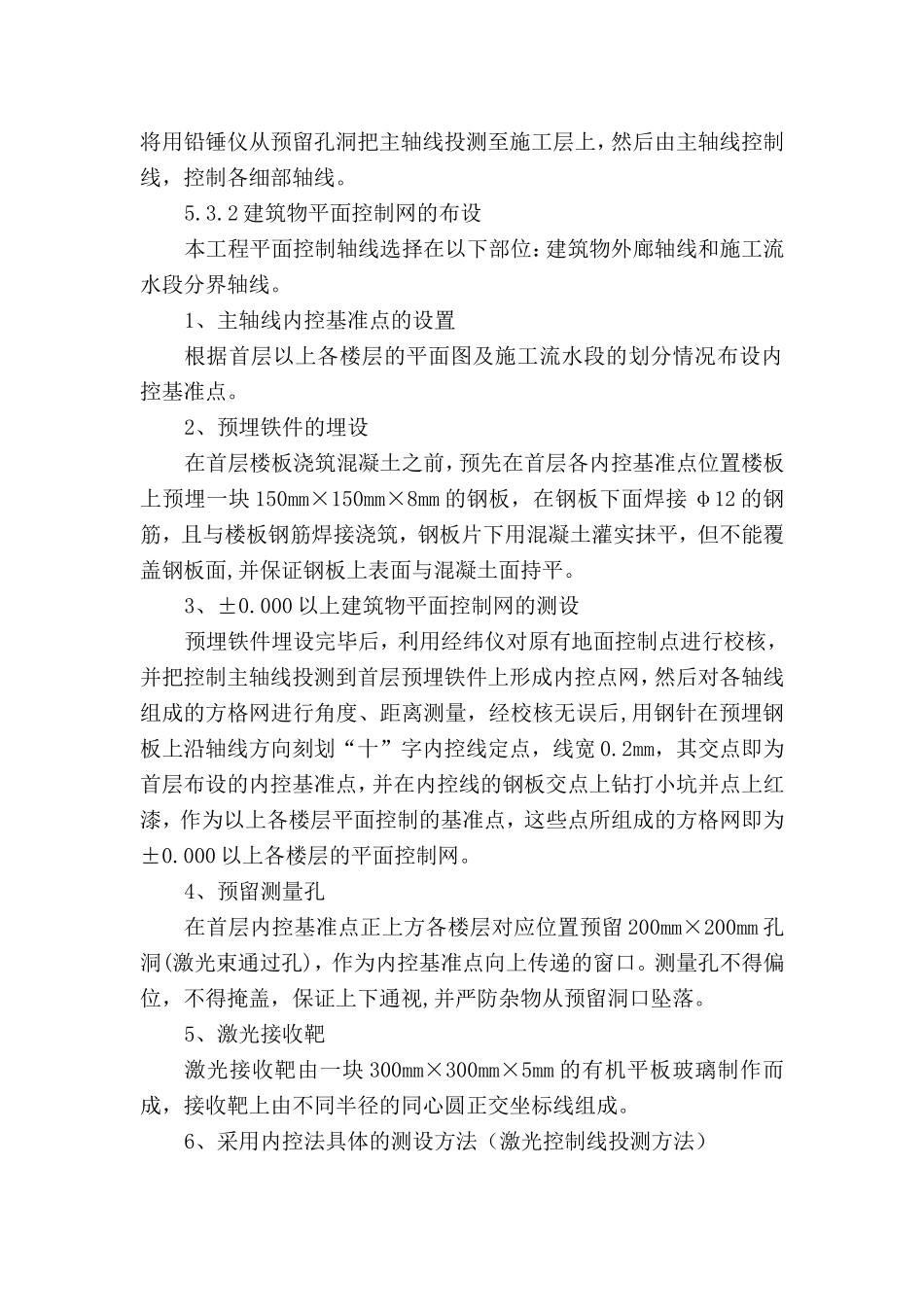

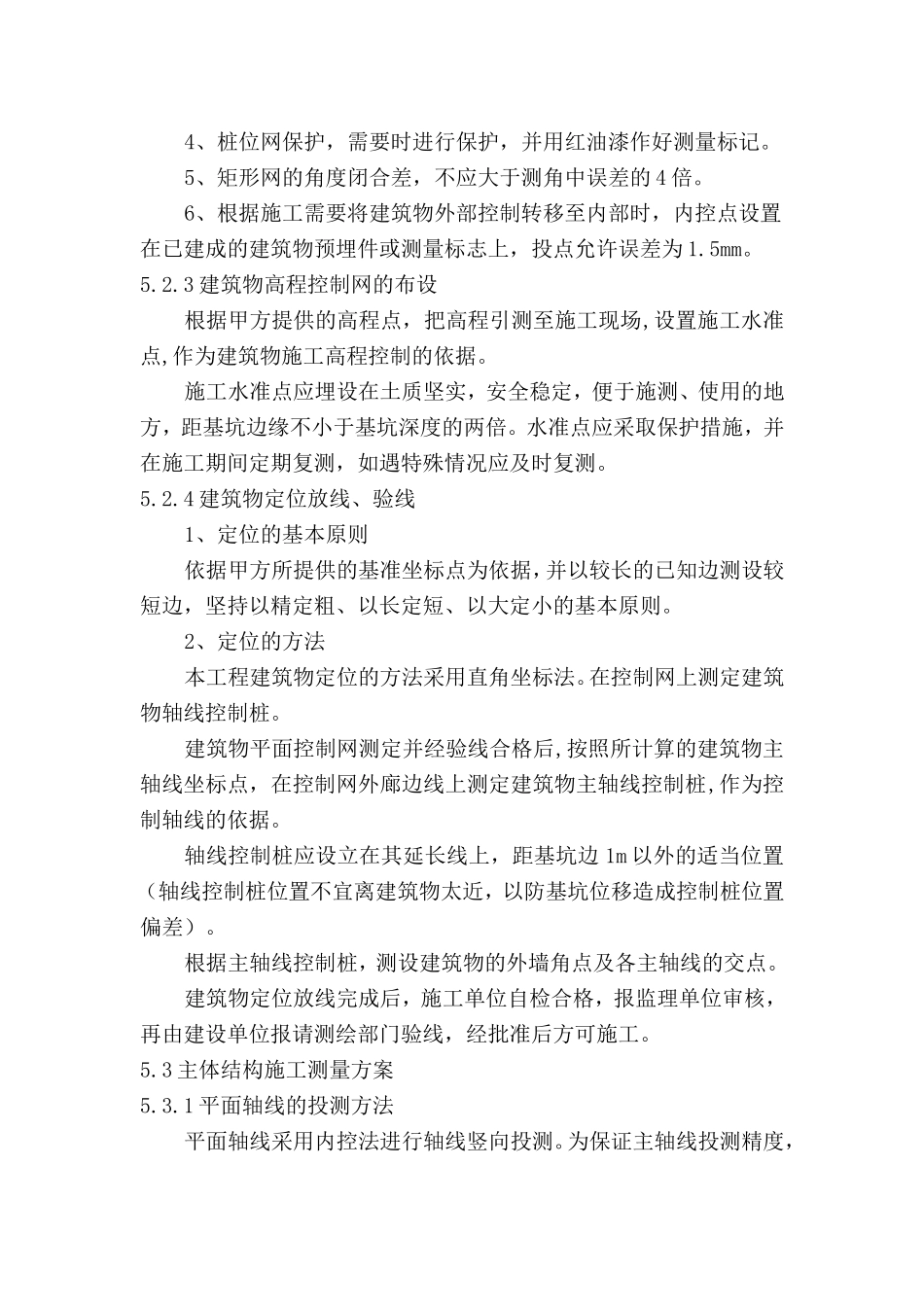

五、定位和测量放线施工方案5.1施工测量准备及测量仪器配置5.1.1技术准备1、熟悉和核对设计图中的各部位尺寸关系。2、学习有关规范、规程、施工测量方案。3、对测量人员进行技术交底，检验施工测量人员的上岗证书。4、对测量人员的要求施测人员应具备相应的执业资格证书，必须持证上岗。施测人员必须熟悉施工图纸，理解施工测量方案，并按操作规程正确操作仪器。5、对测量器具的要求施工测量所用的测量仪器、量具应符合精度要求。进入现场的测量仪器、量具，应有经计量检定部门检定的合格证。与建设单位办理交接桩手续，校核红线桩和水准点。准备好放样数据，建立测量数据库。5.1.2测量仪器本工程计划配备电子全站仪，激光铅直仪，经纬仪，水准仪，50m钢卷尺等。5.2建筑物平面控制网及定位放线施工测量方案5.2.1起始依据点的检测在进场并办理控制点移交手续后，依据甲方提供的基准坐标点和施工总平面图进行复测，经核对无误后，依据施工图纸及控制点进行施工主要轴线的测设。5.2.2建筑物平面控制网的布设建筑物平面控制网的建立，应符合下列规定：1、控制点，应选在通视良好、土质坚实、利于长期保存、便于施工放样的地方。2、控制网加密的指示桩，宜选在建筑物行列线方向上。3、主要的控制网点，应埋设固定标桩。4、桩位网保护，需要时进行保护，并用红油漆作好测量标记。5、矩形网的角度闭合差，不应大于测角中误差的4倍。6、根据施工需要将建筑物外部控制转移至内部时，内控点设置在已建成的建筑物预埋件或测量标志上，投点允许误差为1.5mm。5.2.3建筑物高程控制网的布设根据甲方提供的高程点，把高程引测至施工现场,设置施工水准点,作为建筑物施工高程控制的依据。施工水准点应埋设在土质坚实，安全稳定，便于施测、使用的地方，距基坑边缘不小于基坑深度的两倍。水准点应采取保护措施，并在施工期间定期复测，如遇特殊情况应及时复测。5.2.4建筑物定位放线、验线1、定位的基本原则依据甲方所提供的基准坐标点为依据，并以较长的已知边测设较短边，坚持以精定粗、以长定短、以大定小的基本原则。2、定位的方法本工程建筑物定位的方法采用直角坐标法。在控制网上测定建筑物轴线控制桩。建筑物平面控制网测定并经验线合格后,按照所计算的建筑物主轴线坐标点，在控制网外廊边线上测定建筑物主轴线控制桩,作为控制轴线的依据。轴线控制桩应设立在其延长线上，距基坑边1m以外的适当位置（轴线控制桩位置不宜离建筑物太近，以防基坑位移造成控制桩位置偏差）。根据主轴线控制桩，测设建筑物的外墙角点及各主轴线的交点。建筑物定位放线完成后，施工单位自检合格，报监理单位审核，再由建设单位报请测绘部门验线，经批准后方可施工。5.3主体结构施工测量方案5.3.1平面轴线的投测方法平面轴线采用内控法进行轴线竖向投测。为保证主轴线投测精度，将用铅锤仪从预留孔洞把主轴线投测至施工层上，然后由主轴线控制线，控制各细部轴线。5.3.2建筑物平面控制网的布设本工程平面控制轴线选择在以下部位：建筑物外廊轴线和施工流水段分界轴线。1、主轴线内控基准点的设置根据首层以上各楼层的平面图及施工流水段的划分情况布设内控基准点。2、预埋铁件的埋设在首层楼板浇筑混凝土之前，预先在首层各内控基准点位置楼板上预埋一块150mm×150mm×8mm的钢板，在钢板下面焊接φ12的钢筋，且与楼板钢筋焊接浇筑，钢板片下用混凝土灌实抹平，但不能覆盖钢板面,并保证钢板上表面与混凝土面持平。3、±0.000以上建筑物平面控制网的测设预埋铁件埋设完毕后，利用经纬仪对原有地面控制点进行校核，并把控制主轴线投测到首层预埋铁件上形成内控点网，然后对各轴线组成的方格网进行角度、距离测量，经校核无误后,用钢针在预埋钢板上沿轴线方向刻划“十”字内控线定点，线宽0.2mm，其交点即为首层布设的内控基准点，并在内控线的钢板交点上钻打小坑并点上红漆，作为以上各楼层平面控制的基准点，这些点所组成的方格网即为±0.000以上各楼层的平面控制网。4、预留测量孔在首层内控基准点正上方各楼层对应位置预留200mm×200mm孔洞(激光束通过孔)，作为内控基准点向上传递的窗口。测量孔不得偏位，不得掩盖，...
