第5章 51系列单片机汇编语言程序设计及仿真调试VIP免费

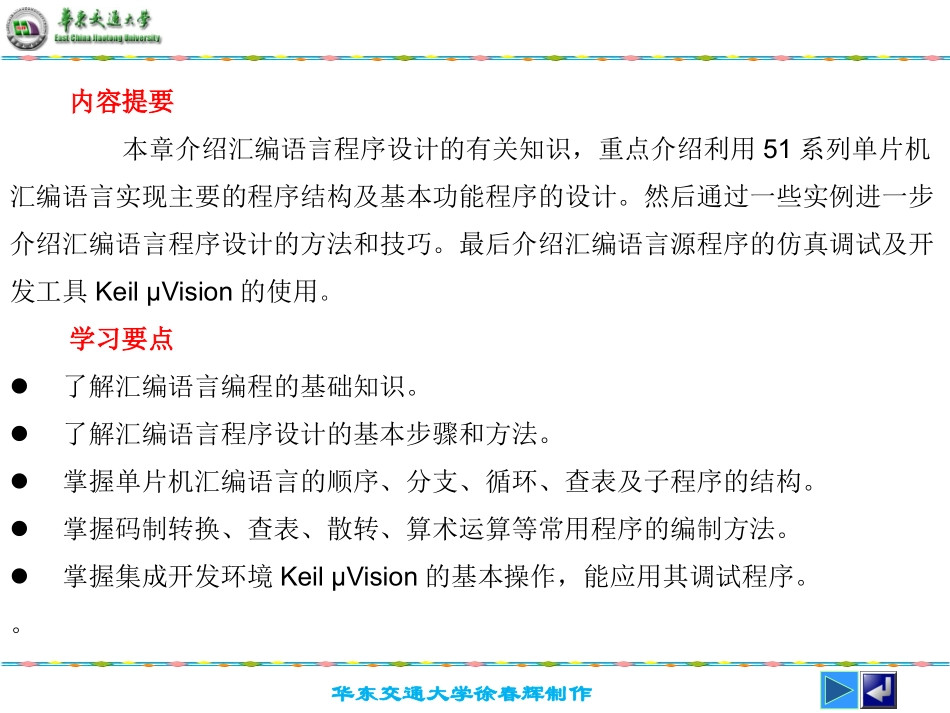

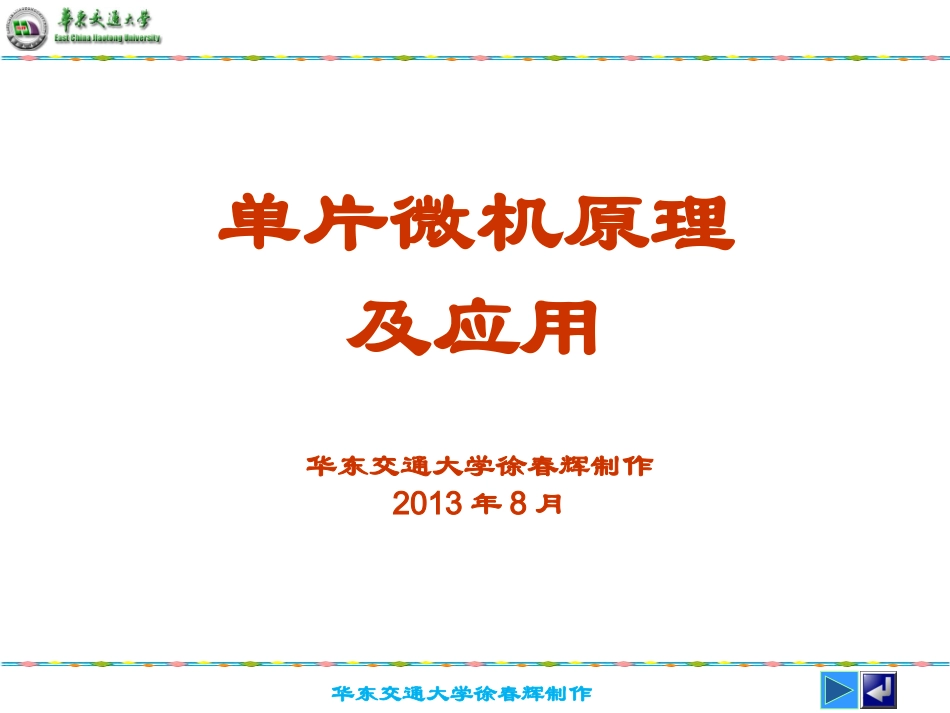

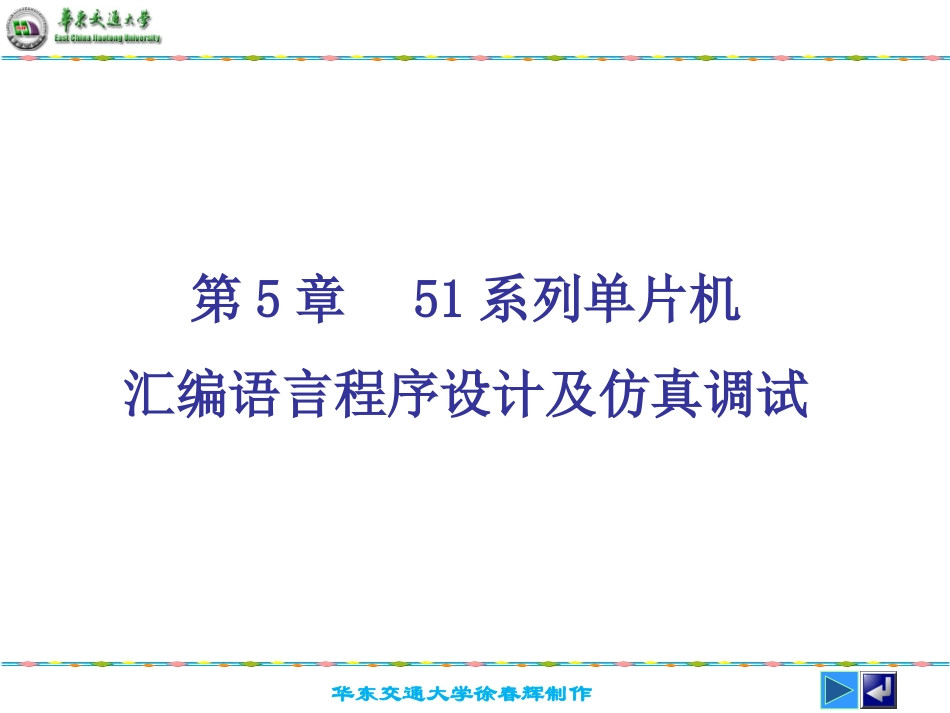

华东交通大学徐春辉制作单片微机原理及应用华东交通大学徐春辉制作2013年8月华东交通大学徐春辉制作第5章51系列单片机汇编语言程序设计及仿真调试华东交通大学徐春辉制作内容提要本章介绍汇编语言程序设计的有关知识，重点介绍利用51系列单片机汇编语言实现主要的程序结构及基本功能程序的设计。然后通过一些实例进一步介绍汇编语言程序设计的方法和技巧。最后介绍汇编语言源程序的仿真调试及开发工具KeilµVision的使用。学习要点了解汇编语言编程的基础知识。了解汇编语言程序设计的基本步骤和方法。掌握单片机汇编语言的顺序、分支、循环、查表及子程序的结构。掌握码制转换、查表、散转、算术运算等常用程序的编制方法。掌握集成开发环境KeilµVision的基本操作，能应用其调试程序。。华东交通大学徐春辉制作5.1汇编语言程序设计基础5.2汇编语言源程序的基本结构5.351系列单片机汇编语言实用程序设计举例5.4程序调试与集成开发环境软件KeilµVision第5章目录华东交通大学徐春辉制作55.1汇编语言程序设计基础5.1.1机器语言、汇编语言与高级语言1．机器语言计算机能直接识别和执行的是二进制代码形式的机器指令，而这类指令的集合就是计算机的机器语言，或称指令系统。机器语言是面向计算机系统的。机器语言是最底层的程序设计语言，其他语言编写的程序最终都要转换为机器语言的形式。用机器语言编写的程序称为目标程序或机器语言程序。由于机器语言可以被计算机直接识别和执行，因而其执行速度最快。华东交通大学徐春辉制作62．汇编语言汇编语言是用助记符（英文字母缩写）来表示的面向机器的程序设计语言，每条助记符指令都有相对应的机器码，即汇编语言是机器语言的符号表示。图5-1源程序与目标程序的关系华东交通大学徐春辉制作73．高级语言高级语言（如C++等）克服了汇编语言的缺点，是一种面向问题或过程的语言。它是一种接近于自然语言和数学算法的语言，与机器的硬件无关，用户编程时不必仔细了解所用计算机的具体性能和指令系统。高级语言不但直观、易学、易懂，而且通用性强，可以在不同的计算机上运行，因此可移植性好。但是用高级语言编写的程序是不能直接执行的，需要由编译程序或解释程序将它们翻译成对应的目标程序，机器才能接受和执行。华东交通大学徐春辉制作85.1.2汇编语言的语句和格式1．汇编语言的语句汇编语言的语句有两种基本类型：指令语句和指示性语句。（1）指令语句指令语句由指令系统中的指令构成。每一指令语句在汇编时都产生一个相应的指令代码（机器码），执行该指令代码对应着机器的一种操作。（2）指示性语句指示性语句由伪指令构成，是控制汇编（翻译）过程的一些控制命令。在汇编时没有机器代码与之对应。华东交通大学徐春辉制作92．汇编语言语句的格式汇编语言语句一般由4个字段组成，即标号、操作码、操作数和注释，它们之间应用分隔符隔开，常用的分隔符有空格“”、冒号“：”和分号“；”，而且空格的数目可以不止一个。汇编语言语句的格式如下：[标号：]操作码[操作数][；注释]上述格式中，[]中的项为任选项，其中标号与操作码之间用“：”分隔，操作码与操作数之间用空格分隔，操作数与注释之间用“；”分隔，有多个操作数时，操作数和操作数之间用“，”分隔。华东交通大学徐春辉制作10例如，标号：操作码操作数；注释LOOP：MOVA，30H；(30H)→A华东交通大学徐春辉制作11上述4个字段应该遵守的基本语法规则如下。（1）标号字段标号是语句所在地址的标志符号，有了标号，该语句才能被程序中的其他语句所访问。有关标号规定如下：①标号由1～8个ASCII码字符组成，第一个字符必须是字母。②同一标号在一个程序中只能定义一次，不能重复定义。③不能使用汇编语言已经定义的符号作为标号，如指令助记符、伪指令及寄存器的符号名称等。④标号的有无，取决于本程序中的其他语句是否访问该条语句。如无其他语句访问，则该语句前不需要标号。华东交通大学徐春辉制作12（2）操作码字段操作码是指令的助记符，表示指令的性质，用于指示CPU执行何种操作。操作码是汇编语言指令中唯一不能空缺的部分。华东交通大学徐春辉制作13（3）操作...
