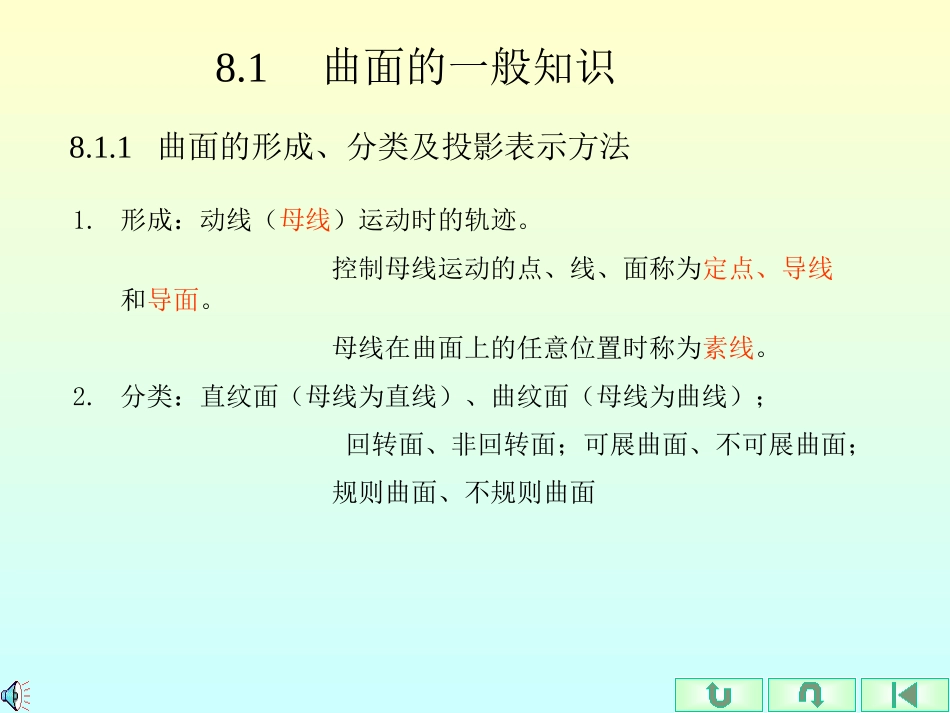

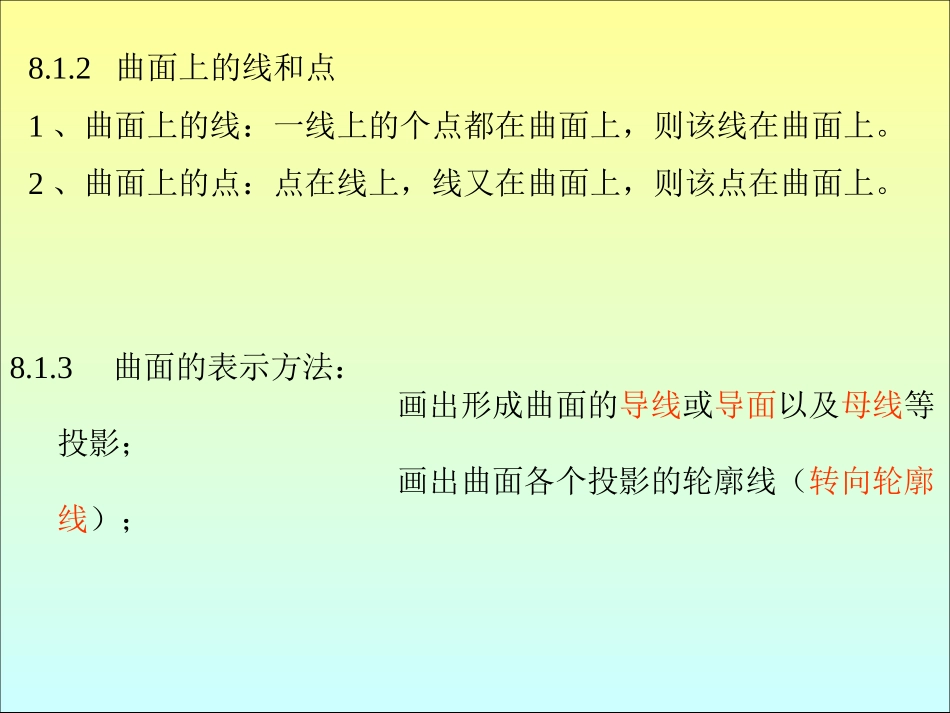

第8章曲面与曲面立体8.1.1曲面的形成、分类及投影表示方法1.形成：动线（母线）运动时的轨迹。控制母线运动的点、线、面称为定点、导线和导面。母线在曲面上的任意位置时称为素线。2.分类：直纹面（母线为直线）、曲纹面（母线为曲线）；回转面、非回转面；可展曲面、不可展曲面；规则曲面、不规则曲面8.1曲面的一般知识8.1.2曲面上的线和点1、曲面上的线：一线上的个点都在曲面上，则该线在曲面上。2、曲面上的点：点在线上，线又在曲面上，则该点在曲面上。8.1.3曲面的表示方法：画出形成曲面的导线或导面以及母线等投影；画出曲面各个投影的轮廓线（转向轮廓线）；8.2旋转面和旋转体1、旋转面的形成以一平面曲线或直线为母线，绕同一平面内一条定直线旋转而形成的曲面。1、旋转面的形成以一平面曲线或直线为母线，绕同一平面内一条定直线旋转而形成的曲面。8.2.1旋转面的形成和基本性质8.2.1旋转面的形成和基本性质8.2.2圆柱面—直纹面一、圆柱面的形成二、圆柱面的投影三、圆柱的截交线四、圆柱体相贯1、圆柱面的形成2、正圆柱面的投影[例题]分析圆柱轮廓素线的投影例题圆柱面上取点()()A(D)CB三、平面与圆柱相交三、平面与圆柱相交平面与圆柱面的交线有三种情况：立体图投影图交线情况截平面平行于轴线，交线为平行于轴线的两条直线。截平面垂直于轴线，交线为圆。截平面倾斜于轴线，交线为椭圆。四、两曲面体相贯：利用积聚性作图四、两曲面体相贯：利用积聚性作图两轴线垂直相交的圆柱，其相贯线一般有三种情况：注意：以上三种情况中，由于两相交立体的形状、大小和相对位置均相同，因而相贯线的形状也是相同的。两实心圆柱相交圆柱孔与实心圆柱相交两圆柱孔相交相贯线是上下对称的两条闭合的空间曲线（可见）。相贯线是上下对称的两条闭合的空间曲线（可见），即圆柱孔壁的上下孔口曲线。相贯线是上下对称的两条闭合的空间曲线（不可见），即圆柱孔的孔壁交线。二、利用辅助平面法作图二、利用辅助平面法作图8.2.3、圆锥面的投影—直纹面一、圆锥的形成二、正圆锥的投影三、平面与圆锥相交四、与圆锥相贯2、正圆锥的投影33、平面与圆锥相交、平面与圆锥相交平面与回转体表面相交平面与圆锥面的交线有五种情况：立体图投影图交线情况截平面垂直于轴线(θ=90°)，交线为圆。截平面倾斜于轴线，且θ＞90°,交线为椭圆。截平面倾斜于轴线，且θ=φ，交线为抛物线。截平面倾斜于轴线,且θ＜φ，或平行于轴线(θ=0°),交线为双曲线。截平面通过锥顶，交线为通过锥顶的两条相交直线。ψθψψθψθθ4、相贯8.2.4、单叶双曲回转面1．单叶双曲回转面的形成单叶双曲回转面是由直母线绕与它交叉的轴线旋转而形成。2．单叶双曲回转面的画法（1）画出回转轴及直导线的两面投影；（2）作出轮廓线顶圆和底圆的两面投影：（3）作出若干素线的投影及素线的包络线。单叶双曲回转面的画法135357997111111'7'9'11'3'5'5'11'9'7'1'3'8.2.5、圆球的投影—曲纹面一、圆球的形成二、圆球的画法一、圆球的形成二、圆球的画法圆球的投影特点圆球表面上取点三、平面与球相交三、平面与球相交§2-3平面与回转体表面相交平面与球的截交线是圆。三、平面与球相交三、平面与球相交§2-3平面与回转体表面相交三、平面与球相交三、平面与球相交§2-3平面与回转体表面相交五、圆环的投影一、圆环的形成二、圆环的画法三、圆环的投影特点四、圆环投影可见性的判别五、圆环表面上取点1、圆环的形成圆环可以看成是以圆为母线，绕与圆在同一平面内，但不通过圆心的轴线旋转而成。2、圆环的画法3、圆环的投影特点4、圆环投影可见性的判别由前向后看，此部分可见由上向下看，此部分可见相贯线的特殊情况相贯线的特殊情况在一般情况下，两回转体的相贯线是空间曲线，但是在某些特殊情况下，也可能是平面曲线或直线。特殊情况一：轴线相交，且平行于同一投影面的两圆柱、圆柱与圆锥、两圆锥相交，若它们能公切一个球，则它们的相贯线是垂直于这个投影面的椭圆。相贯线的特殊情况相贯线的特殊情况在一般情况下，两回转体的相贯线是空间曲线，但是在某些特殊情况下，也可能是平面曲线或直线。特殊情况二：两个同轴回...
