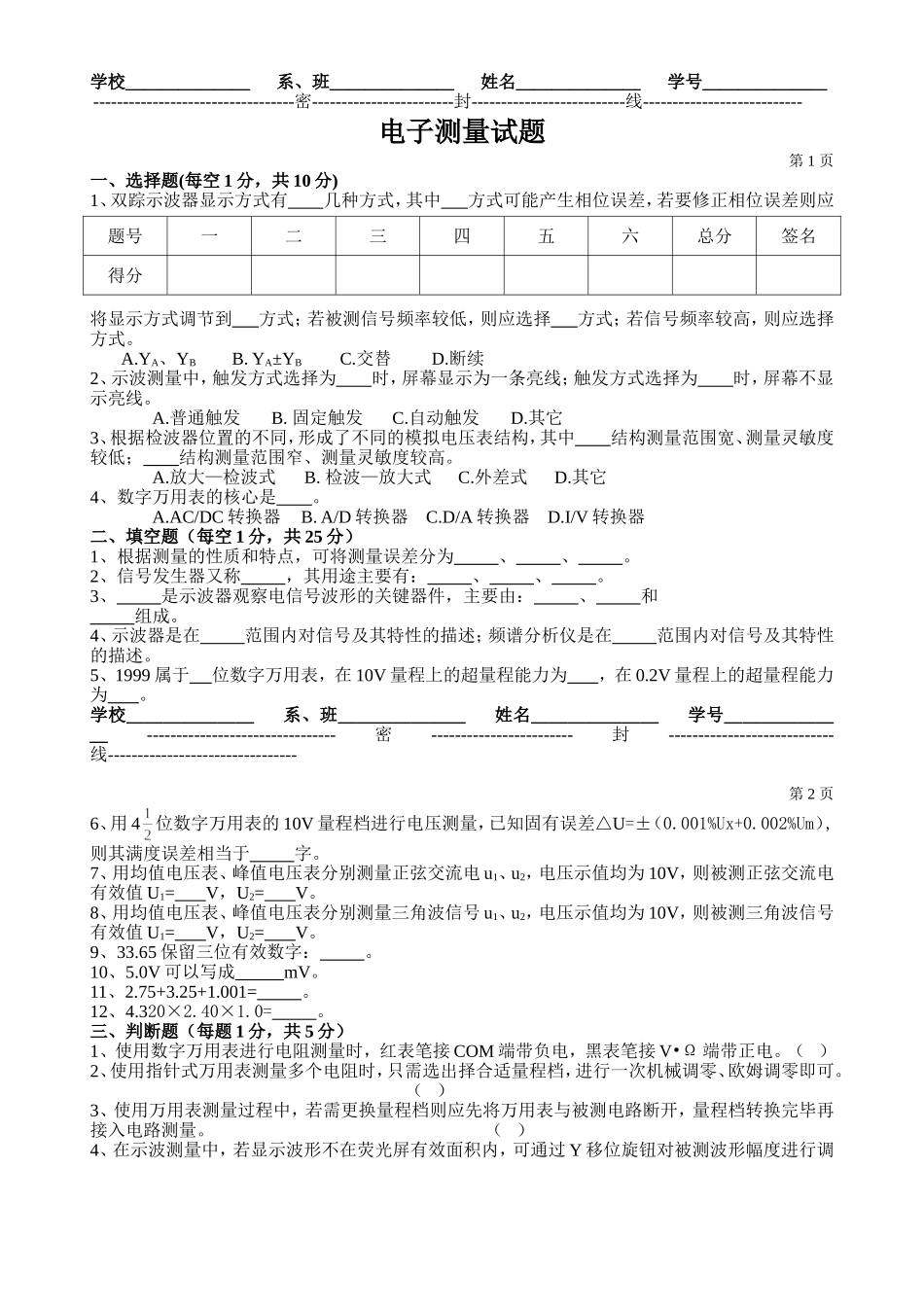

学校＿＿＿＿＿＿＿系、班＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿学号＿＿＿＿＿＿＿----------------------------------密------------------------封--------------------------线---------------------------电子测量试题第1页一、选择题(每空1分，共10分)1、双踪示波器显示方式有几种方式，其中方式可能产生相位误差，若要修正相位误差则应将显示方式调节到方式；若被测信号频率较低，则应选择方式；若信号频率较高，则应选择方式。A.YA、YBB.YA±YBC.交替D.断续2、示波测量中，触发方式选择为时，屏幕显示为一条亮线；触发方式选择为时，屏幕不显示亮线。A.普通触发B.固定触发C.自动触发D.其它3、根据检波器位置的不同，形成了不同的模拟电压表结构，其中结构测量范围宽、测量灵敏度较低；结构测量范围窄、测量灵敏度较高。A.放大—检波式B.检波—放大式C.外差式D.其它4、数字万用表的核心是。A.AC/DC转换器B.A/D转换器C.D/A转换器D.I/V转换器二、填空题（每空1分，共25分）1、根据测量的性质和特点，可将测量误差分为、、。2、信号发生器又称，其用途主要有：、、。3、是示波器观察电信号波形的关键器件，主要由：、和组成。4、示波器是在范围内对信号及其特性的描述；频谱分析仪是在范围内对信号及其特性的描述。5、1999属于位数字万用表，在10V量程上的超量程能力为，在0.2V量程上的超量程能力为。学校＿＿＿＿＿＿＿系、班＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿学号＿＿＿＿＿＿＿--------------------------------密------------------------封----------------------------线--------------------------------第2页6、用4位数字万用表的10V量程档进行电压测量，已知固有误差△U=±（0.001%Ux+0.002%Um）,则其满度误差相当于字。7、用均值电压表、峰值电压表分别测量正弦交流电u1、u2，电压示值均为10V，则被测正弦交流电有效值U1=V，U2=V。8、用均值电压表、峰值电压表分别测量三角波信号u1、u2，电压示值均为10V，则被测三角波信号有效值U1=V，U2=V。9、33.65保留三位有效数字：。10、5.0V可以写成mV。11、2.75+3.25+1.001=。12、4.320×2.40×1.0=。三、判断题（每题1分，共5分）1、使用数字万用表进行电阻测量时，红表笔接COM端带负电，黑表笔接V•Ω端带正电。（）2、使用指针式万用表测量多个电阻时，只需选出择合适量程档，进行一次机械调零、欧姆调零即可。（）3、使用万用表测量过程中，若需更换量程档则应先将万用表与被测电路断开，量程档转换完毕再接入电路测量。（）4、在示波测量中，若显示波形不在荧光屏有效面积内，可通过Y移位旋钮对被测波形幅度进行调题号一二三四五六总分签名得分节。（）5、若要使示波器显示波形明亮清晰，可通过辉度、聚焦旋钮的调节达到要求。（）四、简答题（每题5分，共10分）1、用指针式万用表检测电容器，若电容器正常，万用表指针如何变化？若出现异常显示又分别代表什么？学校＿＿＿＿＿＿＿系、班＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿学号＿＿＿＿＿＿＿--------------------------------密------------------------封----------------------------线--------------------------------第3页2、分步说明利用数字万用表测试区别三极管引脚的方法。（注意说明量程档的选择）五、计算题（每题10分，共20分）1、分别用A、B、C三只电压表测量实际值为200V电压时，A表指示值为202V，B表指示值为199V。（1）分别求出A、B两表测量的绝对误差、相对误差？（2）已知C表在220V上的修正值为±0.5V，则C表指示值应为多少？2、已知示波管的偏转因数为0.5V/div，荧光屏有效宽度为8div，扫描时间因数为0.2ms/div，探头选择×10衰减，被测信号为正弦波，荧光屏上显示波形高度为6div，两个被测信号波形在X方向上占10div。（1）求被测信号周期T，频率f？（2）求被测信号振幅Um，有效值U？电子测量试题答案一、选择题1、ABCD；C；D；D；C；2、C；A；3、A；B；4、B；二、填空题1、系统误差、随机误差、粗大误差（疏失误差）2、信号源；激励源、信号彷真、标准信号源；3、示波管；电子枪、偏转系统、荧光屏；4、时域；频域5、；100%；06、0.27、10；108、（10....
