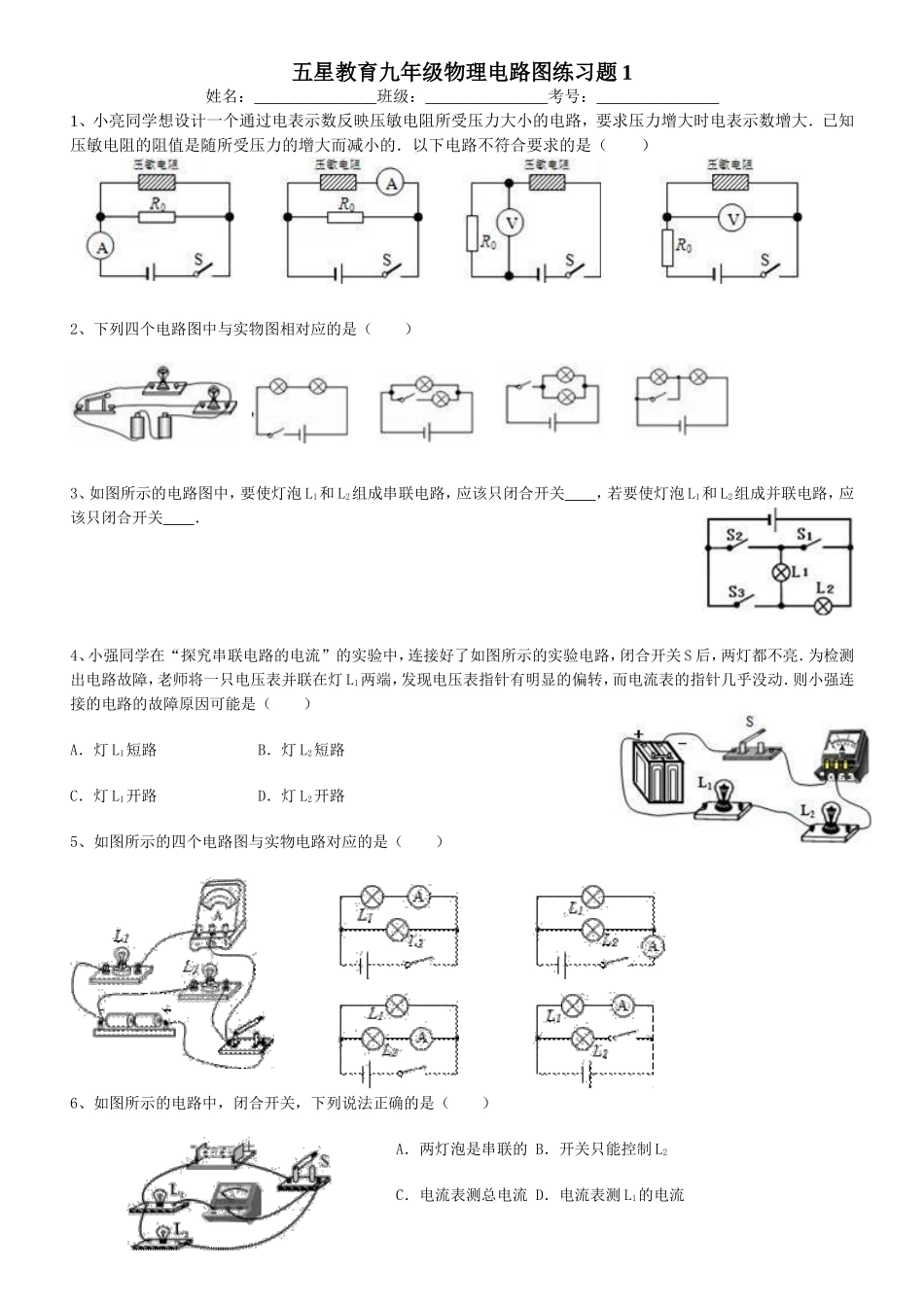

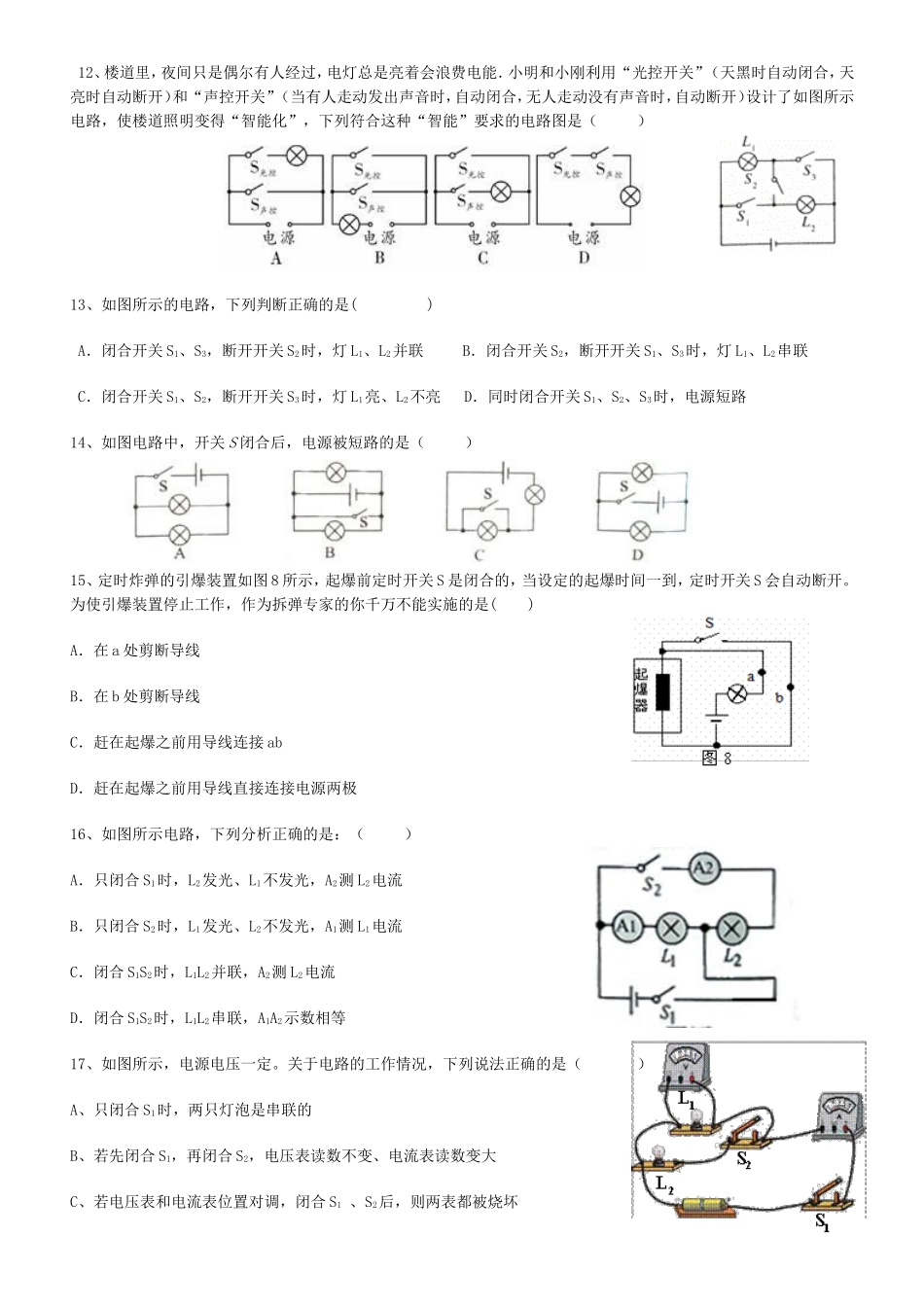

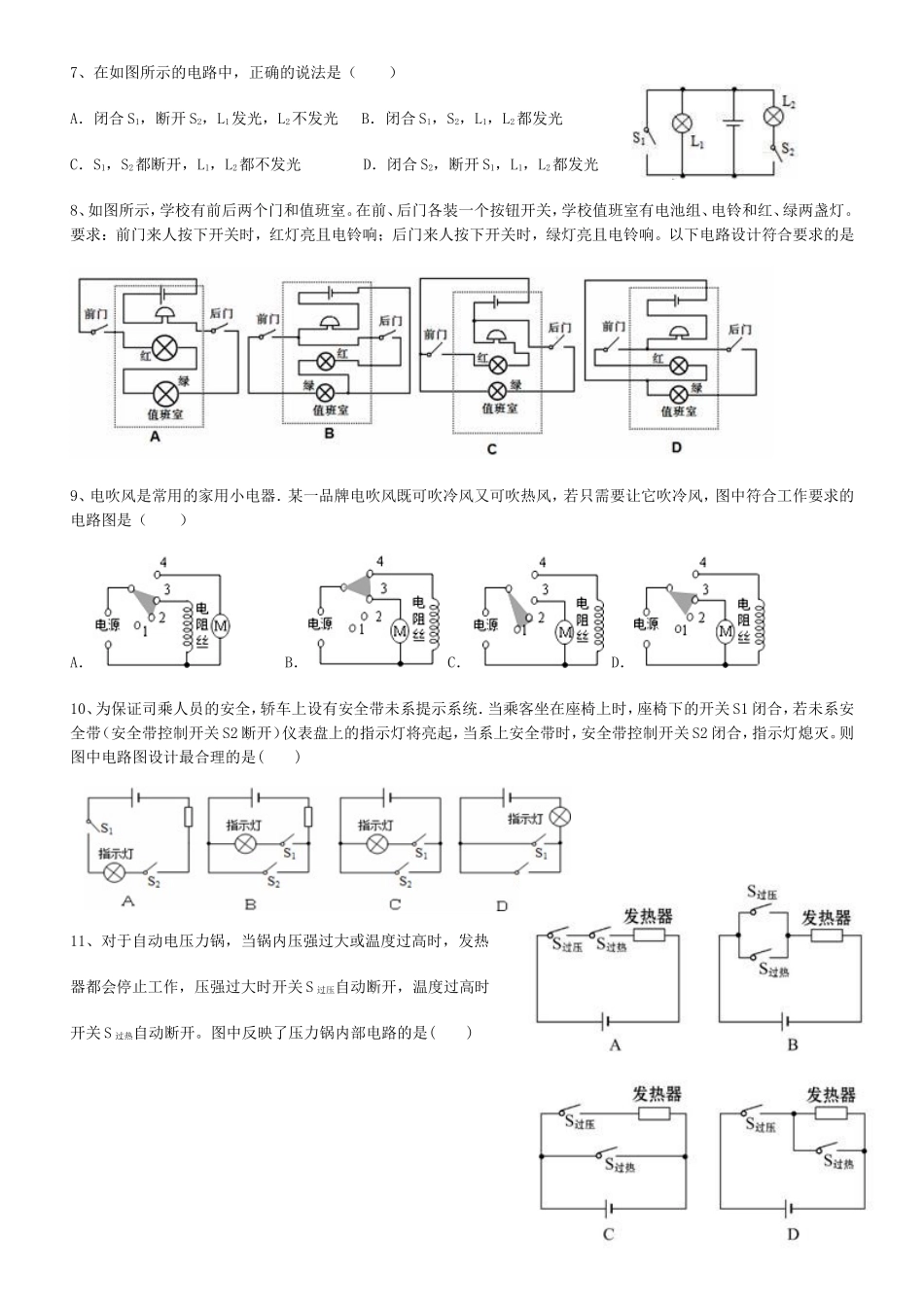

五星教育九年级物理电路图练习题1姓名：_______________班级：_______________考号：_______________1、小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．已知压敏电阻的阻值是随所受压力的增大而减小的．以下电路不符合要求的是（）2、下列四个电路图中与实物图相对应的是（）3、如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该只闭合开关，若要使灯泡L1和L2组成并联电路，应该只闭合开关．4、小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮．为检测出电路故障，老师将一只电压表并联在灯L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动．则小强连接的电路的故障原因可能是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路5、如图所示的四个电路图与实物电路对应的是（）6、如图所示的电路中，闭合开关，下列说法正确的是（）A．两灯泡是串联的B．开关只能控制L2C．电流表测总电流D．电流表测L1的电流7、在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光8、如图所示，学校有前后两个门和值班室。在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。以下电路设计符合要求的是9、电吹风是常用的家用小电器．某一品牌电吹风既可吹冷风又可吹热风，若只需要让它吹冷风，图中符合工作要求的电路图是（）A．B．C．D．10、为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。则图中电路图设计最合理的是()11、对于自动电压力锅，当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时开关S过压自动断开，温度过高时开关S过热自动断开。图中反映了压力锅内部电路的是()12、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）13、如图所示的电路，下列判断正确的是()A．闭合开关S1、S3，断开开关S2时，灯L1、L2并联B．闭合开关S2，断开开关S1、S3时，灯L1、L2串联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路14、如图电路中，开关S闭合后，电源被短路的是（）15、定时炸弹的引爆装置如图8所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，作为拆弹专家的你千万不能实施的是()A．在a处剪断导线B．在b处剪断导线C．赶在起爆之前用导线连接abD．赶在起爆之前用导线直接连接电源两极16、如图所示电路，下列分析正确的是：（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1S2时，L1L2并联，A2测L2电流D．闭合S1S2时，L1L2串联，A1A2示数相等17、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏18、如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流19、请根据实物图，在下面的方框内画出电路图．20、如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来．21、如图的电路，缺少一根线，请用笔画线补上，...
