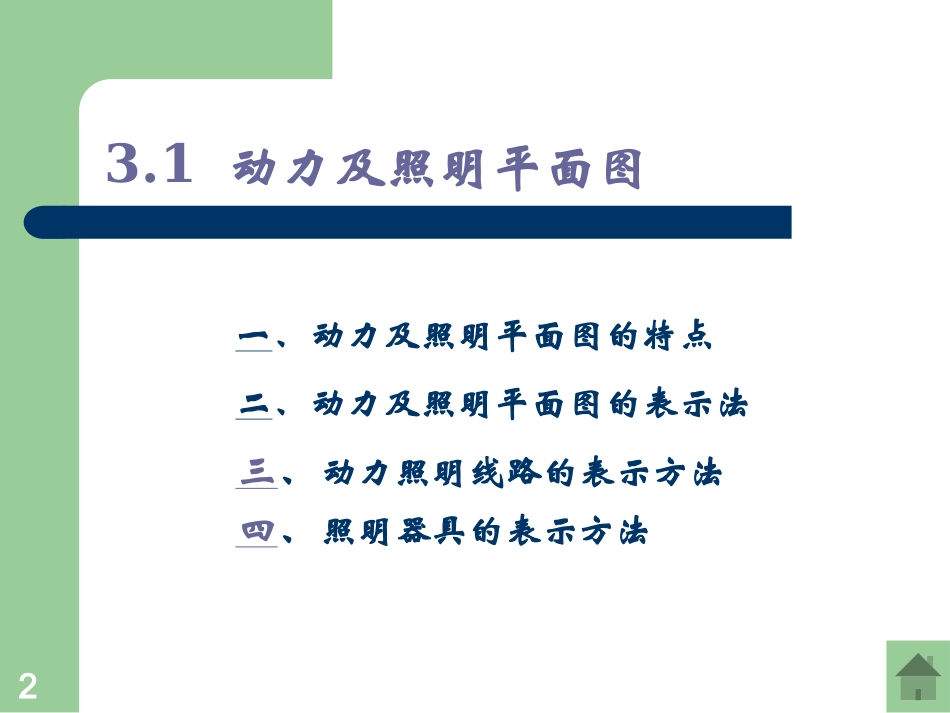

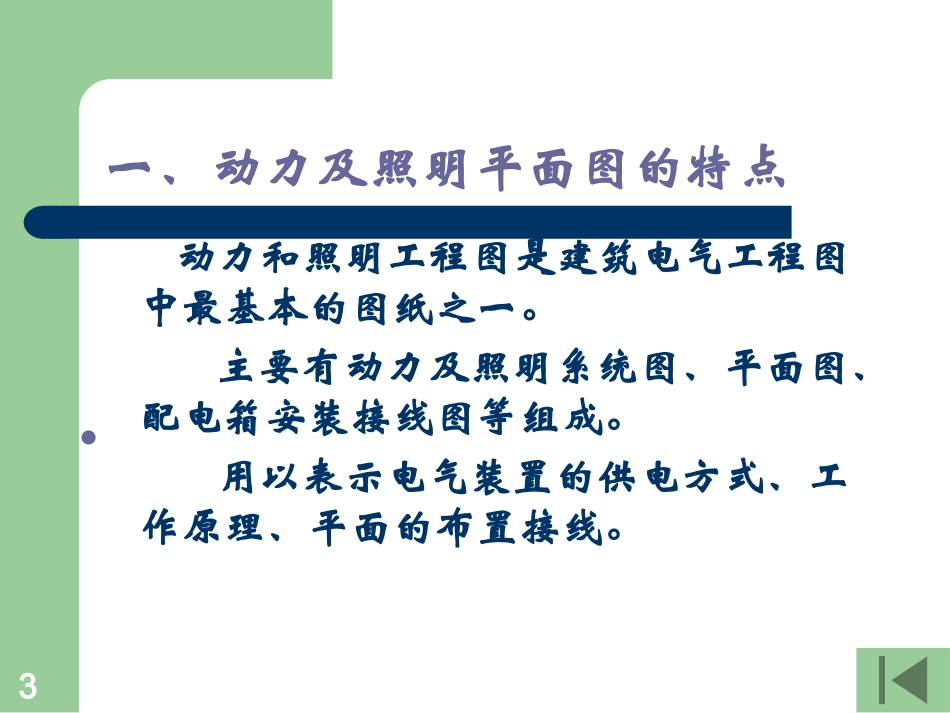

1第3章动力照明工程图3.1动力及照明平面图3.2照明配电工程图3.3动力配电工程图3.4电力配电线路工程图学习要求：清楚动力、照明、配电线路系统，掌握电气元器件、灯具、线路的图形符号和文字符号的表示方法，熟练阅读照明配电系统图及平面布置图。23.1动力及照明平面图一、动力及照明平面图的特点二、动力及照明平面图的表示法三、动力照明线路的表示方法四、照明器具的表示方法3一、动力及照明平面图的特点动力和照明工程图是建筑电气工程图中最基本的图纸之一。主要有动力及照明系统图、平面图、配电箱安装接线图等组成。用以表示电气装置的供电方式、工作原理、平面的布置接线。●4动力及照明平面图的特点：①是沿建筑物的门、窗水平方向切开，得到由上向下看的俯视图。②只考虑实物的位置而不考虑实物的形状，按图形符号的布局对应实物的实际位置的表示方法而绘制的简图。③是位置图和接线图相结合的图。④设备及导线的垂直距离和空间位置用文字标注或施工说明的方法表示。5二、动力及照明平面图的表示法动力和照明平面图的绘制：①画建筑物平面图；②画设备、元器件及灯具等；③设备、元器件间的连接线；④对设备、元器件等的附加的文字标注和必要的文字说明。●●6设备和开关的标注方法：①设备和开关的一般标注方法。P117②线路安装和敷设信息的标注方法。P115abc或abc（1）（2）abcd(e×f)－g电力和照明设备（1）一般标注方法（2）当需要标注引入线规格时a---设备编号b---设备型号c---设备功率（KV）d---导线型号e---导线跟数f---导线面积(mm2)g---导线敷设方式及部位例：3Y43号电动机4KW异步电动机A3XL-3-2—35.165BLV-3×50---G40--CE3号动力配电箱铝芯聚氯乙烯绝缘导线3根50mm2导线穿公称直径40mm的钢管沿柱明敷型号为：XL-3-235.165KW电动机M3~启动器SB照明配电箱动力配电箱集中计量箱明装示意图暗装示意图配电箱一般符号箱动力—照明配电箱箱ALA配电屏箱配电台箱配电箱箱配电柜箱侧视图立面图平面图开关及熔断器abc/i或abc/i（1）（2）abc/id(e×f)－g（1）一般标注方法（2）当需要标注引入线规格时a---设备编号b---设备型号c---额定电流（A）i---整定电流（A）d---导线型号e---导线跟数f---导线面积(mm2)g---导线敷设方式例：Q2HH3100/3100/80Q2HH3100/3—100/80BLX-3×35---G40--FC2号负荷开关型号为：HH3额定电流为100A，三相熔体器额定电流为100A，熔体整定电流80A型号为：HH32号负荷开关熔体额定电流为100A，熔体整定电流80A铝芯橡皮绝缘导线3根50mm2导线穿40mm的钢管沿地板暗敷暗装开关接线盒瓷插熔断器空气开关防水插座接线盒单联开关双联开关三联开关单极开关暗装密闭（防水）防爆双极开关暗装密闭（防水）防爆三极开关暗装密闭（防水）防爆二+三插座调速开关三+三插座明装暗装密闭（防水）防爆明装暗装密闭（防水）防爆16表示线路敷设部位的文字符号表示线路敷设方式的文字符号塑料线槽明敷设瓷线夹沿墙或沿梁敷设20三、动力和照明线路的表示方法动力和照明线路在平面图上采用图线和文字相结合的方法表示出线路的走向，导线的规格、型号、根数、长度、线路配线方式、线路用途、线路敷设部位等。●●21动力线路：为建筑物供水、给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。照明线路：为建筑物照明供电的线路。有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。a－b(c×d)e－fa---线路编号或线路用途的符号b---导线型号c---导线根数d---导线面积e---保护管管径f---导线敷设方式及部位线路表示例：WP1—BLV—(3×50+1×35)—K—WE1号电力线铝芯聚氯乙烯绝缘导线3根50mm2导线1根35mm2导线瓷瓶绝缘子沿墙明敷电力线路WP2—BLX—3×4—PC20—FCWL1—BLV—3×6+1×2.5—K—WE照明线路1号照明干线铝芯塑料绝缘线3根6mm21根2.5mm2瓷瓶配线沿墙明敷2号动力干线铝芯橡皮绝缘线3根4mm2沿地暗敷直径20mm硬塑料管灯具电动机四、常用绝缘导线常用绝缘导线按其绝缘材料分为橡皮绝缘和聚氯乙烯绝缘。按线芯材料分为铜线和铝线。按线芯性能又有软线和硬线之分。导线的特点是用导线型号...
