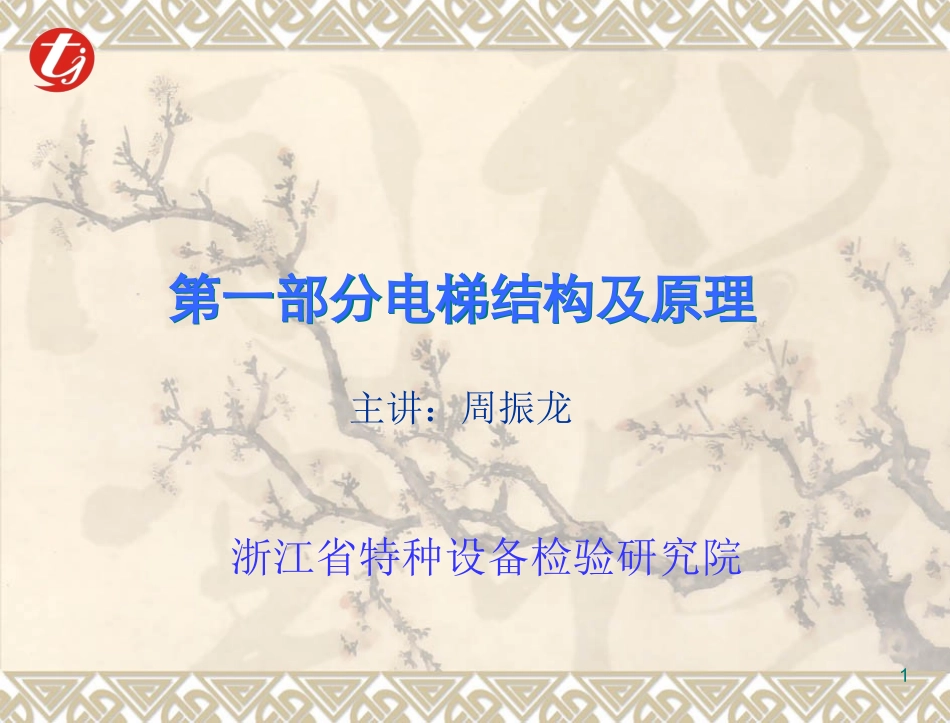

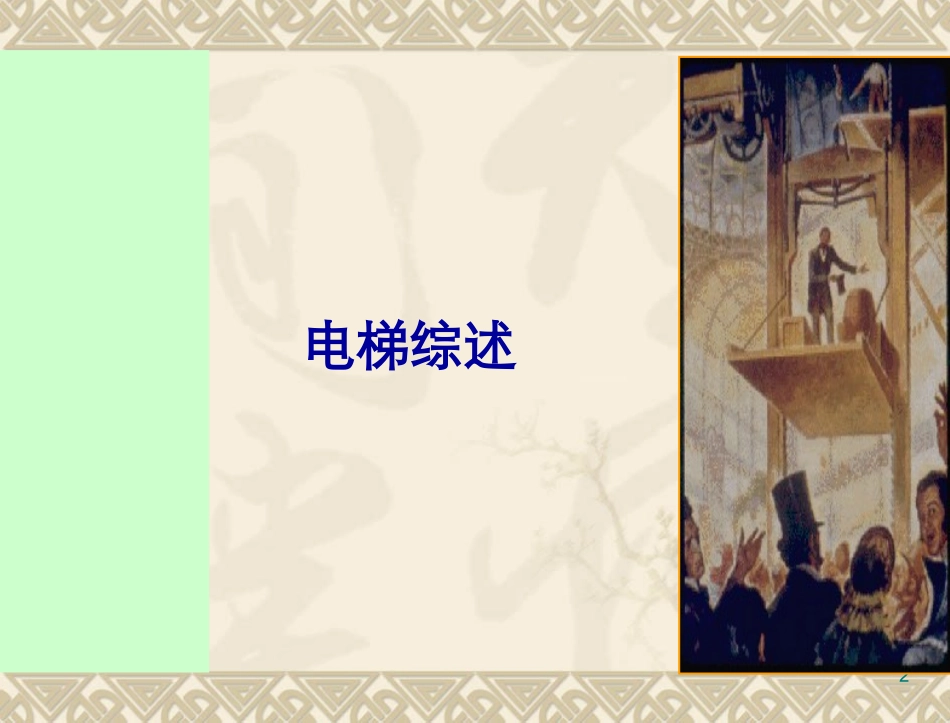

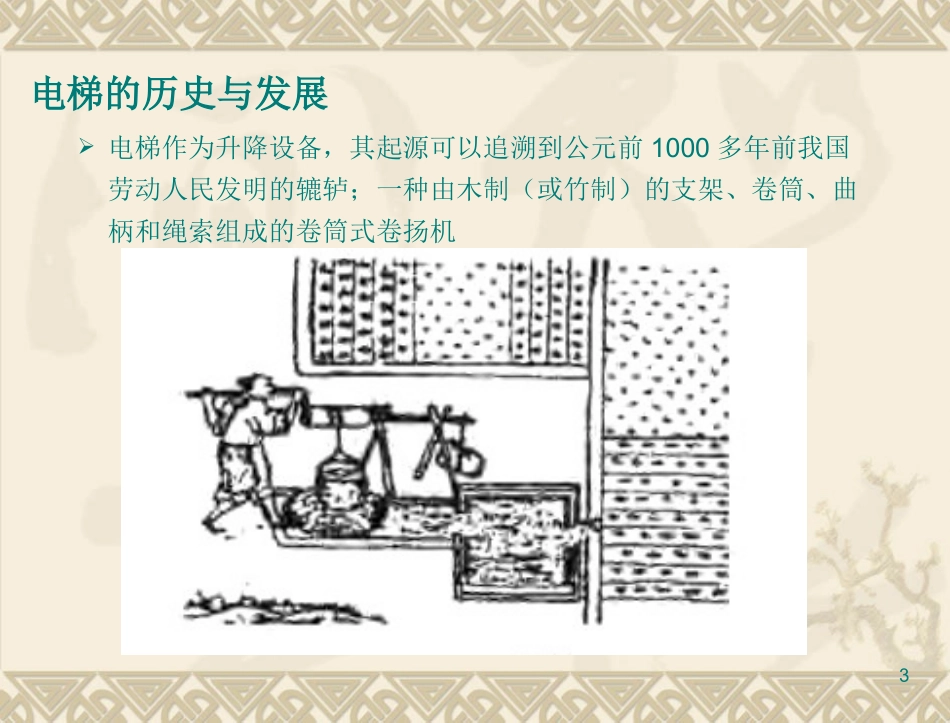

浙江省特种设备检验研究院1第一部分电梯结构及原理第一部分电梯结构及原理主讲：周振龙2电梯综述3电梯的历史与发展电梯作为升降设备，其起源可以追溯到公元前1000多年前我国劳动人民发明的辘轳；一种由木制（或竹制）的支架、卷筒、曲柄和绳索组成的卷筒式卷扬机4电梯的历史与发展1852年，美国人伊莱沙·格雷夫斯·奥的斯发明了以蒸汽机为动力、配有安全装置的载人升降机5电梯的发展1854年在纽约水晶宫展览会上,奥的斯先生展示了他的世界首台安全电梯6电梯的历史与发展1889年美国OTIS推出了世界上第一部以直流电动机为动力的升降机7电梯的历史与发展1900年开始出现交流感应电动机驱动电梯,1903年出现曳引式驱动电梯8电梯的历史与发展1967年晶闸管用于电梯拖动，研制出了交流调压调速电梯1980年代，出现交流变频调速系统1984年，日本将变频调速系统应用于2m/s以上的电梯在控制方面，微机全面取代继电器，实现闭环控制，进一步提高电梯性能和可靠性目前，更强调运行质量和开拓功能，往绿色、环保、节能方面发展。9中国电梯的发展过程1908年－第一台进口电梯（上海汇中饭店）1932年－第一台单人自动扶梯（中百一店)建国后，首先建立了上海电梯厂1959年－国产第一批双人自动扶梯（北京新火车站）1976年－国产第一批100m长的自动人行道（首都机场）80年代，成立了多家合资企业，如中国迅达、上海三菱、天津OTIS、苏州迅达，西子奥的斯电梯有限公司成立于1997年3月继电器控制－PC控制－微机控制10中国的电梯现状伴随中国经济的飞速发展，社会城市化水平和百姓生活水平的提高，电梯作为住宅楼、写字楼等楼宇内的垂直运输工具，已经像其他交通工具一样，成为我们日常生活中一个不可或缺的组成部分。据1999年《电梯世界》杂志统计资料显示，发达国家电梯保有量一般在30台以上/万人，瑞典等国家电梯保有量甚至达到120台以上/万人，我国电梯保有量约有6台/万人在当今中国经济飞速发展，人民群众物质追求不断提高的背景下，中国电梯保有量与世界平均水平的巨大差距，导致我国电梯数量增长迅速。11中国的电梯现状截止2009年底，全国在用电梯量已达130万台，浙江省拥有电梯数量为139000台；全国拥有电梯制造企业为450多家，浙江省有55家（主要分布在杭州和湖州各17家、宁波8家），仅次于广东省，同江苏省持平，其中西子奥的斯和巨人通力2009年产量全国前10位，初步估计产量在6万台左右；全国电梯维保单位共4000多家，浙江省电梯安装改造维修单位226家，主要集中分布在杭州（71家）、宁波（31家）、温州（31家），全省已经建立了68家维保分支机构，相对上海（230家）、江苏（400家），浙江省维保电梯台量比较高。12电梯的定义电梯，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步）进行升降或者平行运送人、货物的机电设备。---《特种设备安全监察条例》服务于规定楼层的固定式升降设备。它具有一个轿厢运行在至少两列垂直或倾斜角小于15º的刚性导轨之间。轿厢尺寸结构型式便于乘客出入或装卸货物。---GB/T702413电梯的两大类型垂直或倾斜角≤15度升降的载人载货固定电力驱动设备---电梯水平或微倾斜角输送乘客的固定电力驱动设备---自动扶梯、自动人行道14两类电梯电梯定义的区别《特种设备安全监察条例》定义的电梯，既包括上下运行的升降式电梯，也包括水平或微倾斜角输送乘客的自动扶梯、自动人行道。被称作广义电梯概念，(英语Lift＋Passengerconveyor＋Escalator)。GB/T7024国家标准中定义的电梯，只限于上下运行的升降式电梯；称作狭义电梯概念，与英语Lift（美Elevator）相同。15电梯的主参数额定载重量（kg)400、630、800、1000、1250、1600、2000、2500kg等额定速度（m/s)0.63、1.00、1.60、2.50m/s等16电梯的分类按用途分类乘客电梯（TK）、载货电梯（TH）、客货（两用）电梯（TL）、病床电梯（TB）、住宅电梯（TZ）、杂物电梯（TW）、船用电梯（TC）、观光电梯（TG）、车辆电梯（TQ）按运行速度分类超高速电梯：3m/s~10m/s或更高的电梯，常用于超高层建筑物内；高速电梯：2m/s~3...
