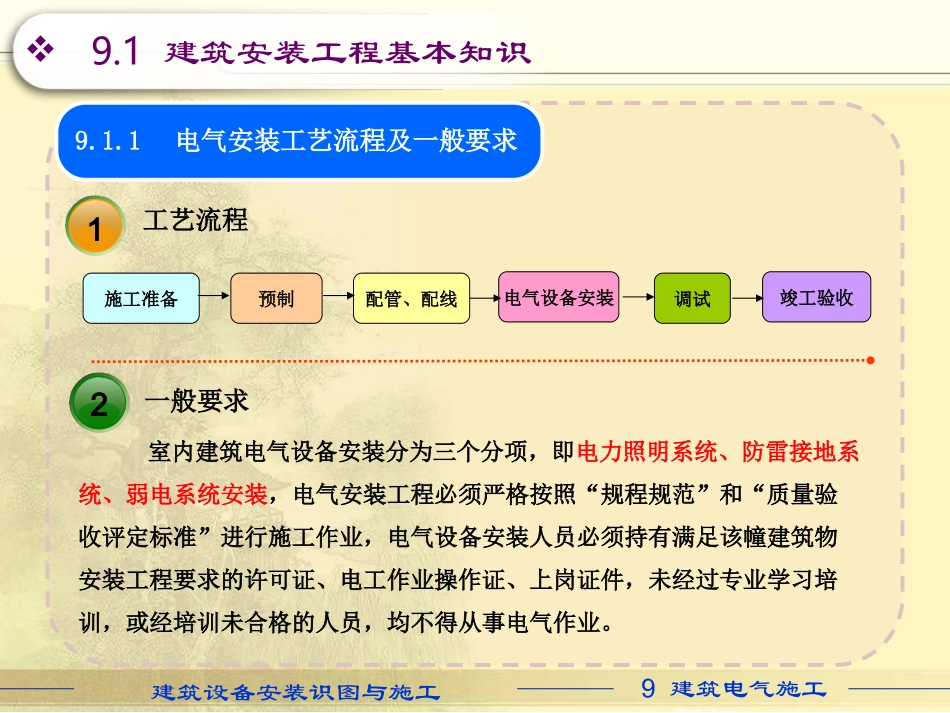

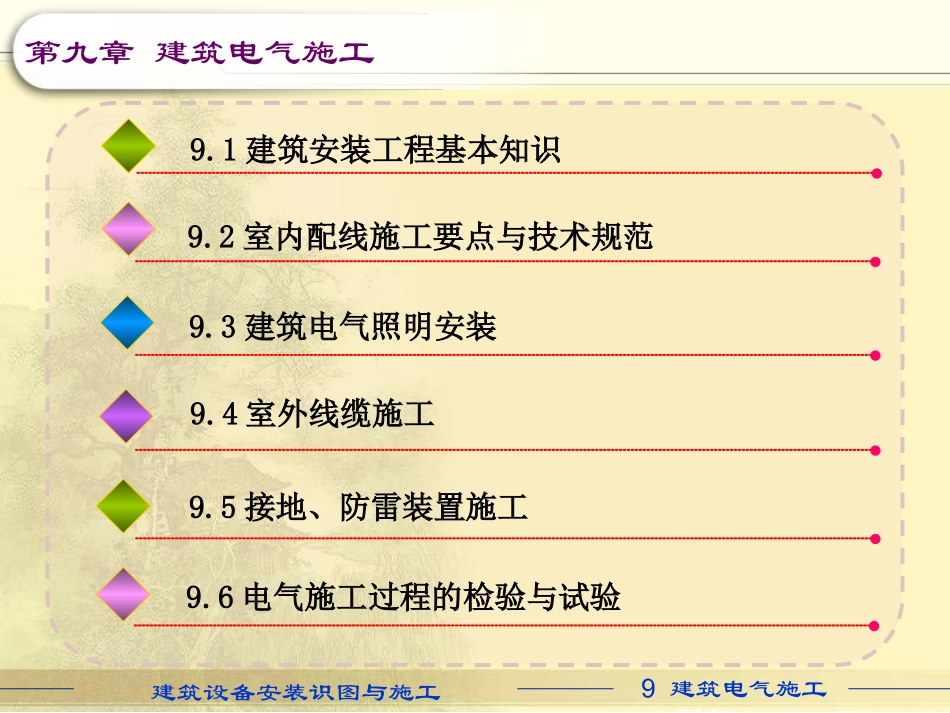

建筑设备安装识图与施工9建筑电气施工建筑设备安装识图与施工第9章建筑电气施工建筑设备安装识图与施工9建筑电气施工第九章建筑电气施工9.1建筑安装工程基本知识9.2室内配线施工要点与技术规范9.3建筑电气照明安装9.4室外线缆施工9.5接地、防雷装置施工9.6电气施工过程的检验与试验建筑设备安装识图与施工9建筑电气施工9.1建筑安装工程基本知识9.1.1电气安装工艺流程及一般要求室内建筑电气设备安装分为三个分项，即电力照明系统、防雷接地系统、弱电系统安装，电气安装工程必须严格按照“规程规范”和“质量验收评定标准”进行施工作业，电气设备安装人员必须持有满足该幢建筑物安装工程要求的许可证、电工作业操作证、上岗证件，未经过专业学习培训，或经培训未合格的人员，均不得从事电气作业。12施工准备工艺流程预制配管、配线电气设备安装调试竣工验收一般要求建筑设备安装识图与施工9建筑电气施工9.1建筑安装工程基本知识9.1.2建筑电气安装工程常用材料1电线、电缆电线和电缆并没有严格的界限。通常将芯数少、直径小、结构简单的称为电线，其他的称为电缆。建筑电气安装工程常用的电线按适用范围氛围绝缘电线、耐热电线、屏蔽电线几种。(1)绝缘电线：用于一般动力和照明线路。例如型号为BLV-500-25的电线(2)耐热电线：用于温度较高的场所，供交流500V以下、直流1000V以下的电工仪表、电讯设备、电力及照明配线用。如：BV-105(3)屏蔽电线：供交流250V以下的电器、仪表、电讯电子设备及自动化设备屏蔽线路用。如：RVP表示铜芯塑料绝缘屏蔽软线。在配电系统中，电力电缆是用来输配电能。控制电缆是用在保护、操作等回路中来传导电流的。电缆的基本结构一般是由导电线芯、绝缘层和保护层三个主要部分组成。(4)电缆的型号、名称及代码含义我国电缆产品的型号系采用汉语拼音字母组成，有外护层时则在字母后加上两个阿拉伯数字。常用电缆型号中字母的含义及排列顺序如表9.1所示。建筑设备安装识图与施工9建筑电气施工9.1建筑安装工程基本知识9.1.2建筑电气安装工程常用材料表9.1常用电缆型号字母含义及排列次序类别绝缘种类线芯材料保护层其它特征保护层电力电缆不表示K-控制电缆Y-移动式软电缆P-信号电缆H-市内电话电缆Z-纸绝缘X-橡皮V-聚氯乙烯Y-聚乙烯YJ-交联聚乙烯T-铜(省略)L-铝Q-铅护套L-铝护套H-橡套(H)F-非燃烧橡套V-聚氯乙烯护套Y-聚乙烯护套D-不滴流F-分相铅包P-屏蔽C-重型2个数字(含义见表)建筑设备安装识图与施工9建筑电气施工9.1建筑安装工程基本知识9.1.2建筑电气安装工程常用材料知识拓展：预制分支电缆(见图9.1)将现场安装时的手工操作，移到工厂采用专用设备和工艺加工制作：运用普通电力电缆根据垂直(高层建筑竖井)或水平(住宅小区等)配电系统的具体要求和规定位置，进行分支联接而成。在现代建筑电气施工中预制分支电缆以基良好的供电可靠性和免维护等诸多特点，逐渐被众多建筑电气设计和施工以及使用单位所认识，越来越多的用于高层建筑电气竖井配电系统。建筑设备安装识图与施工9建筑电气施工9.1建筑安装工程基本知识9.1.2建筑电气安装工程常用材料钢管2钢管大量用作输送流体的管道，如石油、天燃气、水、煤气、蒸气等。钢管分为无缝钢管和焊接钢管两大类。按焊缝形式分为直缝焊管和螺旋焊管。按用途又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、电焊异型管等；镀锌钢管分热镀锌和电钢锌两种，热镀锌镀锌层厚，电镀锌成本低；电线套管一般采用普通碳素钢电焊钢管，用在混凝土及各种结构配电工程，电线套套管壁较薄，大多进行涂层或镀锌后使用，要求进行冷弯试验。3型钢建筑设备安装识图与施工9建筑电气施工9.1建筑安装工程基本知识9.1.2建筑电气安装工程常用材料塑料管材4塑料管与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，已经推出便受到建筑工程和管道工程界的青睐。建筑电气工程中常用的是PVC管和塑料波纹管。PVC管通常分为：普通聚氯乙稀PVC，硬聚氯乙稀(PVC-U)、软聚氯乙稀(PVC-P)、氯化聚氯乙稀(PVC-C)四种。在世界范围内，硬聚氯乙烯管道(UPVC)是...
