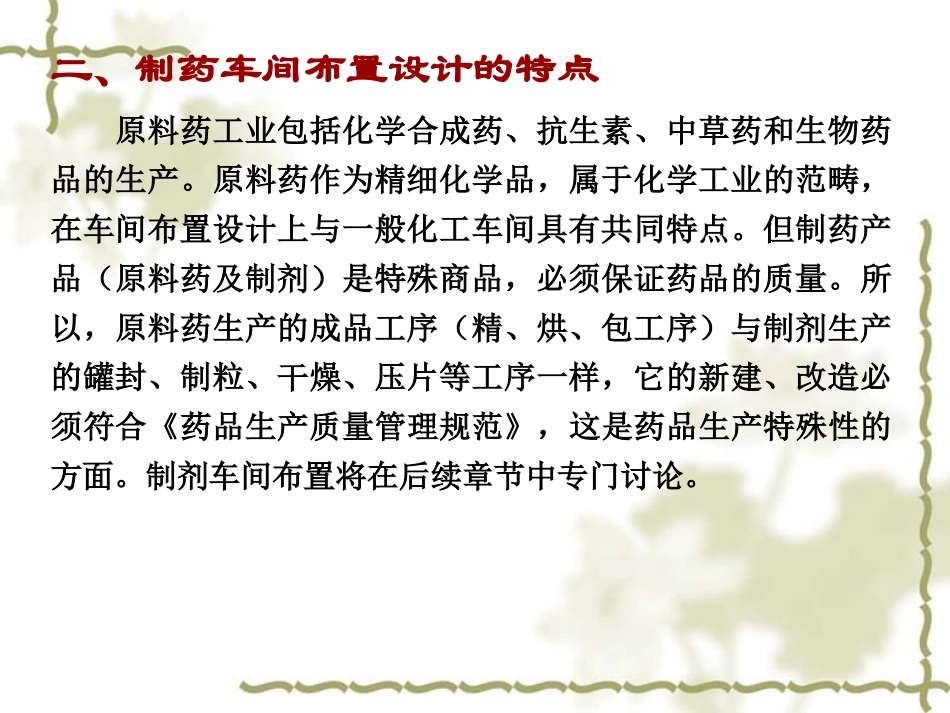

第六章制药车间布置设计第一节、概述一、制药车间布置的重要性和目的目的是对厂房的配置和设备的排列作出合理的安排。车间布置设计是车间工艺设计的重要环节之一，还是工艺专业向其它非工艺专业提供开展车间设计的基础资料之一。有效的车间布置将会使车间内的人、设备和物料在空间上实现最合理的组合，以降低劳动成本，减少事故发生，增加地面可用空间，提高材料利用率，改善工作条件，促进生产发展。布置不合理的车间，基建时工程造价高，施工安装不便；车间建成后又会带来生产和管理问题，造成人流和物流紊乱，设备维护和检修不便等问题，同时也埋下了较大的安全隐患。二、制药车间布置设计的特点原料药工业包括化学合成药、抗生素、中草药和生物药品的生产。原料药作为精细化学品，属于化学工业的范畴，在车间布置设计上与一般化工车间具有共同特点。但制药产品（原料药及制剂）是特殊商品，必须保证药品的质量。所以，原料药生产的成品工序（精、烘、包工序）与制剂生产的罐封、制粒、干燥、压片等工序一样，它的新建、改造必须符合《药品生产质量管理规范》，这是药品生产特殊性的方面。制剂车间布置将在后续章节中专门讨论。三、制药车间的组成车间一般由生产部分（一般生产区及洁净区）、辅助生产部分、行政—生活部分和通道四部分组成。对于制剂车间:辅助生产部分包括物料净化用室、原辅料外包装清洁室、包装材料清洁室、灭菌室；称量室、配料室、设备容器具清洁室、清洁工具洗涤存放室、洁净工作服洗涤干燥室；动力室（真空泵和压缩机室）、配电室、分析化验室、维修保养室、通风空调室、冷冻机室、原料、辅料和成品仓库等。行政—生活部分由人员净化用室（包括雨具存放间、管理间、换鞋室、存外衣室、盥洗室、洁净工作服室、空气吹淋室等）和生活用室（包括办公室、会议室、厕所、淋浴室与休息室，保健室和吸烟室等）组成。:::厕所等。息室、更衣室、浴室、如办公室、会议室、休行政生活区成品仓库等。通风空调室、原材料及验室、机修室、、变电配电室、车间化如真空泵室、压缩机室辅助生产区、控制室等。、成品工段、回收工段如原料工段、生产工段生产区化工车间一般化工车间的组成:::浴室、厕所等。公室、休息室、衣室、空气吹淋室、办如换鞋室、更衣室、存行政生活区。调机室、变电配电室等分析室、真空泵室、空量室、配料室、料清洁室、灭菌室、称如物料净化室、包装材辅助生产区如洁净区或洁净室。生产区制药洁净车间制药洁净车间的组成四、制药车间布置设计的内容１、按《药品生产质量管理规范》确定车间各工序的洁净等级和确定车间的火灾危险类别、爆炸与火灾危险性场所等级及卫生标准。２、生产工序、生产辅助设施、生活行政辅助设施的平面、立面布置。３、车间场地和建筑物、构筑物的位置和尺寸。４、设备的平面、立面布置。５、通道、物流运输系统设计。６、安装、操作、维修的平面和空间设计。洁净等级/级尘粒数活微生物数/个m-30.5m尘粒数/粒m-35m尘粒数/粒m-31003500051000035000020001001000003500000200005003000001050000060000洁净厂房内空气的洁净等级洁净厂房内采用何种等级的洁净空气主要取决于药品的类型和生产工艺要求。GMP对不同等级洁净厂房的适用范围有明确的规定。洁净等级的数值越大，空气的洁净度就越低。五、车间布置设计应考虑的因素１、本车间与其他车间及生活设施在总平面的位置上，力求联系便捷。２、满足生产工艺及建筑、安装和检修要求。３、合理利用车间的建筑面积和土地。４、车间劳动保护、安全卫生及防腐蚀措施。５、人流、物流分别独立设置，避免交叉往返。６、对原料药车间的精、烘、包工序以及制剂车间的设计，应符合GMP要求。７、要考虑车间发展的可能性，留有发展空间。８、厂址所在区域的气象、水文、地质等情况。六、制药车间布置设计的程序收集有关的基础设计资料１、直接资料包括车间外部资料和车间内部资料。（1）车间外部资料包括：Ａ、设计任务书；Ｂ、设计基础资料，如气象、水文和地质资料；Ｃ、本车间与其他生产车间和辅助车间等之间的关系；...
