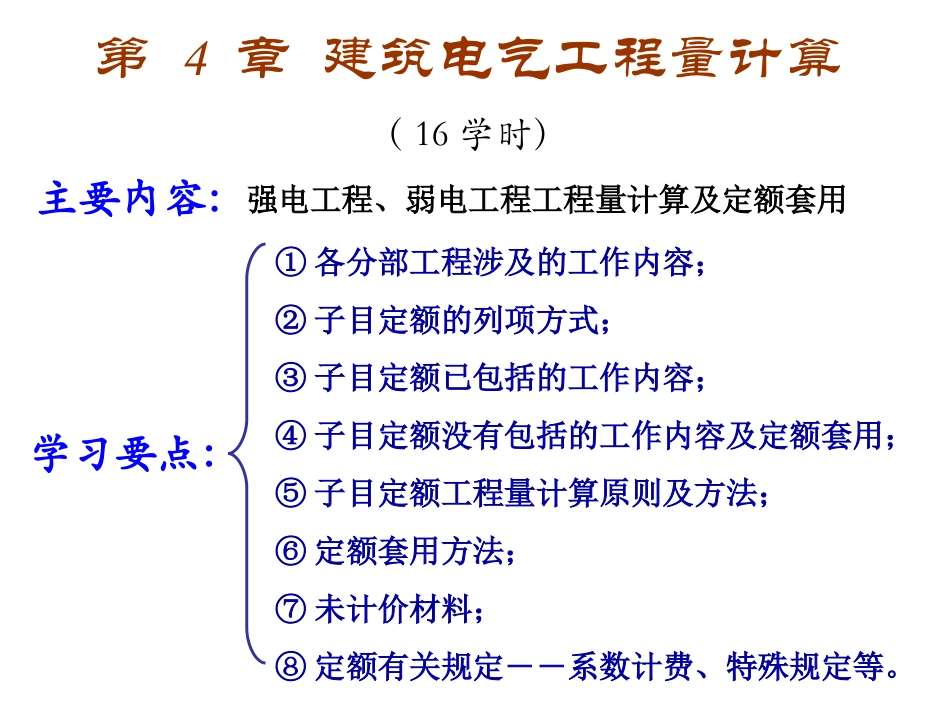

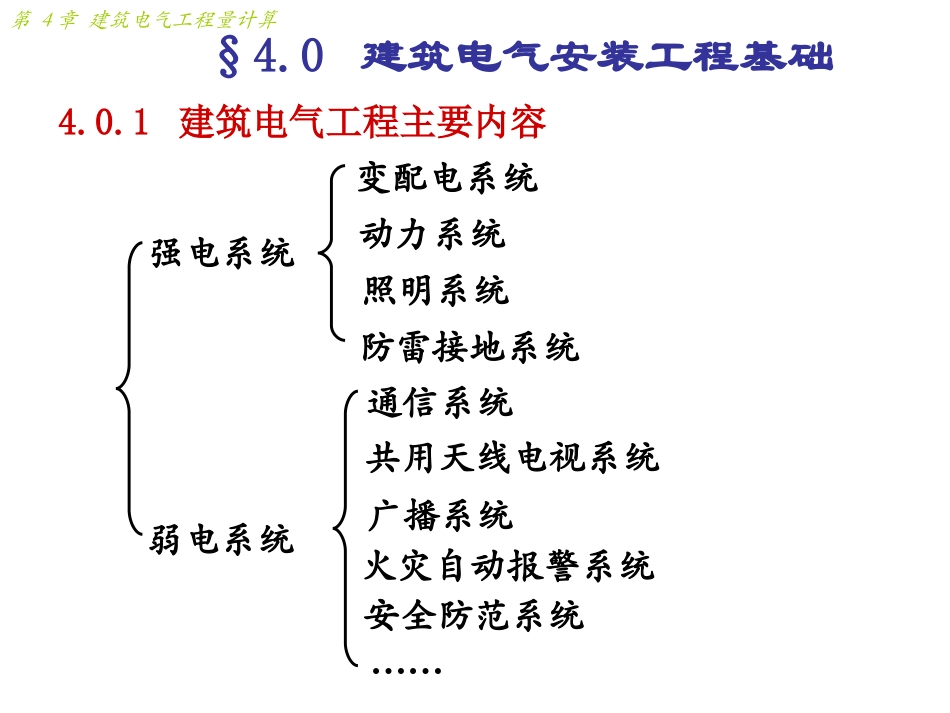

第4章建筑电气工程量计算（16学时）主要内容：强电工程、弱电工程工程量计算及定额套用学习要点：①各分部工程涉及的工作内容；②子目定额的列项方式；③子目定额已包括的工作内容；④子目定额没有包括的工作内容及定额套用；⑤子目定额工程量计算原则及方法；⑥定额套用方法；⑦未计价材料；⑧定额有关规定――系数计费、特殊规定等。§4.0建筑电气安装工程基础第4章建筑电气工程量计算4.0.1建筑电气工程主要内容强电系统弱电系统变配电系统动力系统照明系统防雷接地系统通信系统广播系统共用天线电视系统火灾自动报警系统安全防范系统……4.0.2常见电气设备及材料1）变配电设备第4章建筑电气工程量计算变压器第4章建筑电气工程量计算成套开关柜等第4章建筑电气工程量计算3）线路标注方式第4章建筑电气工程量计算4.0.3常见电气图形符号及识图方法第4章建筑电气工程量计算变配电工程涉及内容：第4章建筑电气工程量计算底座槽钢制作、安装第4章建筑电气工程量计算配电装置安装第4章建筑电气工程量计算支架制作、安装第4章建筑电气工程量计算母线、绝缘子安装第4章建筑电气工程量计算绝缘子安装第4章建筑电气工程量计算穿墙套管安装第4章建筑电气工程量计算低压母线过墙第4章建筑电气工程量计算箱、盘、柜落地式安装第4章建筑电气工程量计算低压配电柜电缆沟配电箱墙上安装第4章建筑电气工程量计算焊、压接线端子第4章建筑电气工程量计算端子板外部接线第4章建筑电气工程量计算4.1.4电缆工程量计算常见电缆敷设方式：直埋敷设；电缆沟内敷设；沿各种构架明敷；套保护管明敷、暗敷；电缆桥架内敷设；第4章建筑电气工程量计算沿构架明敷设：第4章建筑电气工程量计算电缆桥架：第4章建筑电气工程量计算施工做法：△电缆直埋：涉及工程内容：电缆沟土石方挖、填；铺砂盖砖（板）；电缆敷设；电缆泄漏试验；电缆保护管敷设；电缆头制作、安装；电缆试验；电缆防火堵洞；……第4章建筑电气工程量计算1）电缆沟土方挖填定额列项方式：套用第2分册电气专业定额，挖、填综合定额，区分土质类别。工程量：按实际土方量，以“m3”计。工程量计算：设计无说明时：2根以内：0.45m3/m每增加一根：加0.153m3/m第4章建筑电气工程量计算2）电缆敷设定额列项方式：区分电缆类别、材质、芯数、安装位置，按标称截面分档。工程量：按单根电缆延长米，以“100m”计。工程量计算：L＝(水平长度＋垂直长度＋预留长度)×(1＋2.5％)未计价材料：电缆，按定额所给消耗量计算。其他规定：第4章建筑电气工程量计算序号项目预留长度(附加)说明1电缆敷设弛度、波形弯度、交叉2.5%按电缆全长计算2电缆进入建筑物2.0m规范规定最小值3电缆进入沟内或吊架时引上(下)预留1.5m规范规定最小值4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各留2.0检修余量最小值7电缆进控制、保护屏及模拟盘、配电箱等高＋宽按盘面尺寸8高压开关柜及低压配电盘、箱2.0m盘下进出线9电缆至电动机0.5m从电机接线盒起算10厂用变压器3.0m从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m规范规定最小值3）铺砂盖板（砖）定额列项方式：区分材料类型、电缆根数；2根为基本子目定额，每增加1根，另套一个子目定额。工程量：以电缆沟设计总长度计算。未计价材料：重庆市：砖——计价材料，砼板——未计价材料；四川省：砖、砼板——均为计价材料。4）电缆泄漏试验根据需要列项计算，以“根次”计，套用“电气调试”章节内的子目。第4章建筑电气工程量计算5）电缆保护管定额列项方式：区分材质、按管径分档；Φ100以上——套用第8章“电缆”相关子目；Φ100以下——套用第12章“配管”相关子目。工程量：按设计长度，以“10m”计算。长度确定：横穿道路——按路基宽度两端各加2m；穿越水沟——按沟壁外缘各加0.5m；垂直敷设――管口距地面增加2m；穿建筑物外墙――按基础外缘以外增加1m，涉及工作内容：管沟土方挖填；保护管敷设。（1）保护管敷设第4章建筑电气工程量计算（2）管沟土方定额列项方式：直接套用“电缆沟土方挖填”子目。工...
