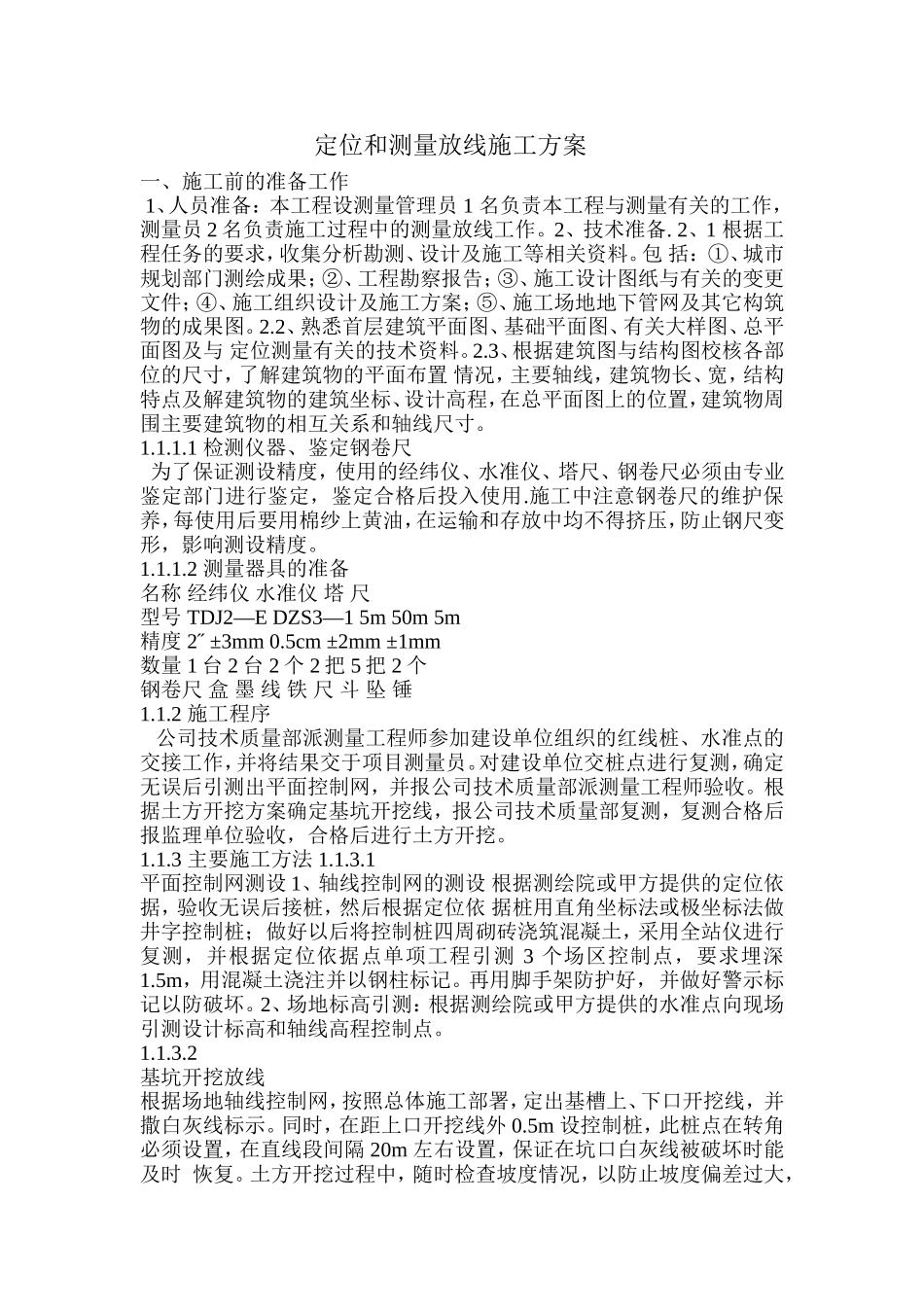

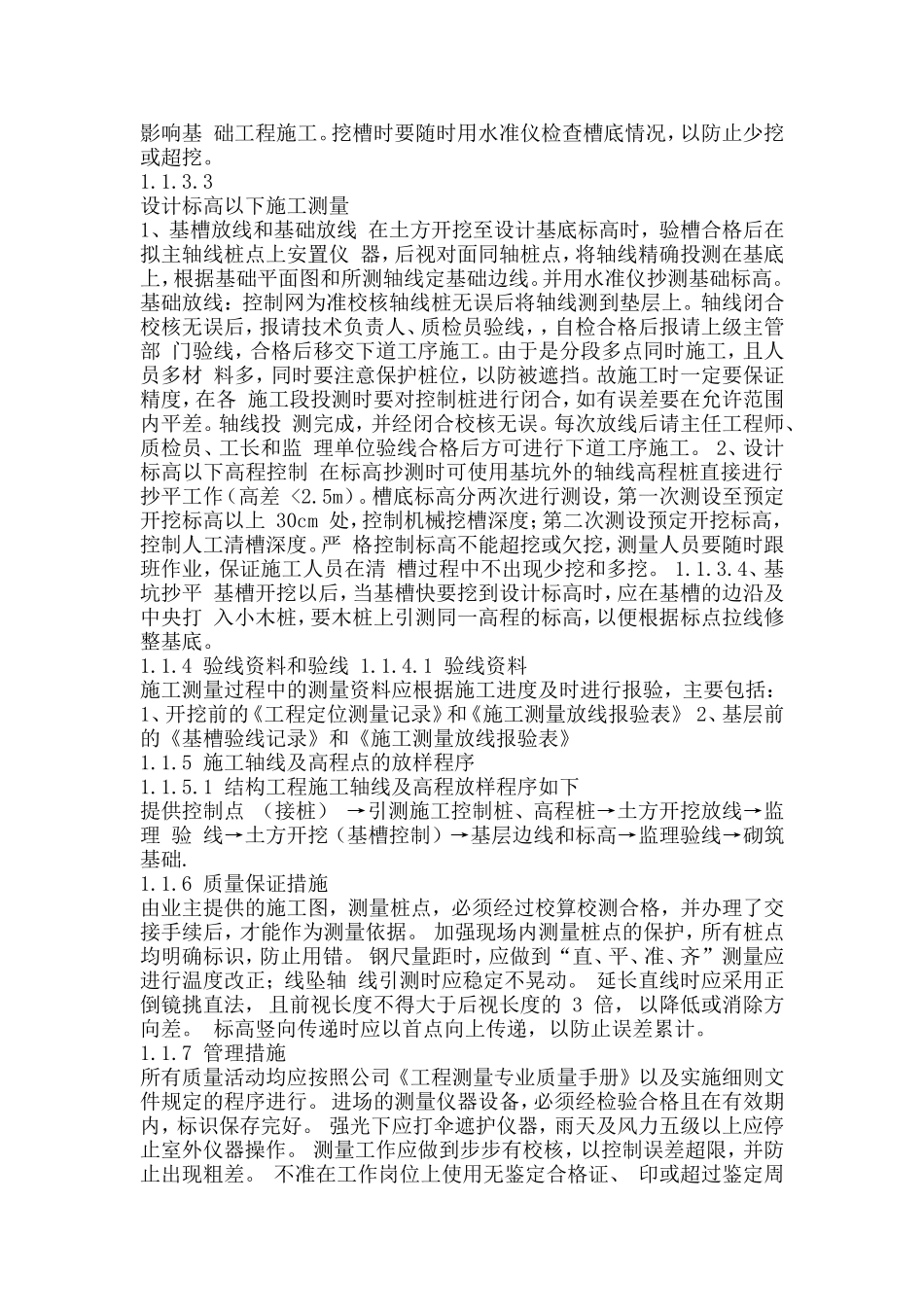

定位和测量放线施工方案一、施工前的准备工作1、人员准备：本工程设测量管理员1名负责本工程与测量有关的工作，测量员2名负责施工过程中的测量放线工作。2、技术准备.2、1根据工程任务的要求，收集分析勘测、设计及施工等相关资料。包括：①、城市规划部门测绘成果；②、工程勘察报告；③、施工设计图纸与有关的变更文件；④、施工组织设计及施工方案；⑤、施工场地地下管网及其它构筑物的成果图。2.2、熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。2.3、根据建筑图与结构图校核各部位的尺寸，了解建筑物的平面布置情况，主要轴线，建筑物长、宽，结构特点及解建筑物的建筑坐标、设计高程，在总平面图上的位置，建筑物周围主要建筑物的相互关系和轴线尺寸。1.1.1.1检测仪器、鉴定钢卷尺为了保证测设精度，使用的经纬仪、水准仪、塔尺、钢卷尺必须由专业鉴定部门进行鉴定，鉴定合格后投入使用.施工中注意钢卷尺的维护保养，每使用后要用棉纱上黄油，在运输和存放中均不得挤压，防止钢尺变形，影响测设精度。1.1.1.2测量器具的准备名称经纬仪水准仪塔尺型号TDJ2—EDZS3—15m50m5m精度2˝±3mm0.5cm±2mm±1mm数量1台2台2个2把5把2个钢卷尺盒墨线铁尺斗坠锤1.1.2施工程序公司技术质量部派测量工程师参加建设单位组织的红线桩、水准点的交接工作，并将结果交于项目测量员。对建设单位交桩点进行复测，确定无误后引测出平面控制网，并报公司技术质量部派测量工程师验收。根据土方开挖方案确定基坑开挖线，报公司技术质量部复测，复测合格后报监理单位验收，合格后进行土方开挖。1.1.3主要施工方法1.1.3.1平面控制网测设1、轴线控制网的测设根据测绘院或甲方提供的定位依据，验收无误后接桩，然后根据定位依据桩用直角坐标法或极坐标法做井字控制桩；做好以后将控制桩四周砌砖浇筑混凝土，采用全站仪进行复测，并根据定位依据点单项工程引测3个场区控制点，要求埋深1.5m，用混凝土浇注并以钢柱标记。再用脚手架防护好，并做好警示标记以防破坏。2、场地标高引测：根据测绘院或甲方提供的水准点向现场引测设计标高和轴线高程控制点。1.1.3.2基坑开挖放线根据场地轴线控制网，按照总体施工部署，定出基槽上、下口开挖线，并撒白灰线标示。同时，在距上口开挖线外0.5m设控制桩，此桩点在转角必须设置，在直线段间隔20m左右设置，保证在坑口白灰线被破坏时能及时恢复。土方开挖过程中，随时检查坡度情况，以防止坡度偏差过大，影响基础工程施工。挖槽时要随时用水准仪检查槽底情况，以防止少挖或超挖。1.1.3.3设计标高以下施工测量1、基槽放线和基础放线在土方开挖至设计基底标高时，验槽合格后在拟主轴线桩点上安置仪器，后视对面同轴桩点，将轴线精确投测在基底上，根据基础平面图和所测轴线定基础边线。并用水准仪抄测基础标高。基础放线：控制网为准校核轴线桩无误后将轴线测到垫层上。轴线闭合校核无误后，报请技术负责人、质检员验线，，自检合格后报请上级主管部门验线，合格后移交下道工序施工。由于是分段多点同时施工，且人员多材料多，同时要注意保护桩位，以防被遮挡。故施工时一定要保证精度，在各施工段投测时要对控制桩进行闭合，如有误差要在允许范围内平差。轴线投测完成，并经闭合校核无误。每次放线后请主任工程师、质检员、工长和监理单位验线合格后方可进行下道工序施工。2、设计标高以下高程控制在标高抄测时可使用基坑外的轴线高程桩直接进行抄平工作（高差<2.5m）。槽底标高分两次进行测设，第一次测设至预定开挖标高以上30cm处，控制机械挖槽深度；第二次测设预定开挖标高，控制人工清槽深度。严格控制标高不能超挖或欠挖，测量人员要随时跟班作业，保证施工人员在清槽过程中不出现少挖和多挖。1.1.3.4、基坑抄平基槽开挖以后，当基槽快要挖到设计标高时，应在基槽的边沿及中央打入小木桩，要木桩上引测同一高程的标高，以便根据标点拉线修整基底。1.1.4验线资料和验线1.1.4.1验线资料施工测量过程中的测量资料应根据施工进度及时进行报验，主要包括：1、开挖前的《工程定位测量记录》和《施工测量放线报验表》2、基层前的《...
