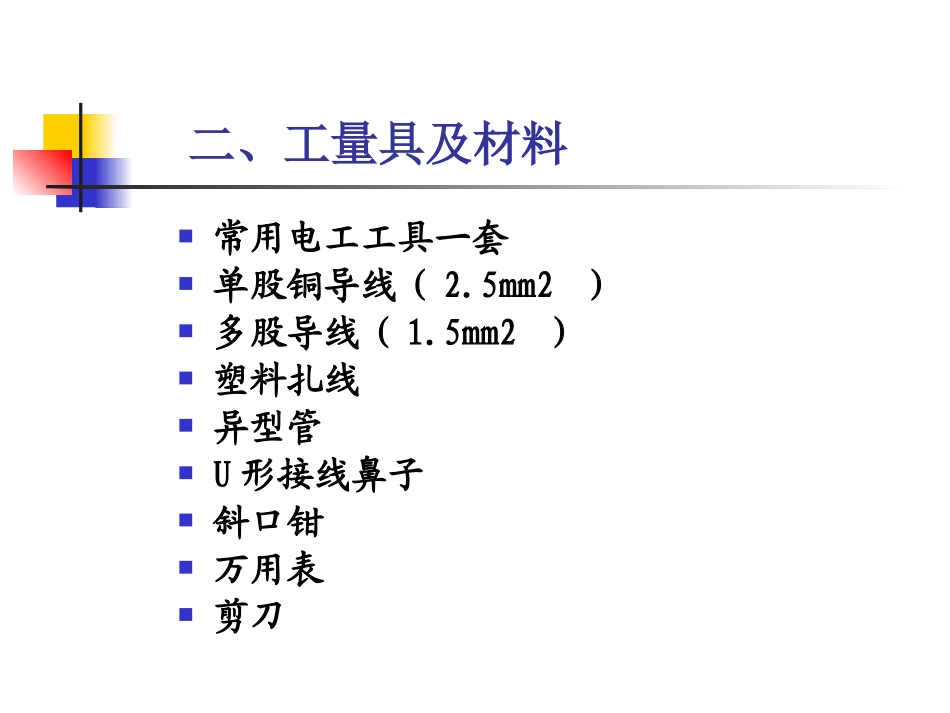

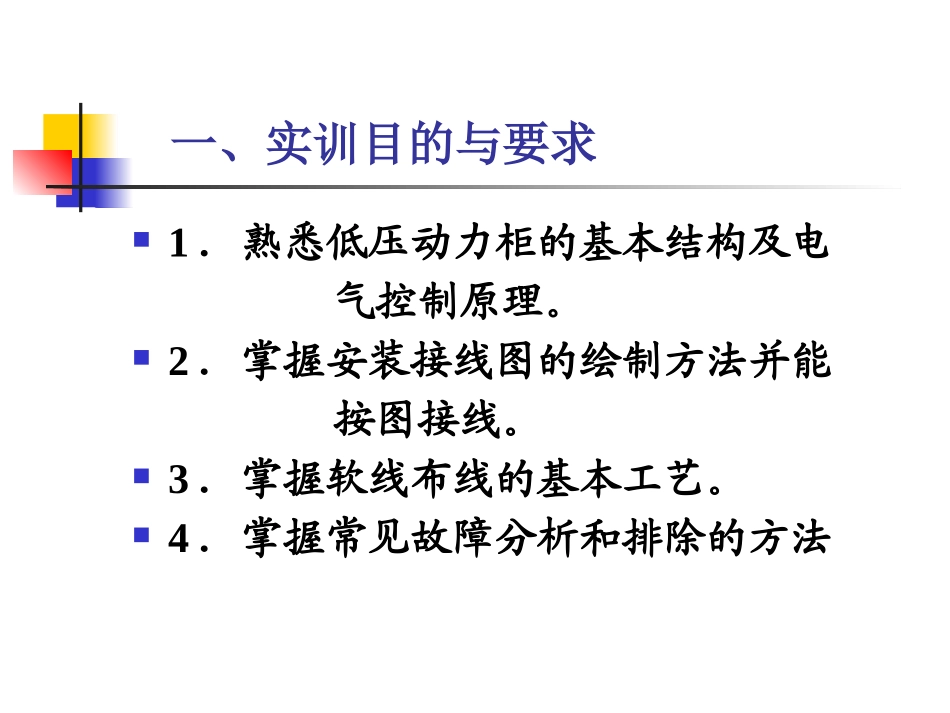

低压动力柜控制线路安装与调试一、实训目的与要求1．熟悉低压动力柜的基本结构及电气控制原理。2．掌握安装接线图的绘制方法并能按图接线。3．掌握软线布线的基本工艺。4．掌握常见故障分析和排除的方法二、工量具及材料常用电工工具一套单股铜导线（2.5mm2）多股导线（1.5mm2）塑料扎线异型管U形接线鼻子斜口钳万用表剪刀三、入门指导低压动力柜是工厂供电的主要电气控制设备之一。本柜含有三相电流、电压、有功、无功的测量功能，具有接触器联锁正反转、Y-△降压启动自动控制和能耗制动控制功能。电路图电气原理图安装接线图根据电气原理图、平面布置图和端子图绘制而成的。与设备触点的实际位置有关。根据生产工艺对电气设备的要求，并按工作顺序绘制而成的，与设备触点的实际位置有关。1.采用国标规定的图形符号和文字符号。2.原理图与接线图的图形、文字符号必须一致。3.各电器触头的位置都处在未通电或未受外力作用下不工作的原始状态。电路图的相关知识电气原理图主电路辅助电路包括控制电路、照明电路、信号电路、由电源开关、电动机、熔断器、接触器主触头、热继电器热元件等组成通过的是强电流，即电动机的额定电流通过的是弱电流5A由各类接触器、继电器的线圈、辅助触头、按钮、限位开关的触头及照明、信号灯等组成。电气原理图安装接线图安装接线图是电气控制电路接线的主要施工图纸，也是成为对电气控制电路进行维护、试验和检修的基本图纸。安装接线图中各设备间的联接线不用实线表示，而采用相对标号法，即甲端子旁标上乙的端子号，乙的端子旁标上甲的端子号。接触器联锁正反转控制原理图接触器联锁正反转控制安装接线图接触器联锁正反转控制安装接线图Y-△降压启动自动控制电气原理图控制要求：Y降压启动：KM1、KM2工作Y与△采取自动切换△全压运行：KM1、KM3工作KM2与KM3不能同时工作能耗制动控制电气原理图能耗制动：电动机停止时切断交流电，在定子绕组任意二相中输入直流电，产生反作用力矩，使电动机立即停止运行。运行：KM1工作停止：KM2工作R、V组成直流电Y-△降压启动自动控制安装接线图能耗制动控制安装接线图?安装步骤1．读懂电气原理图与安装接线图，且了解两者对应关系。2．对照两图，查找设备的对应触点，用万用表检查各触点的好坏。3．按图接线，导线走线合理，绑扎成束。4．安装完毕，自检安装线路是否正确。5．在指导老师的监护下通电试验。四、工艺要求1．盘后接线必须排列整齐、合理，做到横平竖直，绑扎成束，避免交叉。2．两个端子之间不允许有接头及分支。3．同一端子接线不得超过二根。4．导线端部需套上方向套，写明编号，并且方向套的长短均匀，书写方向一致。5．导线末端套上接线鼻子，并夹紧。6．各接点必须固定牢固，不能有松动现象
