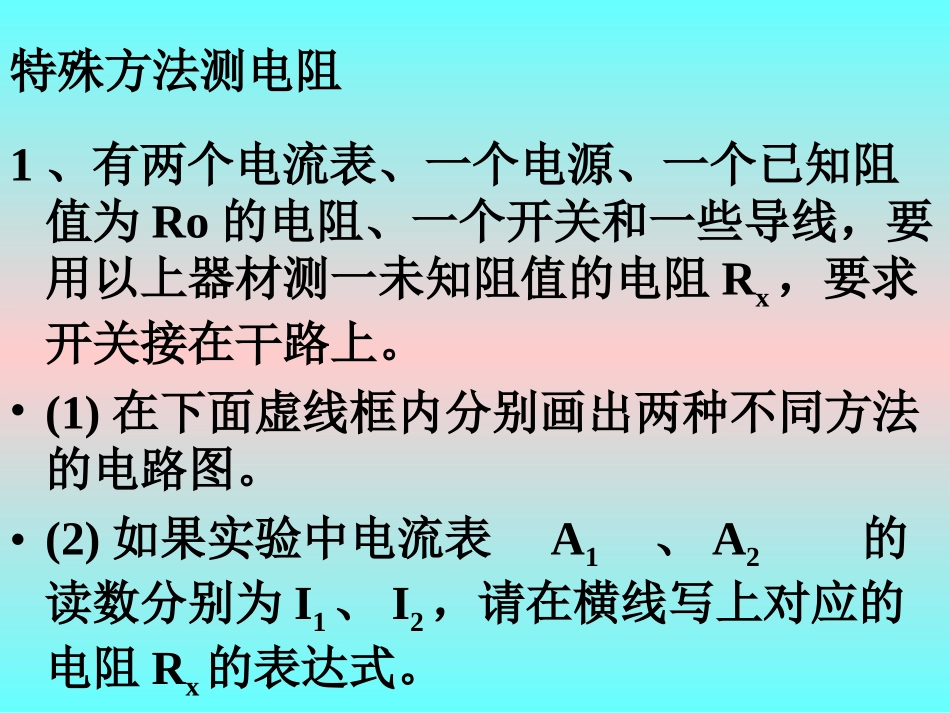

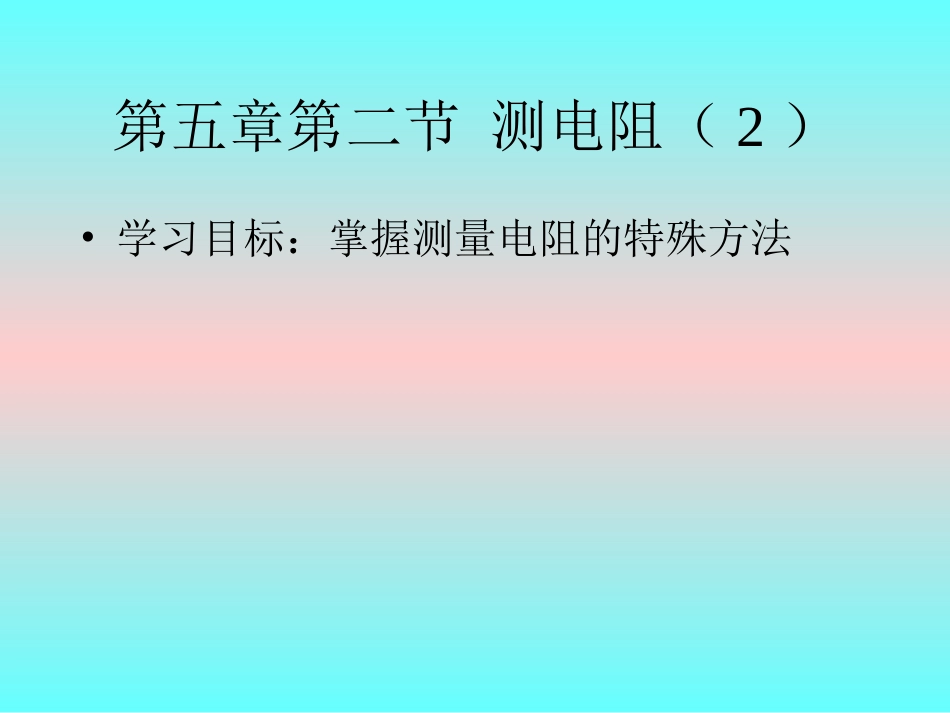

第五章第二节测电阻（2）•学习目标：掌握测量电阻的特殊方法1、有两个电流表、一个电源、一个已知阻值为Ro的电阻、一个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，要求开关接在干路上。•(1)在下面虚线框内分别画出两种不同方法的电路图。•(2)如果实验中电流表A1、A2的读数分别为I1、I2，请在横线写上对应的电阻Rx的表达式。特殊方法测电阻有电流表可测没有电压表,不能测得R的电压?已知电阻的电压未知电阻的电压未知电阻阻值=已知电阻的电压未知电阻的电流思考:未知电阻与已知电阻并联如果:要测量R=?需知道:R两端的电压U和通过R的电流I=I可测,R已知,U可求A2A1R0RxR0RxA1A2201IRIRx=1201IIRIRx=安阻法测电阻小结问题:没有电压表设想:未知电阻电压=已知电阻电流压方案:未知电阻与已知电阻并联2、有2个电压表、一个电源、一个已知阻值为Ro的电阻、一个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，，要求开关接在干路上。分别画出两种不同方法的电路图Rx=_______Rx=_______RxR0V1V2RxR0V1V2021RUU0121RUUU伏阻法测电阻小结问题:没有电流表设想:未知电阻电流=已知电阻电流方案:未知电阻与已知电阻串联4、给你一个已知阻值的固定电阻Rl、一个未知阻值的电阻Rx，2个开关，一个未知电压的电源U，一个电流表，导线若干，请设计出一个可以利用上述材料测出Rx阻值的电路，并简要说明推导过程。Rx=AR0RxS2S1AR0RxS21、只闭合S1,电流表示数为I12、只闭合S1、S2,电流表示数为I21201IIRI5有一个阻值已看不清楚的电阻Rx，我们要测出它的阻值，但手边只有一个电池组，一个电压表，一个单刀双掷开关，一个已知阻值电阻R0和几根导线，怎样测出Rx的阻值?请写出实验步骤，画出电路图，所测量的量和所求的量用符号和式子表示。（接好线后不能拆）1、开关打向1时电压表的示数为V1.2、开关打向2时电压表的示数为V2.R0RxV216有电流表、滑动变阻器（最大阻值为R0）、电压不变的电源、开关、导线若干，怎样测出未知电阻Rx的阻值?•1、当滑片在a点时，电流表示数为Ｉ1.得出电源电压U=I1xRｘ。•２、当滑片在ｂ点时，电流表的读数Ｉ２，电源电压为Ｕ＝Ｉ２ｘ（Ｒ０＋Rｘ）•３、Rｘ＝Ｉ2／（Ｉ1－Ｉ２）Ｒ０RxabR0AI1I27有电压表、滑动变阻器（最大阻值为R0）、电压不变的电源、开关、导线若干，怎样测出未知电阻Rx的阻值?•1、当滑片在a点时，电压表电压为U，即电源电压。•２、当滑片在ｂ点时，电压表的读数U1，即为Rx的电压。•Rx=U1xR0/(U-U1)RxabR0VUU1课堂小结伏阻法安阻法伏安法谢谢！
