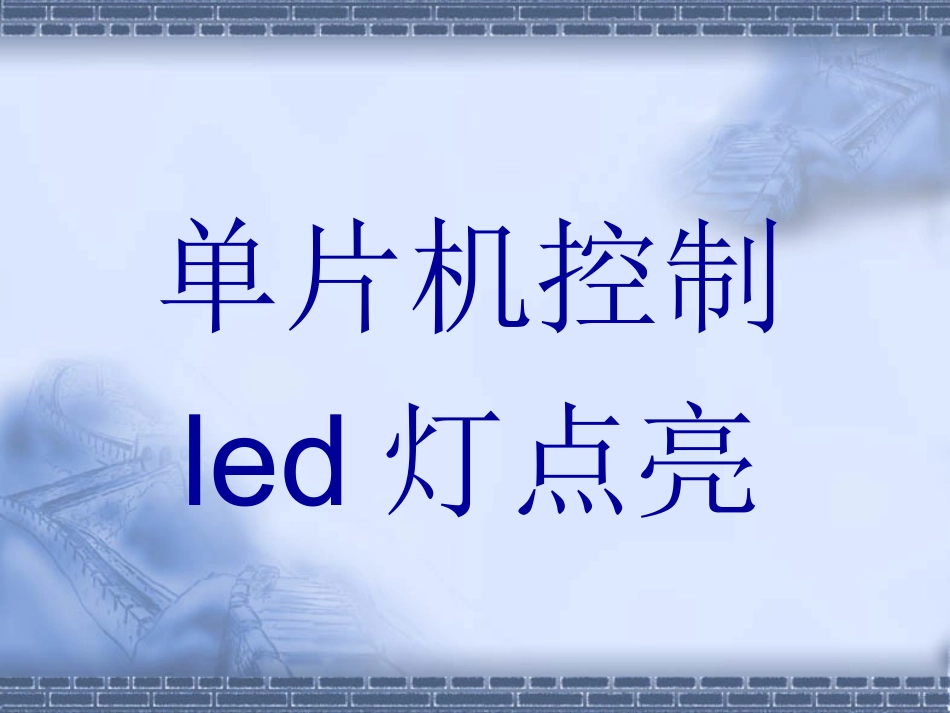

单片机控制LED灯点亮(C语言)VIP专享VIP免费

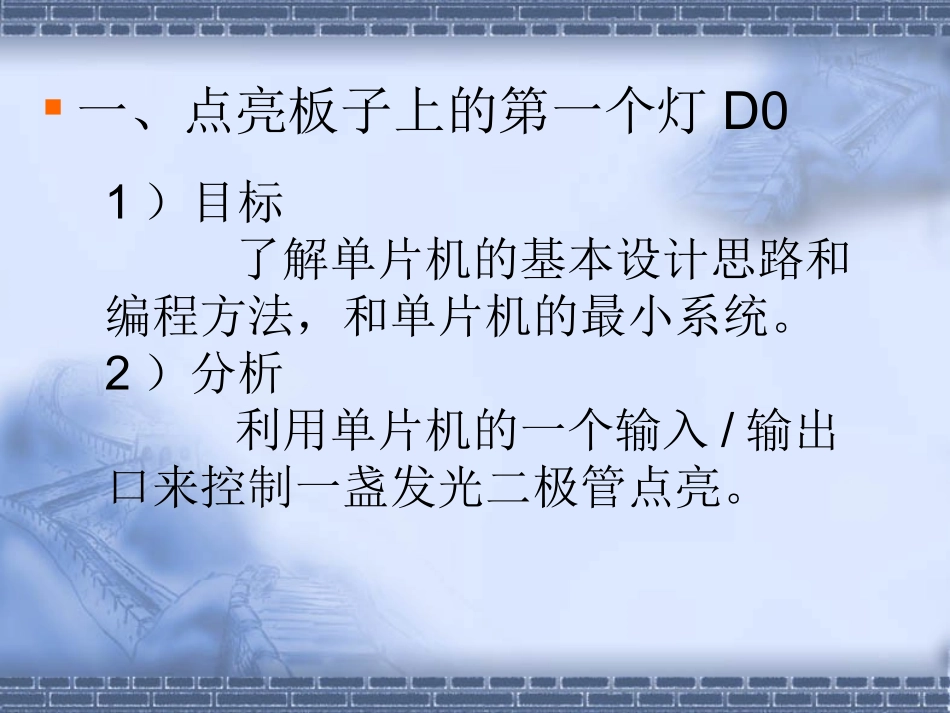

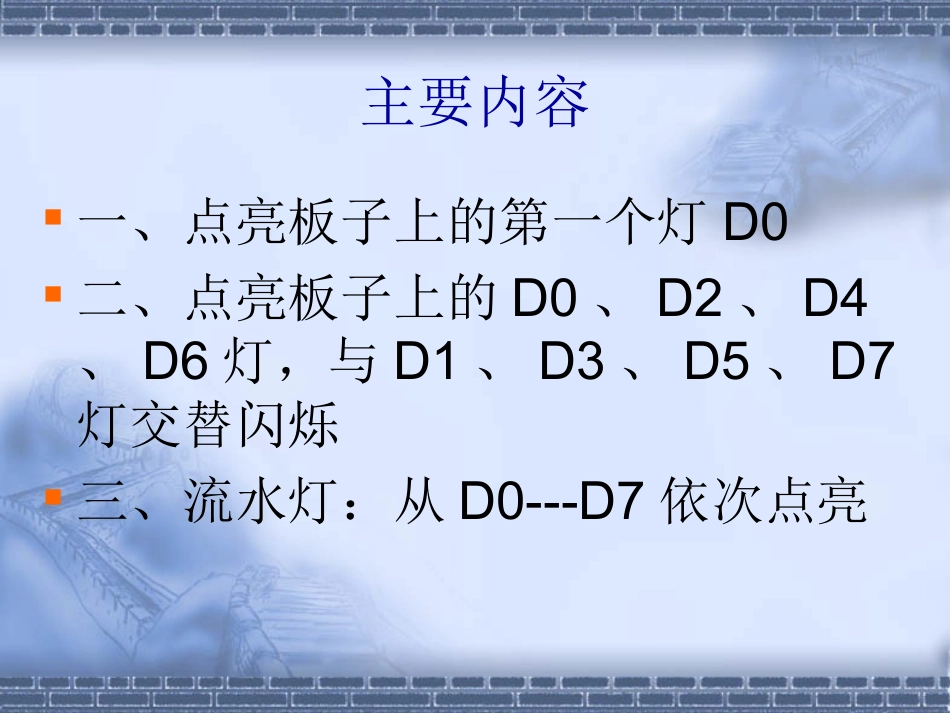

单片机控制led灯点亮主要内容一、点亮板子上的第一个灯D0二、点亮板子上的D0、D2、D4、D6灯，与D1、D3、D5、D7灯交替闪烁三、流水灯：从D0---D7依次点亮一、点亮板子上的第一个灯D01）目标了解单片机的基本设计思路和编程方法，和单片机的最小系统

2）分析利用单片机的一个输入/输出口来控制一盏发光二极管点亮

引脚：1)4个I/O口占了32个引脚2)电源和接地又占了2个引脚3)剩下的6个引脚是时钟引脚和控制引脚硬件说明使用单片机的P1口来驱动8个LED，发光二极管的阳极接高电平，故P1口为低电平时，就可以驱动其点亮D0与P1

0口是相连的，P1

0用来表示P1口的最低位；本任务中给单片机的P1

0口一个低电平信号即可完成控制

所以，只需给P1

0低电平信号，其他引脚均为高电平

点亮D0灯：D7D6D5D4D3D2D1D011111110从二进制转化为十六进制：0xfe源程序#includevoidmain(){P1=0xfe;}十六进制是二进制的简短表示形式

十进制中的0-15分别表示为十六进制的0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F熟练掌握二进制与十六进制之间的转换

规律：一般把四个二进制数放在一起转换成一个十六进制数，转换时先把二进制数转换成十进制数，再把十进制数转换成十六进制数

二进制和十六进制的转换如：0001B->1HB表示为二进制，H为十六进制1001B->9H1010B->AH00101100->2CH11111110->FEH在C语言编程中是不能用H的

十六进制整常数的前缀为0X或0x

十六进制整常数十六进制整常数的前缀为0X或0x

其数码取值为0~9，A~F或a~f

以下各数是合法的十六进制整常数：0X2A(十进制为42)0XA0(十进制为160)0XFFFF(十进制为65535
