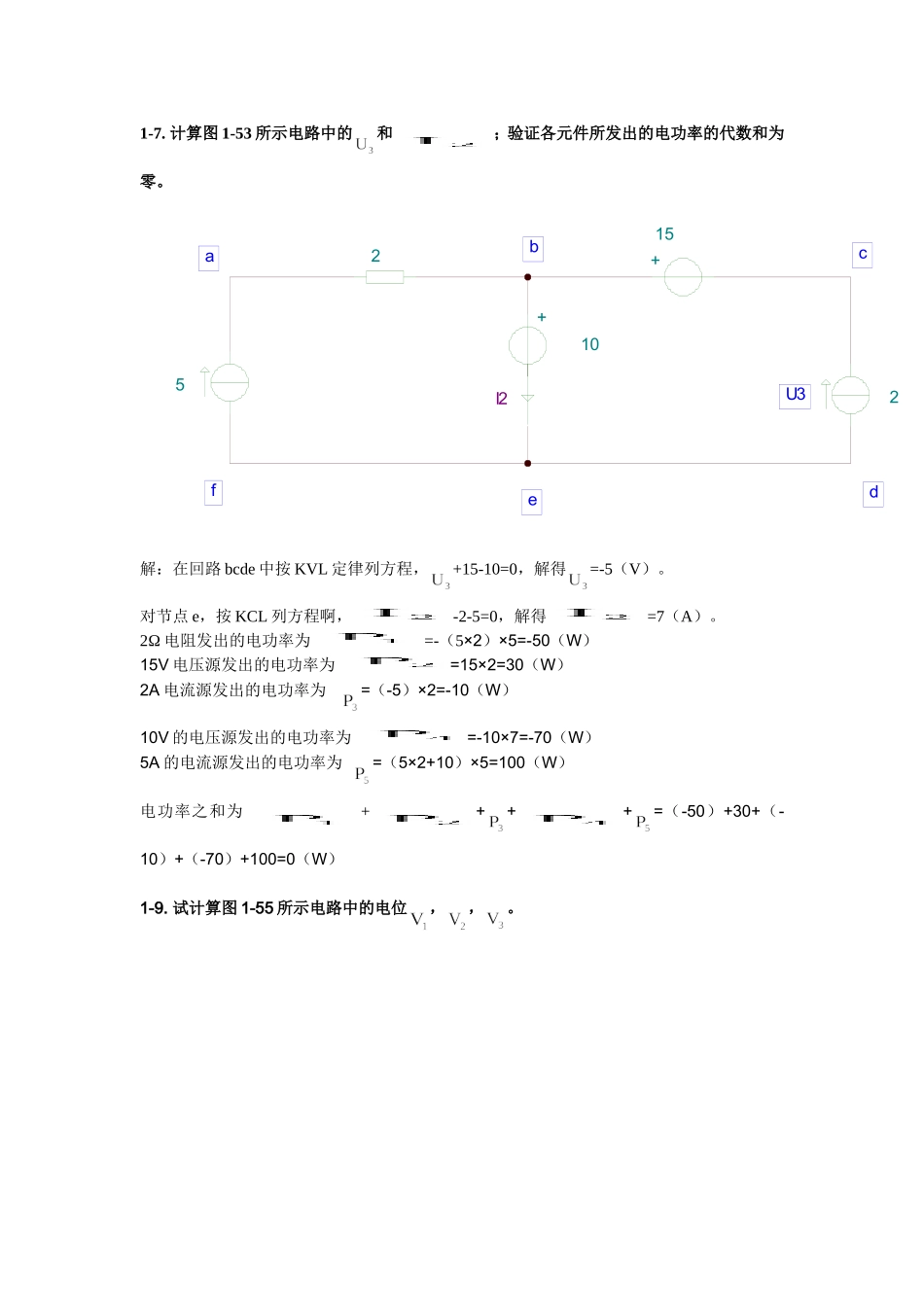

1-7.计算图1-53所示电路中的和；验证各元件所发出的电功率的代数和为零。2+10+1552I2U3abcdef解：在回路bcde中按KVL定律列方程，+15-10=0，解得=-5（V）。对节点e，按KCL列方程啊，-2-5=0，解得=7（A）。2Ω电阻发出的电功率为=-（5×2）×5=-50（W）15V电压源发出的电功率为=15×2=30（W）2A电流源发出的电功率为=（-5）×2=-10（W）10V的电压源发出的电功率为=-10×7=-70（W）5A的电流源发出的电功率为=（5×2+10）×5=100（W）电功率之和为++++=（-50）+30+（-10）+（-70）+100=0（W）1-9.试计算图1-55所示电路中的电位，，。21+512+10V1V2V32.5A解：由图可得，=10（V），=2.5×1=2.5（V），=+5=2.5+5=7.5（V）。1-12.电路如图1-58所示，用电源等效变换方法计算图1-58（a）中的电压U及图1-58（b）中的电流I。882530Ua22+58Ib解：两个8Ω的电阻等效为一个R==4Ω的电阻，5A电流源与2Ω电阻的并联变换为10V电压源与2Ω电阻的串联，如图a1，2Ω和4Ω的两电阻串联等效为一个6Ω的电阻。利用分压公式得U=10×=8.33（V）。24+1030a14.528b15V电压源与2Ω电阻的串联变换为2.5A电流源与2Ω电阻的并联，两个并联的电流源等效为一个4.5A的电流源，如图b1，利用分流公式得I=4.5×=0.9(A)。1-18电路如图1-64所示，开关S置于位置a时，安培表读数为5A，置于位置b时安培表读数为8A，问当S置于位置c时安培表读数为多少？1k1kA++12+5有源网络abcs解：开关s置于a时，只有有源网络作用，设为=5（A）开关s置于b时，由有源网络和12V电压源作用，设为，则+=8（A）开关s置于c时，由有源网络和5V电压源作用，设5V电压源单独作用时为由上可列方程：，解得=1.25（A）由此可得开关s置于c时电流表的电流为I=+=3.75（A）。1-24.用叠加原理计算图1-70所示电路中的U和I。21+103-+IUa2I解：当电压源单独作用时有2+1+2=10，解得=2(A)=1+2=3=3×2=6(A)当电流源单独作用时，以a为节点电位，按KCL得，再以顺时针回路按KVL得2+1×（+3）+2=0，联立两方程解得，最后叠加得。1-25求出图1-71所示电路的戴维南等效电路和诺顿等效电路。+123010I0.8II解：将受控电流源与电阻的并联等效为受控电压源与电阻的串联，如下图1，开路时电流为0，电阻上的电压也为0，所以开路电压为=12（V）。将两端口短路，则I=-，按顺时针方向列KVL方程得30+10+0.8I-12=0,解得=0.375（A），等效电阻R==32（Ω）.戴维南等效电路和诺顿等效电路分别为图a与图b。+123010I0.8II1图+1232a图32375mb图1-26电路如图1-72所示，试用戴维南定理计算电流。+109314IabI1I25I1解：由A图两个回路计算开路电压，==1（A），=3×5+=16(V)。如图B，将10V电压源置为0，在端口处外加电流I，由图中回路3,4列出KVL方程，解得U=2.4I，所以R=如图C所示为戴维南等效电路，则。+10931IabI1I25I112A931IabI15I134BI+1642.4I2C
