单元一：混合动力汽车构造与工作原理VIP免费

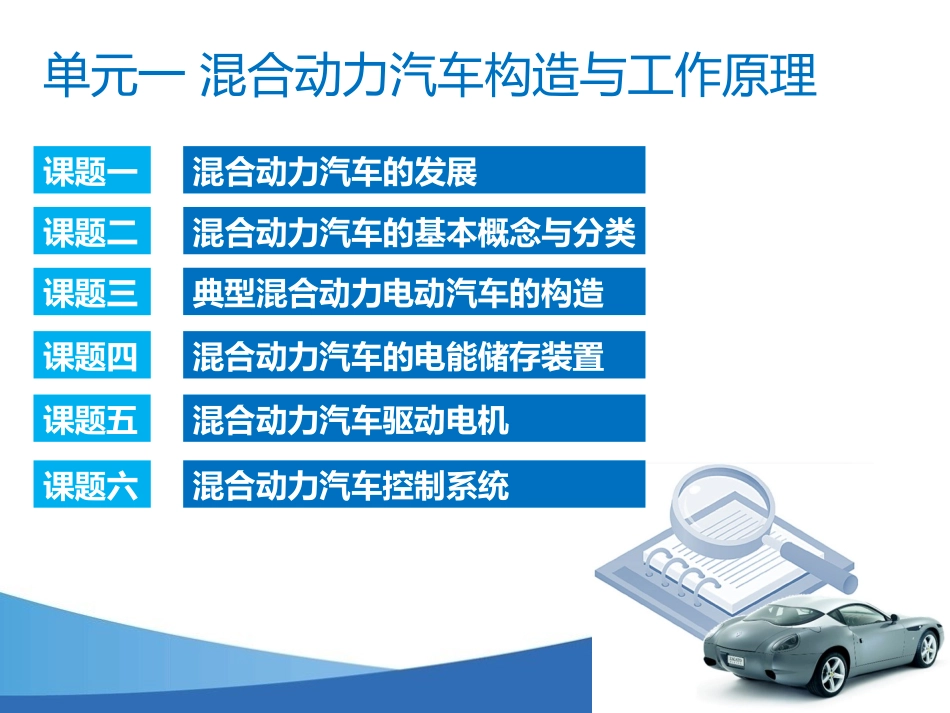

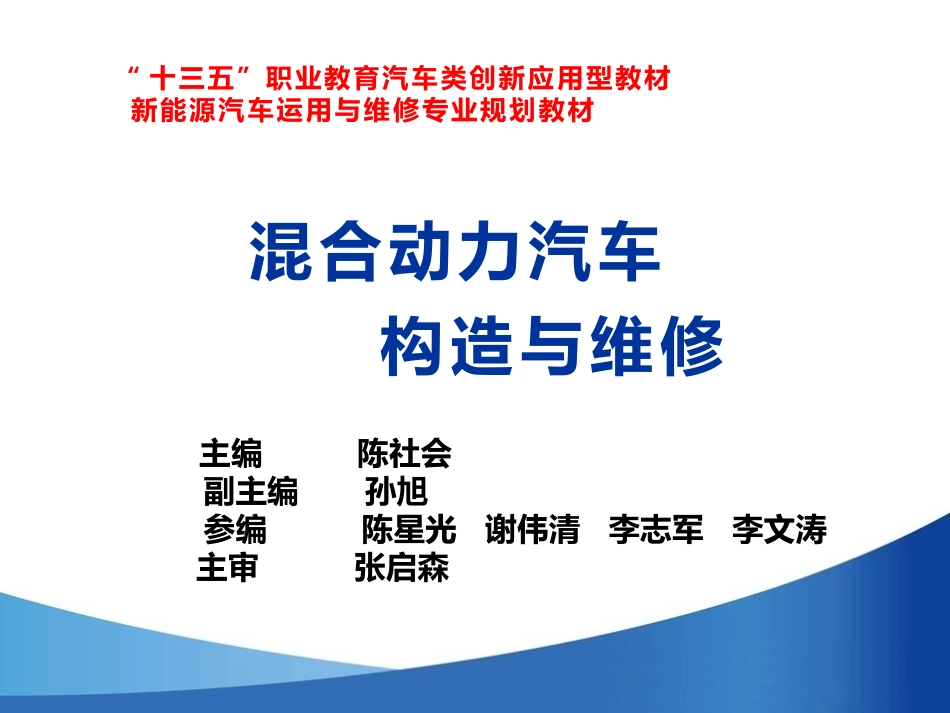

混合动力汽车构造与维修“十三五”职业教育汽车类创新应用型教材新能源汽车运用与维修专业规划教材主编陈社会副主编孙旭参编陈星光谢伟清李志军李文涛主审张启森单元一混合动力汽车构造与工作原理混合动力汽车的发展课题一混合动力汽车的基本概念与分类课题二典型混合动力电动汽车的构造课题三混合动力汽车的电能储存装置课题四混合动力汽车驱动电机课题五混合动力汽车控制系统课题六混合动力汽车的发展课题一国外混合动力汽车的发展一1899年巴黎美术展览馆展出了世界最早的两款混合动力汽车,一款是由比利时Pieper研究院开发的并联式混合动力汽车，该车装有一台由电机和铅酸蓄电池组辅助的小型空冷汽油发动机。当该混合动力汽车滑行或停车时,发动机给蓄电池组充电;当所需驱动功率大于发动机额定值时,电机即时提供辅助的功率。国外混合动力汽车的发展一另一款是由法国Vendovelli与Priestly公司制造的第一辆串联式混合动力汽车,它由纯商品化的电动汽车衍生而来。该车是一辆三轮车,在其两个后轮上分别装有独立的电机。与1.1kW发电机相组合的一台559.28W的汽油发动机安装在拖车上,并被拖带在该车后面,以通过对蓄电池组的再充电扩展其续航里程。国外混合动力汽车的发展一从1899年到1914年,这期间出现了兼有并联和串联的其他形式的混合动力汽车。早期混合动力汽车的制造是为了辅助功率偏小的内燃机汽车,或是为了增进电动汽车的续航里程。混合动力汽车利用了基本的电动汽车应用技术,且使之实用化。国外混合动力汽车的发展一VictorWouk博士被公认为是推进混合动力汽车的近代研究者。1975年,他与同事们一起制造了一辆BuickSkylark型并联式混合动力汽车。该车发动机是马自达旋转式发动机,它与手动变速器配合,并由一台固定于传动装置前端的11.19kW的他励直流电机予以辅助,8个12V的汽车蓄电池组用于能量的储存,最高速度可达129km/h,0~96km/h加速时间约16s。国外混合动力汽车的发展一1973年和1977年的两次石油危机以及不断增加的环境忧虑并没有促使混合动力汽车成功地进入市场。研究工作主要集中在纯电动汽车,许多纯电动汽车的原型在20世纪80年代制成。期间,由于实用的电子技术、现代电机和蓄电池应用技术的欠缺,所以才导致了对混合动力汽车兴趣的不足。国外混合动力汽车的发展一20世纪90年代,当纯电动汽车难以达到实用化目标的事实变得很明朗时,人们对混合动力汽车的概念产生了很大的兴趣。福特汽车公司启动了福特混合动力汽车挑战计划。全世界汽车制造业生产的混合动力汽车原型取得了巨大的进步,它们在燃油经济性方面超过了对应的内燃机汽车。国外混合动力汽车的发展一在美国,道奇汽车公司制造了Intrepid(无畏)ESX-1、ESX-2和ESX-3型混合动力汽车。ESX-1型混合动力汽车是串联式混合动力汽车,它装备有一个小型涡轮增压的三气缸柴油机和一个蓄电池组;在后轮上安置有两个7.46kW的电机。当时,美国政府提出“新一代汽车合作伙伴计划(PNGV)”,它包含燃油经济性可达80mile/gal(1gal=3.78541dm3)的中型轿车的目标。国外混合动力汽车的发展一福特公司的Prodigy(奇迹)和通用公司的Precept(方案)均是起因于该计划的成果。Prodigy(图1-1)和Precept(图1-2)两车都是并联式混合动力汽车,装备有与无润滑油离合器的手动变速器相配合的小型涡轮增压的柴油机。图1-1福特Prodigy国外混合动力汽车的发展一图1-2通用Precept国外混合动力汽车的发展一1997年丰田公司在日本推出了普锐斯(Prius)混合动力汽车,截至2015年7月全球销量突破800万辆。在2005年,将混合动力系统运用到雷克萨斯上。2006年丰田公司在美国推出凯美瑞混合动力汽车。国外混合动力汽车的发展一本田公司也推出了Insight和Civic混合动力汽车。这些混合动力汽车目前在全世界得到了有效的应用,实现了燃油消耗量的优化。丰田公司的Prius和本田公司的Insight混合动力汽车具有历史性的价值,它们是解决私家车燃油消耗难题的当代首批商品化的混合动力汽车。我国混合动力汽车的发展现状二目前,我国各大汽车集团都在进行混合动力汽车的研发。一汽研发的红旗HQ3于2006年投产;东风集团的混合动力公交车已于2005年7月完成最终产品定型样车试验并通过验收;奇瑞集团成...
