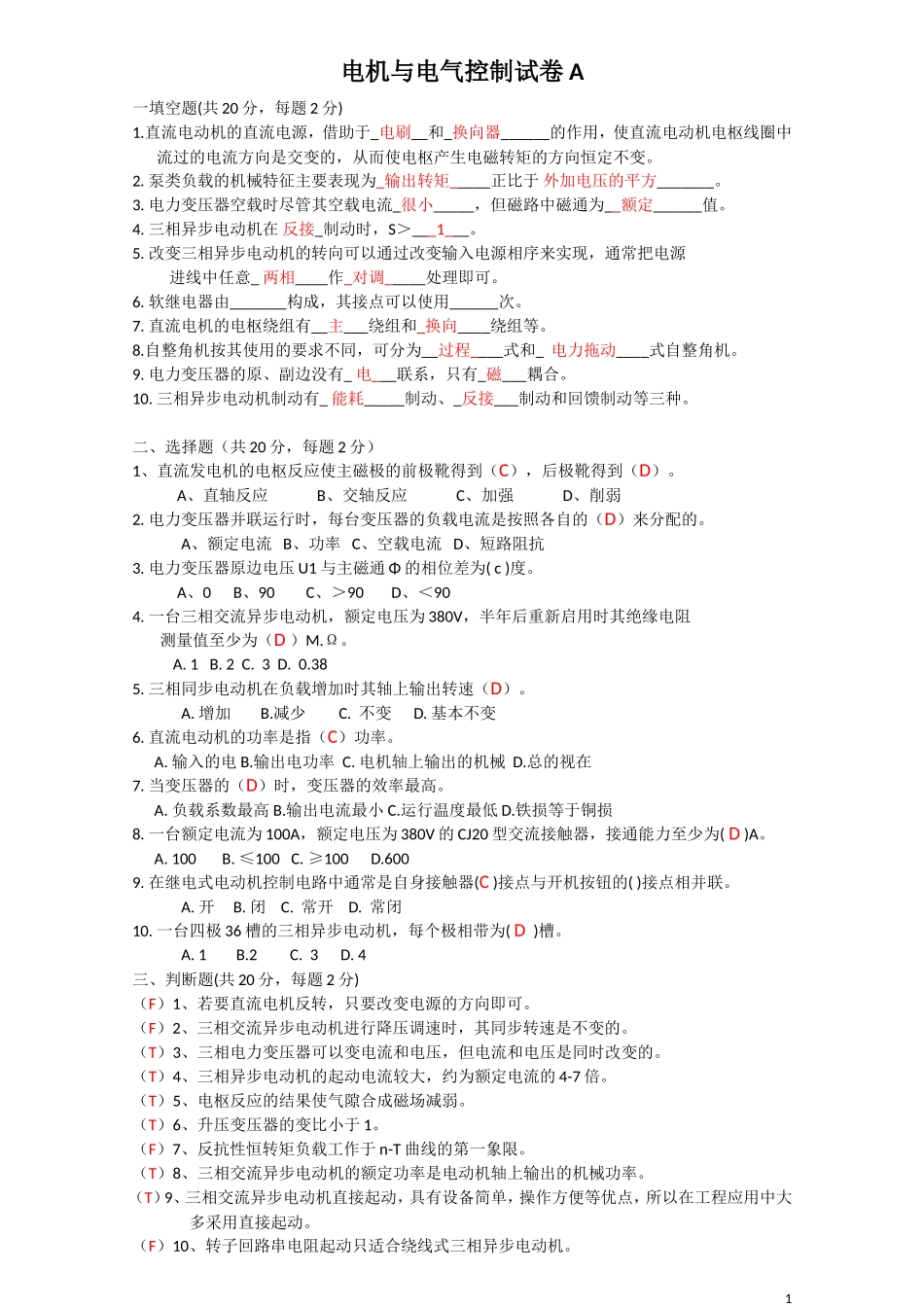

电机与电气控制试卷A一填空题(共20分，每题2分)1.直流电动机的直流电源，借助于_电刷__和_换向器______的作用，使直流电动机电枢线圈中流过的电流方向是交变的，从而使电枢产生电磁转矩的方向恒定不变。2.泵类负载的机械特征主要表现为_输出转矩_____正比于外加电压的平方_______。3.电力变压器空载时尽管其空载电流_很小_____，但磁路中磁通为__额定______值。4.三相异步电动机在反接_制动时，S＞___1___。5.改变三相异步电动机的转向可以通过改变输入电源相序来实现，通常把电源进线中任意_两相____作_对调_____处理即可。6.软继电器由_______构成，其接点可以使用______次。7.直流电机的电枢绕组有__主___绕组和_换向____绕组等。8.自整角机按其使用的要求不同，可分为__过程____式和_电力拖动____式自整角机。9.电力变压器的原、副边没有_电___联系，只有_磁___耦合。10.三相异步电动机制动有_能耗_____制动、_反接___制动和回馈制动等三种。二、选择题（共20分，每题2分）1、直流发电机的电枢反应使主磁极的前极靴得到（C），后极靴得到（D）。A、直轴反应B、交轴反应C、加强D、削弱2.电力变压器并联运行时，每台变压器的负载电流是按照各自的（D）来分配的。A、额定电流B、功率C、空载电流D、短路阻抗3.电力变压器原边电压U1与主磁通Φ的相位差为(c)度。A、0B、90C、＞90D、＜904.一台三相交流异步电动机，额定电压为380V，半年后重新启用时其绝缘电阻测量值至少为（D）M.Ω。A.1B.2C.3D.0.385.三相同步电动机在负载增加时其轴上输出转速（D）。A.增加B.减少C.不变D.基本不变6.直流电动机的功率是指（C）功率。A.输入的电B.输出电功率C.电机轴上输出的机械D.总的视在7.当变压器的（D）时，变压器的效率最高。A.负载系数最高B.输出电流最小C.运行温度最低D.铁损等于铜损8.一台额定电流为100A，额定电压为380V的CJ20型交流接触器，接通能力至少为(D)A。A.100B.≤100C.≥100D.6009.在继电式电动机控制电路中通常是自身接触器(C)接点与开机按钮的()接点相并联。A.开B.闭C.常开D.常闭10.一台四极36槽的三相异步电动机，每个极相带为(D)槽。A.1B.2C.3D.4三、判断题(共20分，每题2分)（F）1、若要直流电机反转，只要改变电源的方向即可。（F）2、三相交流异步电动机进行降压调速时，其同步转速是不变的。（T）3、三相电力变压器可以变电流和电压，但电流和电压是同时改变的。（T）4、三相异步电动机的起动电流较大，约为额定电流的4-7倍。（T）5、电枢反应的结果使气隙合成磁场减弱。（T）6、升压变压器的变比小于1。（F）7、反抗性恒转矩负载工作于n-T曲线的第一象限。（T）8、三相交流异步电动机的额定功率是电动机轴上输出的机械功率。（T）9、三相交流异步电动机直接起动，具有设备简单，操作方便等优点，所以在工程应用中大多采用直接起动。（F）10、转子回路串电阻起动只适合绕线式三相异步电动机。1四、简荅题(共10分，每题2分)1.直流电动机和交流电动机进行能耗制动时，其最大区别是什么？2.变压器并联运行的条件是什么？3.简述三相同步电动机的工作原理？4.交流接触器的使用类别有AC-1～AC-5，那么AC-3指的是哪一类负载？5.用钳形电流表测量三相不平衡电流，应如何操作？五、问荅题(10分)1、三相异电动机的日常维护项目有哪些？六、作图题(10分)设计三相异步电动机星三角降压起动控制电路。七、看图回荅问题（10分）CA6140车床电路如下图所示：1．简述主轴电动机的开机过程。(5分)22．说明电气拖动控制电路中线号的编号规则。(5分)电机与电气控制试A卷答案一、填空题1电刷，换向器6高，电压损耗2输出转距，外加电压的平方7主绕组，换向绕组3很小，额定8过程，电力拖动4反接，19磁，电5两相，对调10能耗，反接二、选择题选择题12345678910答案C，DDD，CDDCDDCD三、填空题判断题12345678910答案╳╳√√√√╳√√╳四、简答题1、相对于标准环境温度的温度上升值。2、增加信号的数量，增加接点的数量和容量。3、RL型螺旋熔断器。34、缓慢地将一次负载减至零后更换互感器。5、同时夹住本根相线进行测量。五、画出Y/D降压起动线路图FU2KMU12V12W12U11V11W11U13V13W13U1V1W1W2U2...
