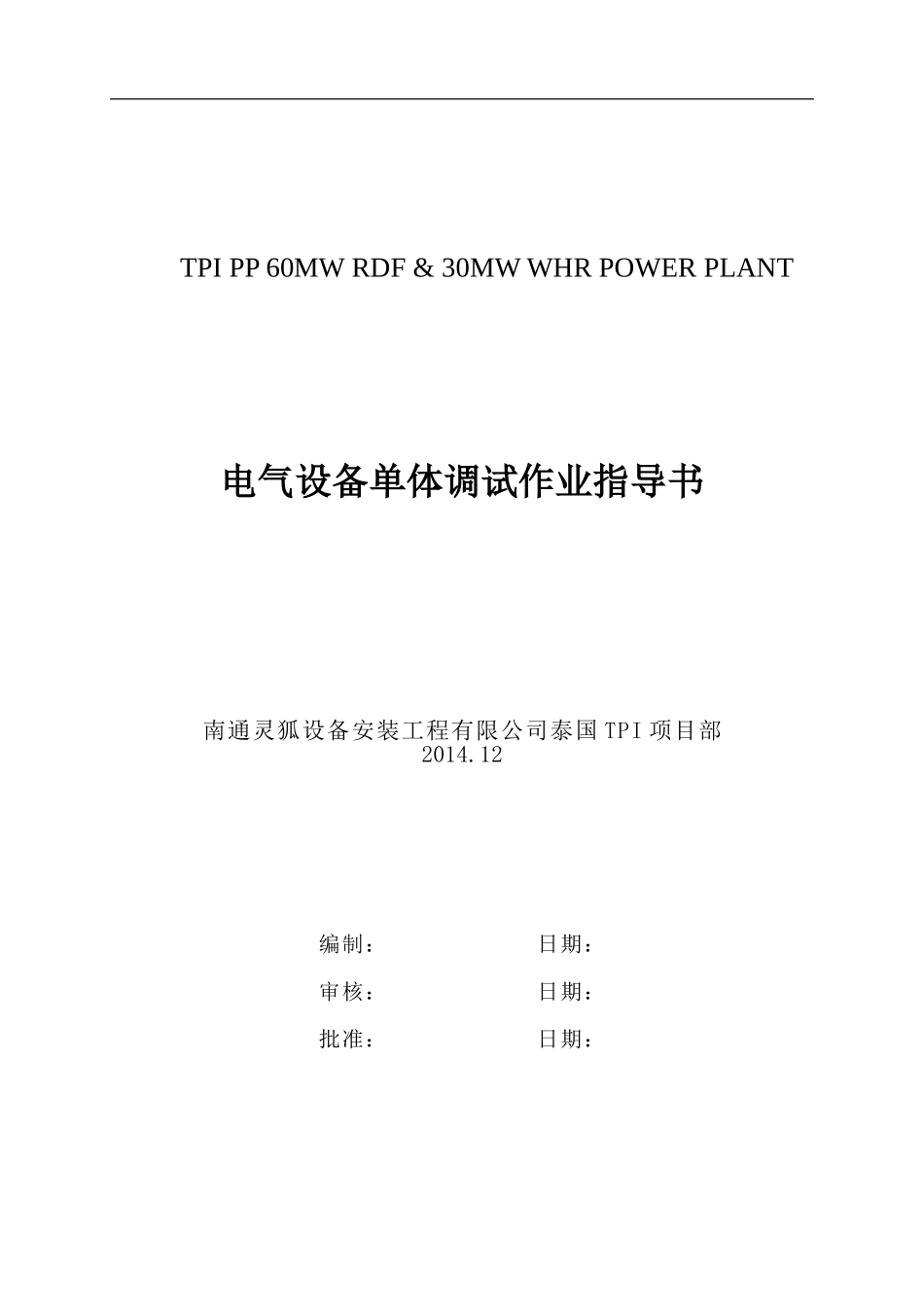

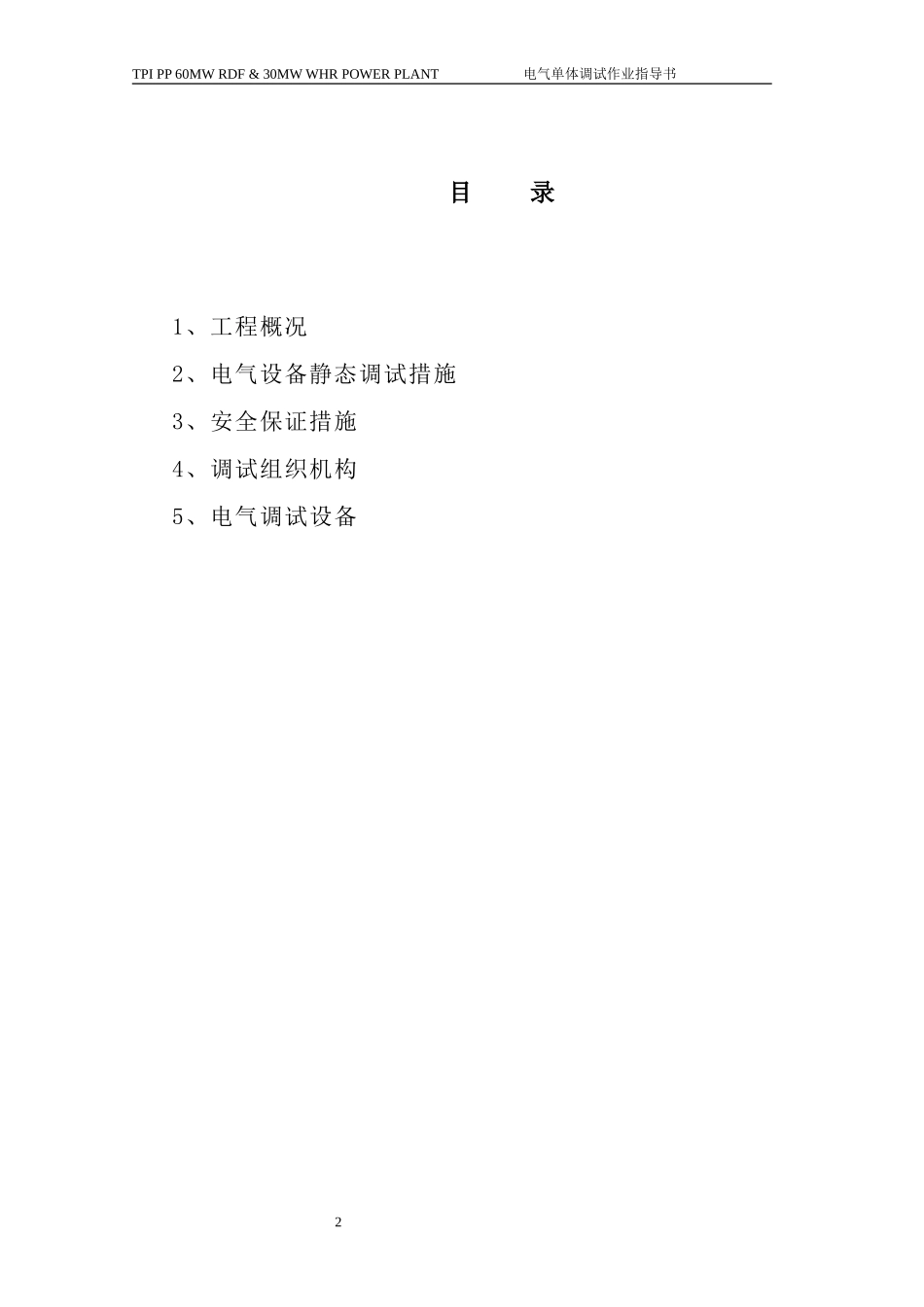

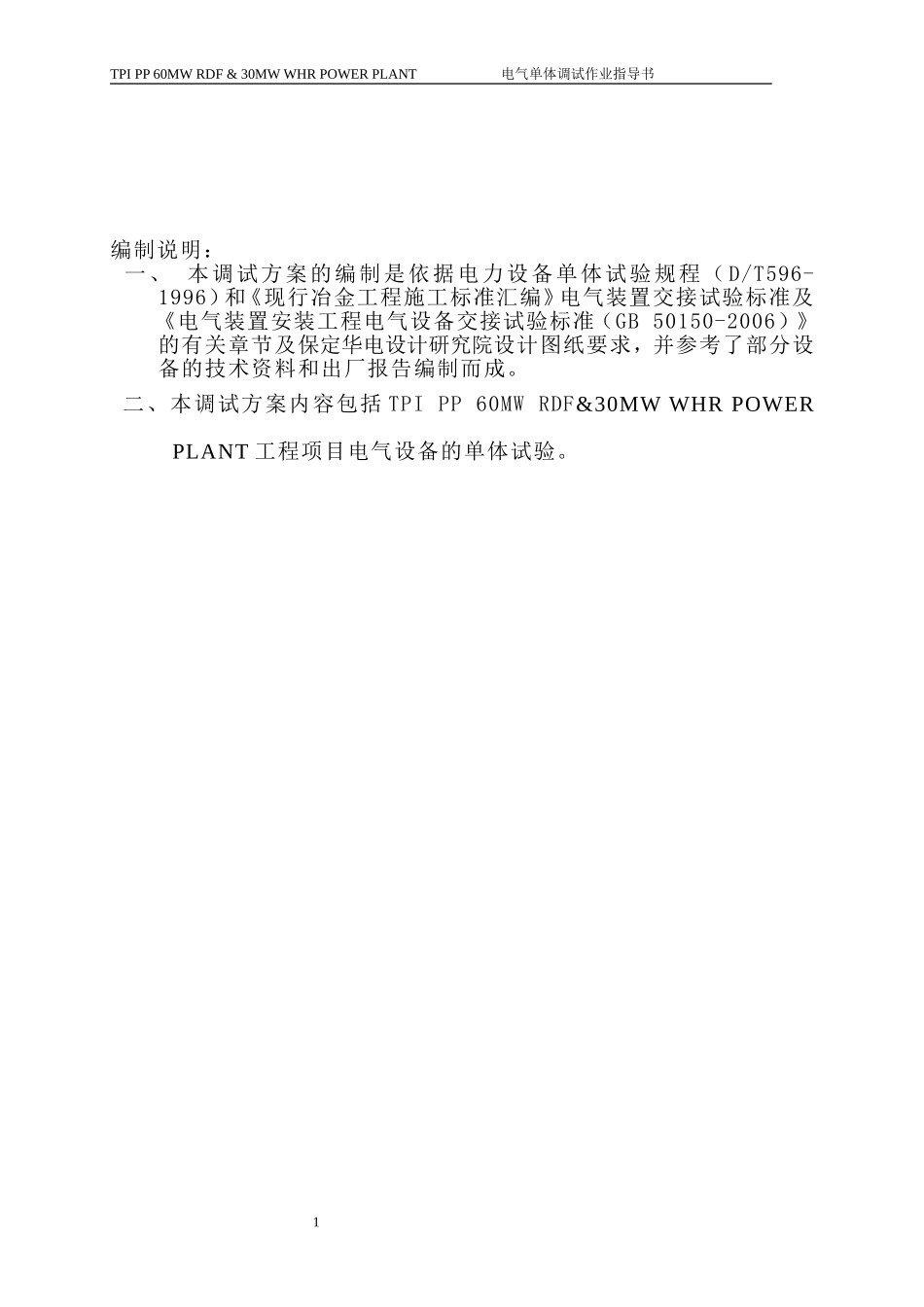

TPIPP60MWRDF&30MWWHRPOWERPLANT电气设备单体调试作业指导书南通灵狐设备安装工程有限公司泰国TPI项目部2014.12编制：日期：审核：日期：批准：日期：TPIPP60MWRDF&30MWWHRPOWERPLANT电气单体调试作业指导书编制说明：一、本调试方案的编制是依据电力设备单体试验规程（D/T596-1996）和《现行冶金工程施工标准汇编》电气装置交接试验标准及《电气装置安装工程电气设备交接试验标准（GB50150-2006）》的有关章节及保定华电设计研究院设计图纸要求，并参考了部分设备的技术资料和出厂报告编制而成。二、本调试方案内容包括TPIPP60MWRDF&30MWWHRPOWERPLANT工程项目电气设备的单体试验。1TPIPP60MWRDF&30MWWHRPOWERPLANT电气单体调试作业指导书目录1、工程概况2、电气设备静态调试措施3、安全保证措施4、调试组织机构5、电气调试设备2TPIPP60MWRDF&30MWWHRPOWERPLANT电气单体调试作业指导书一.工程概况1.1工程简介本工程TPIPP60MWRDF&30MWWHRPOWERPLANT项目电气设备单体试验1.2主要调试设备统计：序号项目名称单位数量160MW汽轮发电机台1230MW汽轮发电机台126KV电机直接启动台736KV电机变频启动台64变压器（油浸变）台55变压器（干式变）台766KV系统高压柜面3076KV系统母线段38交流变频调速电动机（150KW以上）台69交流变频调速电动机调试（50KW以下）台3010低压交流电动机（50KW以下）台20811事故照明切换装置调试系统1二、电气设备静态调试措施1试验标准1.1《电力设备单体试验规程》（DL/T596-1996）1.2《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1.3保定华电设计院图册及相关整定值；3TPIPP60MWRDF&30MWWHRPOWERPLANT电气单体调试作业指导书1.4设备厂家试验技术资料；2基本要求2.1、绝缘电阻、吸收比测量2.1.1电气设备的绝缘电阻应在设备安装前、后，交、直流耐压试验前、后，送电前等情况下多次进行测量。2.1.2测量绝缘电阻时，使用兆欧表的电压等级,应按下列规定进行：500V以下至100V的电气设备或回路，使用500V兆欧表。10000V以下至3000V的电气设备或回路，使用2500V兆欧表。2.2、交流耐压试验：交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，时间为1min。2.3、标准仪表调试用仪表应按计量法规要求检定合格，并在有效期内，其精确等级应能满足被测试设备精度的要求。3主要电气设备试验项目及要求3.1、试验方法3.1.1直流电阻测量电压互感器一次绕组在10Ω以上的直流电阻的测量使用单臂电桥；变压器绕组、电动机绕组线圈，发电机绕组线圈、真空断路器导电回路接触电阻，电压互感器二次绕组等10Ω以下的直流电阻测量使用感性负载直流电阻测试仪。3.1.2直流耐压试验及泄漏电流测量用成套漏电测试仪进行试验，试验电压值及要求见标准规范。3.1.3工频交流耐压试验使用成套工频耐压试验设备，试验电压值根据各设备规范要求。3.1.4变比测量变压器、电压互感器等设备变压比的测量使用变比测试仪，测试方法、步骤参见使用说明书。电流互感器变流比的测量用大电流发生器、标准电流互感器、标准电流表进行校验。3.1.5介质损耗角正切值tgδ的测量使用QS1交流电桥，两极对地绝缘的被试物用正接法，一极对地绝缘的被试物用反接法。3.2、主要电气设备试验项目3.2.1发电机励磁机3.2.1.1测量绕组绝缘电阻和吸收比额定电压为1000V以下，常温下绝缘电阻值不应低于0.5MΩ；额定电压为1000V以上，在运行温度时的绝缘电阻值，定子绕组不应低于每千伏1MΩ，转子绕组不应低于每千伏0.5MΩ。1000V及以上的电动机应测量吸收比。吸收比不应低于1.2，中性点可拆开的应分相测量。3.2.1.2测量绕组的直流电阻1000V以上或100kW以上的电动机各绕组直流电阻值相互差别不应超过其最小值的2%，中性点未引出的电动机可测量线间直流电4TPIPP60MWRDF&30MWWHRPOWERPLANT电气单体调试作业指导书阻，其相互差别不应超过其最小值的1%。3.1.3定子绕组直流耐压试验和泄漏电流测量1000V以上及1000kW以上、中性点连线已引出至出线端子板的定子绕组应分相进行直流耐压试验。试验电压为定子绕组额定电压的3倍。在规定的试验电压下，各相泄漏电流的值不应大于最小值的100%，当最大泄漏电流在20uA以下时...
