定位测量放线施工方案 (2)VIP专享VIP免费

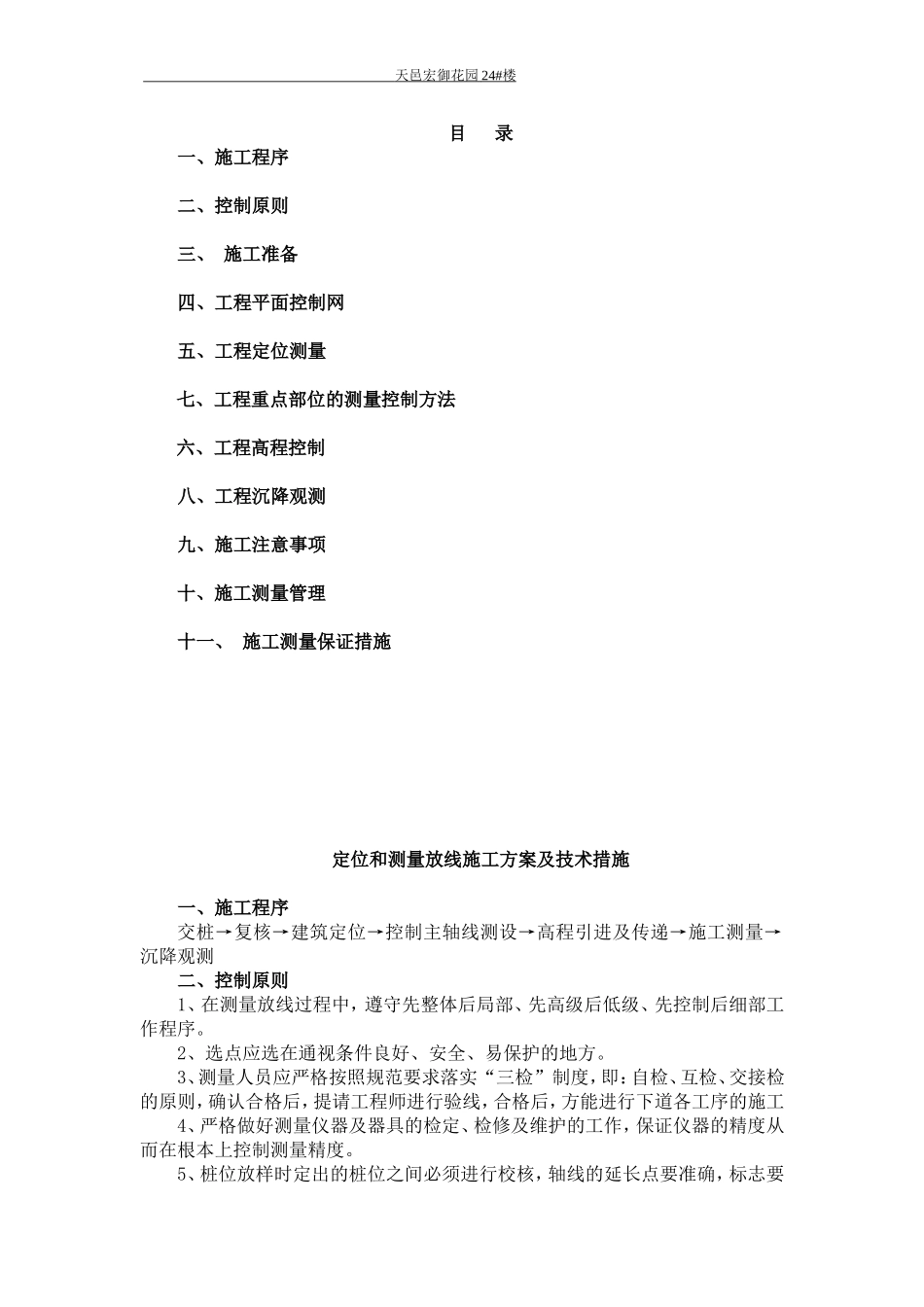

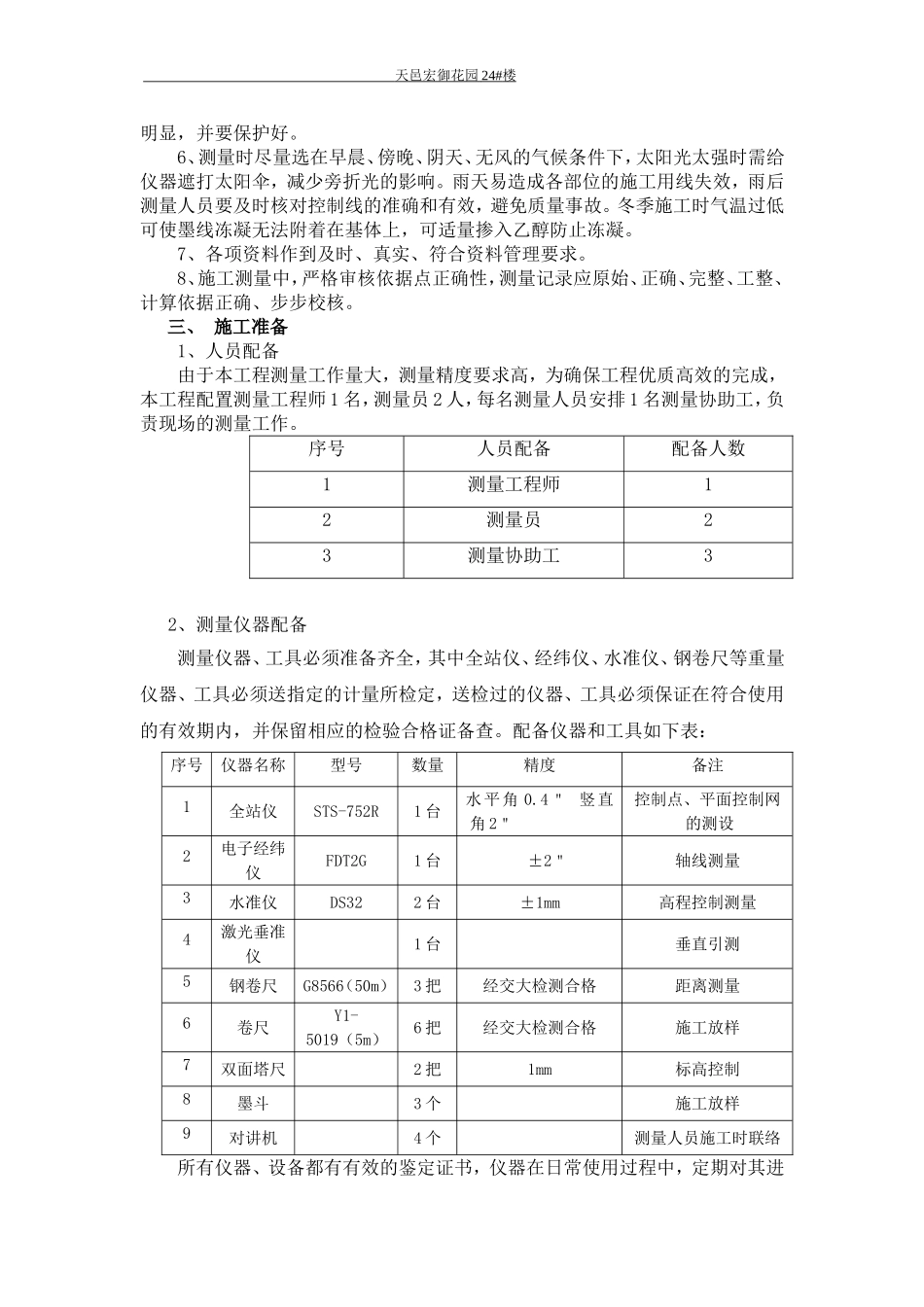

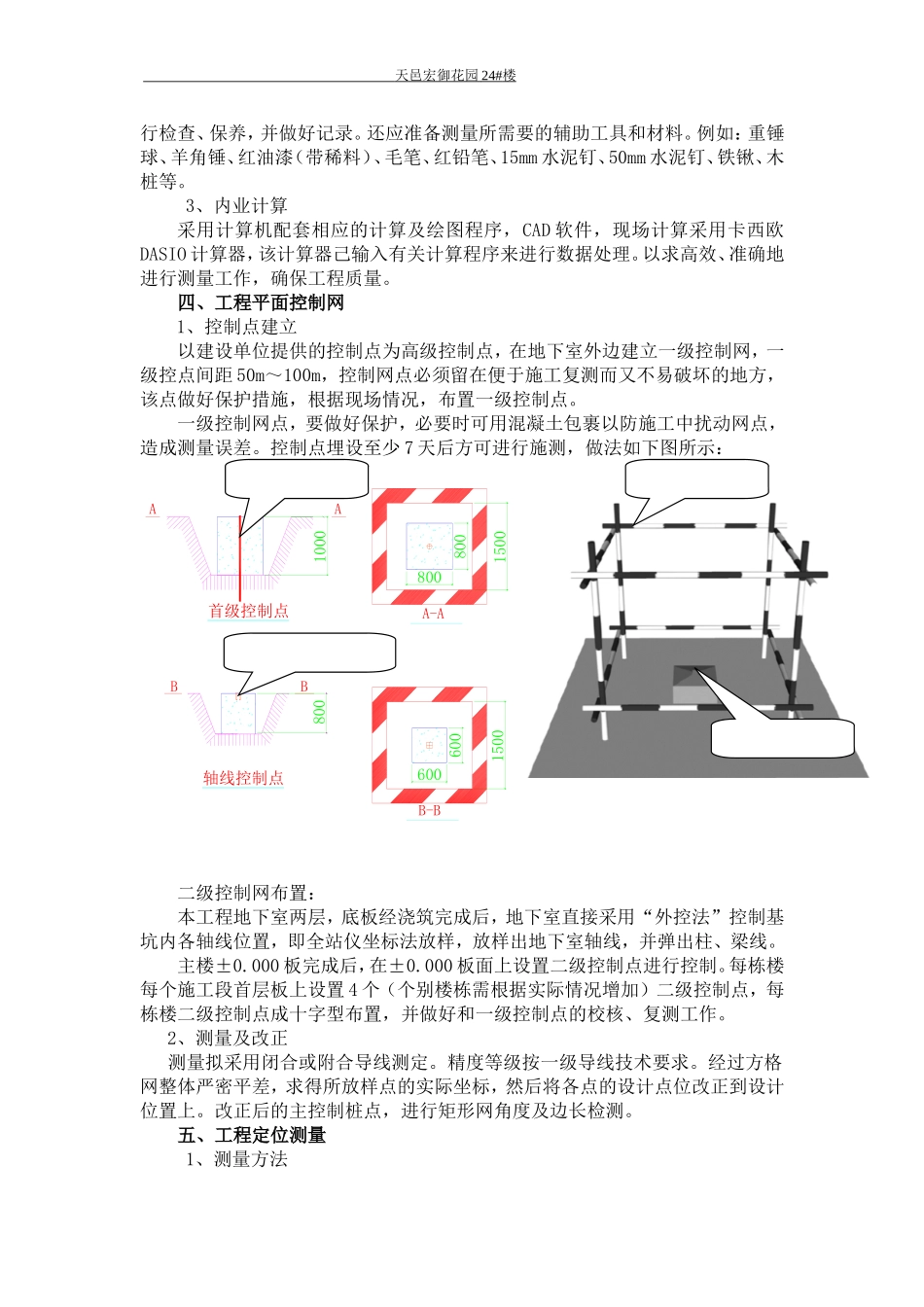

天邑宏御花园24#楼目录一、施工程序二、控制原则三、施工准备四、工程平面控制网五、工程定位测量七、工程重点部位的测量控制方法六、工程高程控制八、工程沉降观测九、施工注意事项十、施工测量管理十一、施工测量保证措施定位和测量放线施工方案及技术措施一、施工程序交桩→复核→建筑定位→控制主轴线测设→高程引进及传递→施工测量→沉降观测二、控制原则1、在测量放线过程中，遵守先整体后局部、先高级后低级、先控制后细部工作程序。2、选点应选在通视条件良好、安全、易保护的地方。3、测量人员应严格按照规范要求落实“三检”制度，即：自检、互检、交接检的原则，确认合格后，提请工程师进行验线，合格后，方能进行下道各工序的施工4、严格做好测量仪器及器具的检定、检修及维护的工作，保证仪器的精度从而在根本上控制测量精度。5、桩位放样时定出的桩位之间必须进行校核，轴线的延长点要准确，标志要天邑宏御花园24#楼明显，并要保护好。6、测量时尽量选在早晨、傍晚、阴天、无风的气候条件下，太阳光太强时需给仪器遮打太阳伞，减少旁折光的影响。雨天易造成各部位的施工用线失效，雨后测量人员要及时核对控制线的准确和有效，避免质量事故。冬季施工时气温过低可使墨线冻凝无法附着在基体上，可适量掺入乙醇防止冻凝。7、各项资料作到及时、真实、符合资料管理要求。8、施工测量中，严格审核依据点正确性，测量记录应原始、正确、完整、工整、计算依据正确、步步校核。三、施工准备1、人员配备由于本工程测量工作量大，测量精度要求高，为确保工程优质高效的完成，本工程配置测量工程师1名，测量员2人，每名测量人员安排1名测量协助工，负责现场的测量工作。序号人员配备配备人数1测量工程师12测量员23测量协助工32、测量仪器配备测量仪器、工具必须准备齐全，其中全站仪、经纬仪、水准仪、钢卷尺等重量仪器、工具必须送指定的计量所检定，送检过的仪器、工具必须保证在符合使用的有效期内，并保留相应的检验合格证备查。配备仪器和工具如下表：序号仪器名称型号数量精度备注1全站仪STS-752R1台水平角0.4＂竖直角2＂控制点、平面控制网的测设2电子经纬仪FDT2G1台±2＂轴线测量3水准仪DS322台±1mm高程控制测量4激光垂准仪1台垂直引测5钢卷尺G8566（50m）3把经交大检测合格距离测量6卷尺Y1-5019（5m）6把经交大检测合格施工放样7双面塔尺2把1mm标高控制8墨斗3个施工放样9对讲机4个测量人员施工时联络所有仪器、设备都有有效的鉴定证书，仪器在日常使用过程中，定期对其进天邑宏御花园24#楼行检查、保养，并做好记录。还应准备测量所需要的辅助工具和材料。例如：重锤球、羊角锤、红油漆（带稀料）、毛笔、红铅笔、15mm水泥钉、50mm水泥钉、铁锹、木桩等。3、内业计算采用计算机配套相应的计算及绘图程序，CAD软件，现场计算采用卡西欧DASIO计算器，该计算器己输入有关计算程序来进行数据处理。以求高效、准确地进行测量工作，确保工程质量。四、工程平面控制网1、控制点建立以建设单位提供的控制点为高级控制点，在地下室外边建立一级控制网，一级控点间距50m～100m，控制网点必须留在便于施工复测而又不易破坏的地方，该点做好保护措施，根据现场情况，布置一级控制点。一级控制网点，要做好保护，必要时可用混凝土包裹以防施工中扰动网点，造成测量误差。控制点埋设至少7天后方可进行施测，做法如下图所示：二级控制网布置：本工程地下室两层，底板经浇筑完成后，地下室直接采用“外控法”控制基坑内各轴线位置，即全站仪坐标法放样，放样出地下室轴线，并弹出柱、梁线。主楼±0.000板完成后，在±0.000板面上设置二级控制点进行控制。每栋楼每个施工段首层板上设置4个（个别楼栋需根据实际情况增加）二级控制点，每栋楼二级控制点成十字型布置，并做好和一级控制点的校核、复测工作。2、测量及改正测量拟采用闭合或附合导线测定。精度等级按一级导线技术要求。经过方格网整体严密平差，求得所放样点的实际坐标，然后将各点的设计点位改正到设计位置上。改正后的主控制桩点，进行矩形网角度及边长检测。五、工程定位测量1、测量方法15001500600B-B轴线控制点BBA首...
