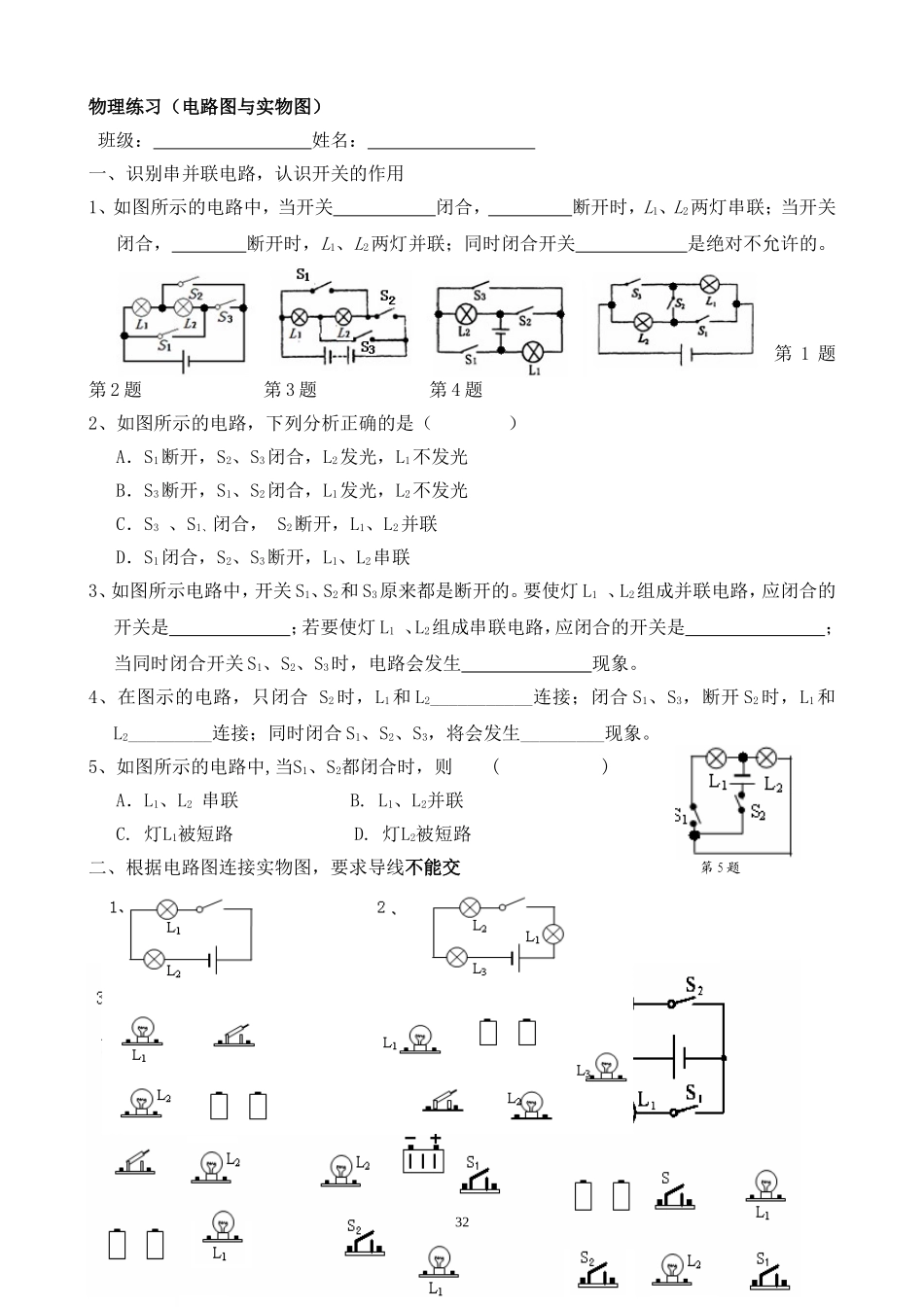

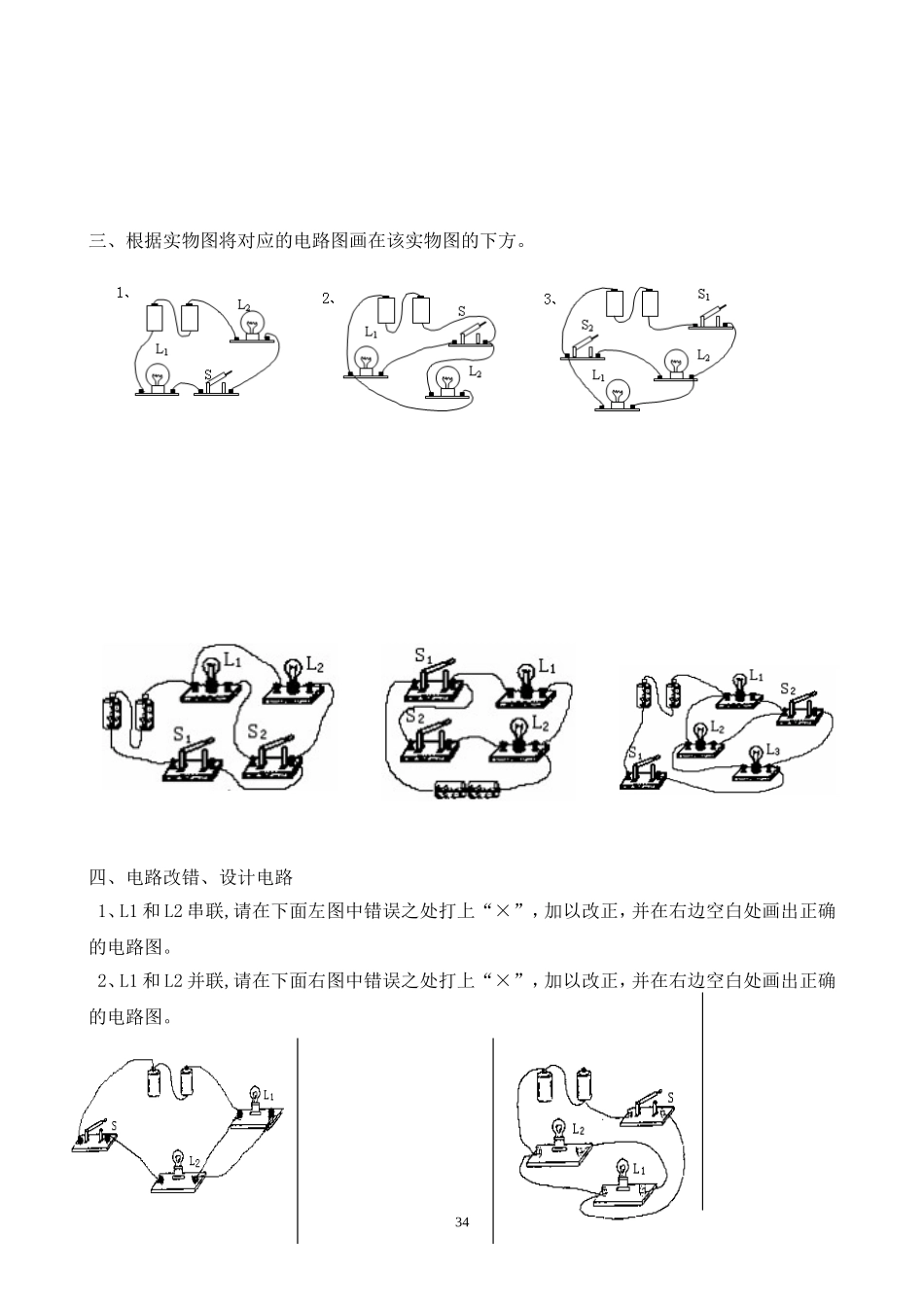

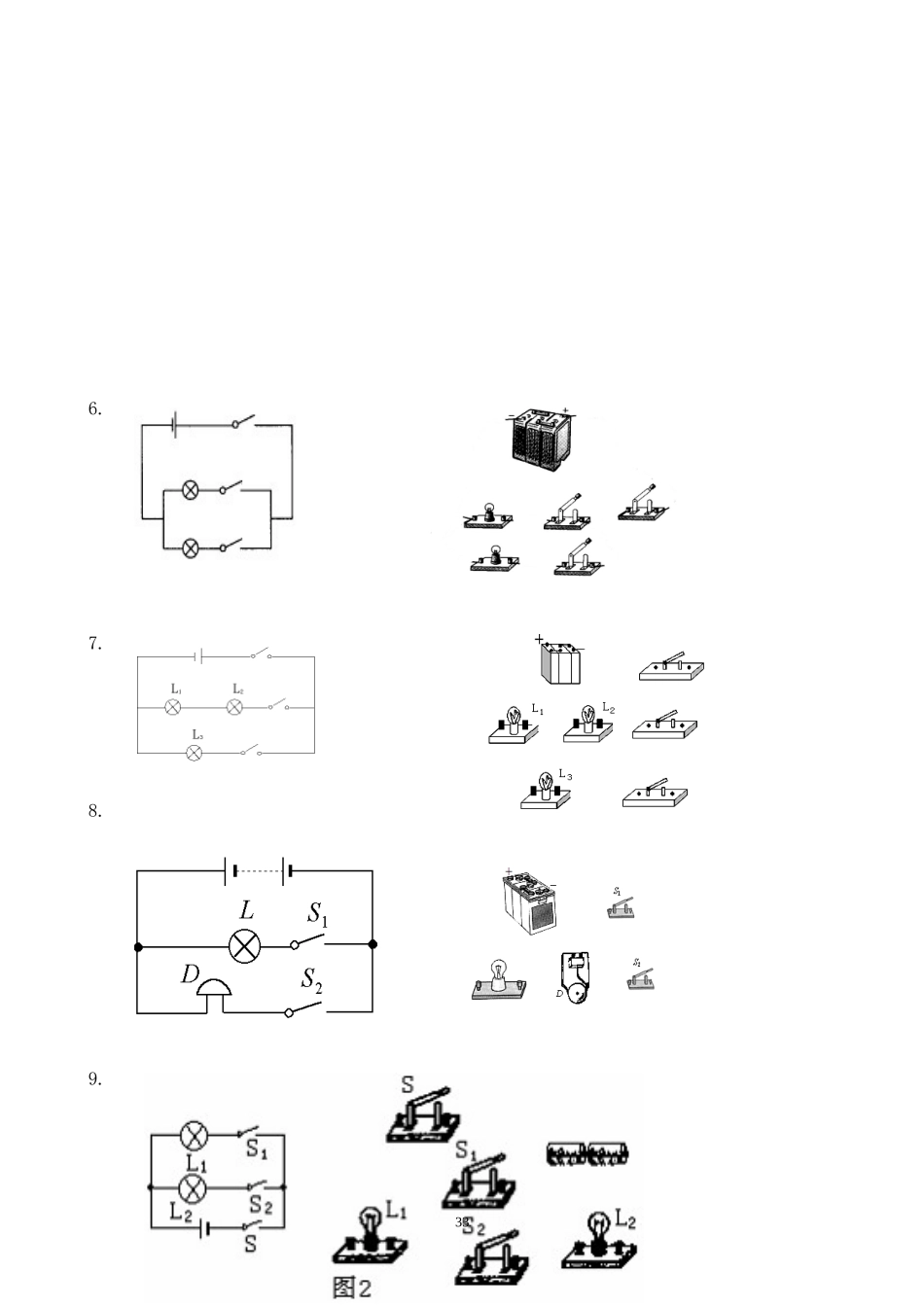

物理练习（电路图与实物图）班级：姓名：一、识别串并联电路，认识开关的作用1、如图所示的电路中，当开关闭合，断开时，L1、L2两灯串联；当开关闭合，断开时，L1、L2两灯并联；同时闭合开关是绝对不允许的。第1题第2题第3题第4题2、如图所示的电路，下列分析正确的是（）A．S1断开，S2、S3闭合，L2发光，L1不发光B．S3断开，S1、S2闭合，L1发光，L2不发光C．S3、S1、闭合，S2断开，L1、L2并联D．S1闭合，S2、S3断开，L1、L2串联3、如图所示电路中，开关S1、S2和S3原来都是断开的。要使灯L1、L2组成并联电路，应闭合的开关是；若要使灯L1、L2组成串联电路，应闭合的开关是；当同时闭合开关S1、S2、S3时，电路会发生现象。4、在图示的电路，只闭合S2时，L1和L2___________连接；闭合S1、S3，断开S2时，L1和L2_________连接；同时闭合S1、S2、S3，将会发生_________现象。5、如图所示的电路中,当S1、S2都闭合时，则()A．L1、L2串联B.L1、L2并联C.灯L1被短路D.灯L2被短路二、根据电路图连接实物图，要求导线不能交32第5题6.7.8.9.33三、根据实物图将对应的电路图画在该实物图的下方。四、电路改错、设计电路1、L1和L2串联,请在下面左图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。2、L1和L2并联,请在下面右图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。343、王刚同学想设计一个电路，他想用开关S1控制灯泡L1，用开关S控制L1、L2，请你帮他把电路图设计在下面的方框内，同时根据你设计的电路图将右边的实物图连接正确。35
