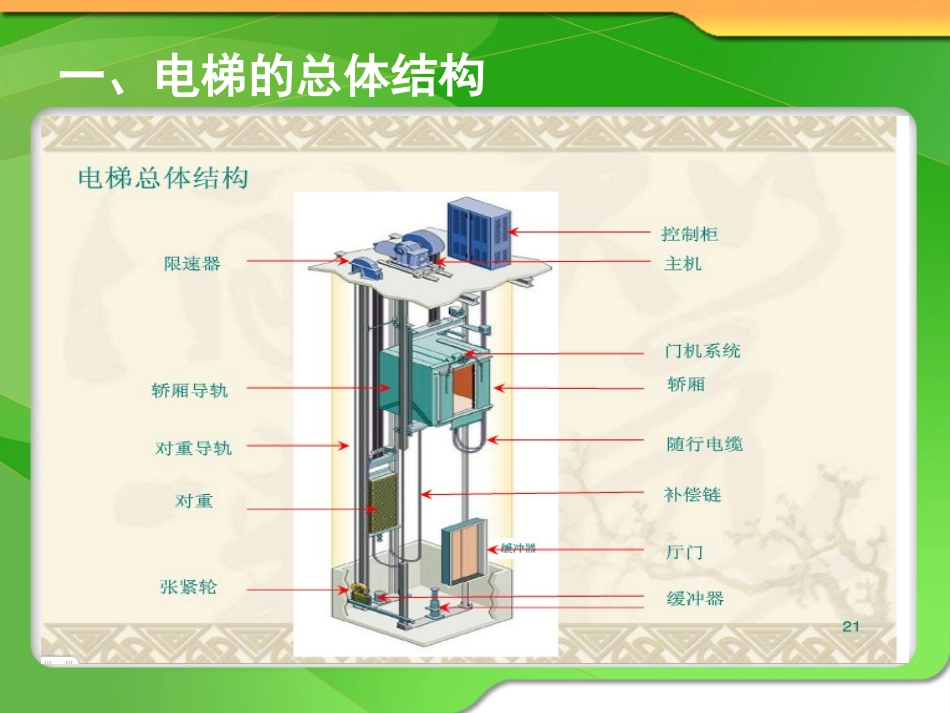

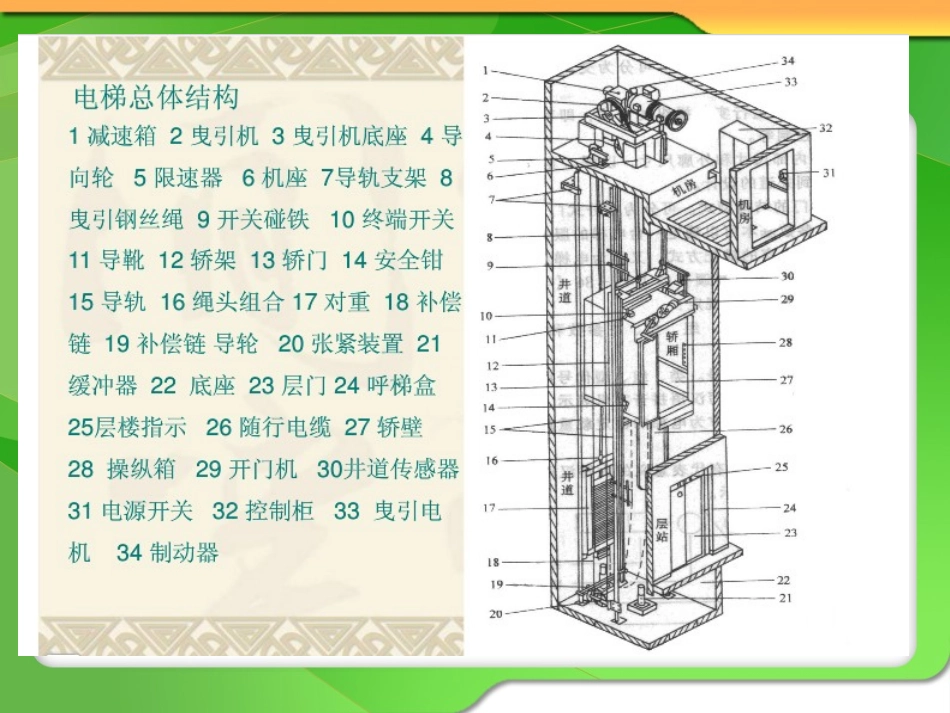

1职业教育机电一体化专业教学资源库电梯实训四川工程职业技术学院电梯的结构介绍一、电梯的总体结构二、电梯的八大系统导向系统导向系统是由导轮、导靴和导轨架组成的。他的作用是限制轿厢和对中的自由活动度，使轿厢和对重只能沿着导轨作为升降运动。门系统电梯门系统可以分为两种，装在井道入口层站处的为层门，装在轿厢入口处的为轿厢门。门系统由轿厢门、层门、开门机、联动机构、门锁等组成。安全保护系统分为机械安全保护系统和电气安全保护系统（1）机械部分主要有限速装置、缓冲器等，（2）电气部分主要有终端保护装置和各种连锁开关。三、电梯的四大部分四、电梯的八大安全保护系统1.超失速安全保护系统2.终端越位安全保护系统3.紧急停止安全保护系统4.非正常停止安全保护系统5.层轿门安全保护系统6.超载安全保护系统7.防机械损伤安全与电气安全保护系统1.超失速安全保护系统（限速器与安全钳）当电梯发生超速、失速、坠落等事故时，若电气触点动作不能使电梯停止，则速度达到一定值（如额定速度的115%）后,限速器机械动作，并触发安全钳夹住导轨，将轿厢制停。2.终端限位安全保护系统当电梯冲向井底时，轿厢就会碰到限位开关，制停指令使电梯不能继续运行。如果运行仍未停止，极限开关则会启动，切断主电路，停止驱动主机运转。而缓冲装置就是安置在井道两端的液压或弹簧缓冲器，可以吸收故障电梯的动能，减轻人员伤害。3.紧急停止安全保护系统当发生紧急情况时，必须立即就近控制电梯，紧急停止安全保护系统就发挥作用了（急停开关即红色停止按钮）4.非正常停止安全保护系统当停电、故障等原因可造成电梯突然停驶，将乘客被困在轿厢内时，具有停电平层功能的电梯可以通过使用应急电源，让轿厢停止在最近的楼层，以解救被困人员。5.层轿门安全保护系统门防夹安全保护：通常是接触式或光电式，若检测到关门区域有障碍物，门就会重新打开，避免挤压事故发生。门联锁安全保护：只有当层门和轿厢门关闭后，电梯才能启动运行。而当所有层的门都关闭时，电梯才可以升降，避免开层门检修时电梯运行造成事故或人员不慎掉入井道。6.超载安全保护系统电梯超载运行很危险，一般在轿底或曳引钢丝绳端接处安装有轿厢称重装置。超载时，会向控制系统发出超载信号，阻止电梯运行，同时发出那令人尴尬的蜂鸣声。7.防机械损伤安全与电气安全保护系统电梯各个安全保护系统的电气安全保护开关会串联在一起，构成安全保护电路。只要有一个开关动作，安全保护电路就处于断路状态，电梯停止运行，确保安全。24谢谢！职业教育机电一体化专业教学资源库
