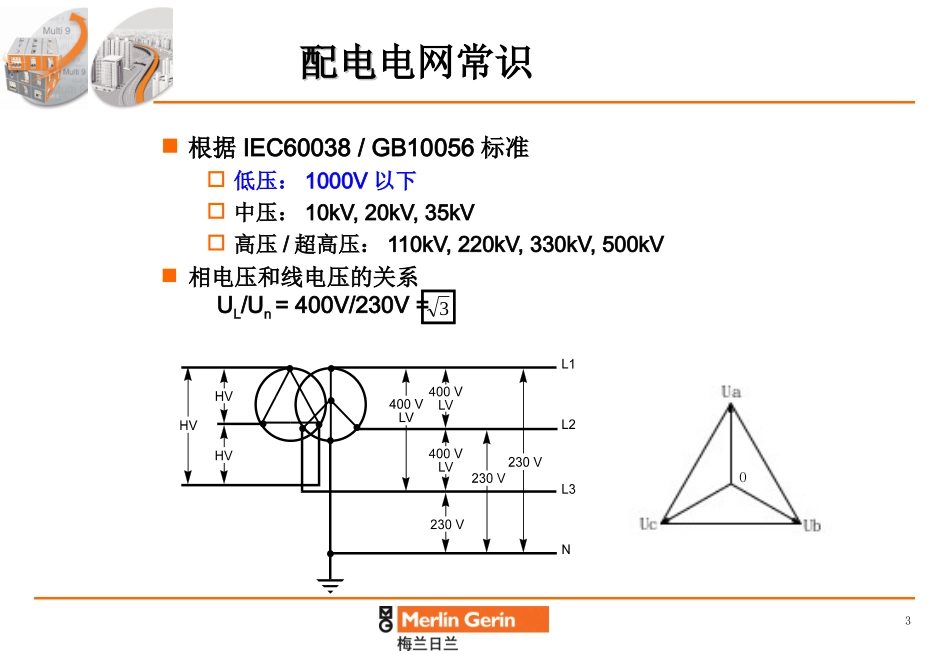

低压配电基础知识2电力配电系统示意图电力配电系统示意图工业高压变电所中压配电所低压变电所发电机架空线路电动机埋地电缆变压器3配电配电电网常识根据IEC60038/GB10056标准低压：1000V以下中压：10kV,20kV,35kV高压/超高压：110kV,220kV,330kV,500kV相电压和线电压的关系UL/Un=400V/230V=3O4电工学基本概念及元件部分图例交流接地外壳三线电缆直流变压器变压器电动机电动机发电机发电机避雷器避雷器G5低压配电主要产品图例负荷开关断路器熔断器隔离开关漏电开关漏电保护断路器漏电保护断路器电流互感器电流互感器6低压配电基本概念额定电压：电气设备正常情况下的工作电压--Ue1000V以下电气设备的额定电压等级分为：直流：1.5,2,3,6,12,24,36,48,60,72,110,220,400,440,800,1000V单相：6，12，24，36，42，100，127，220V三相：36，42，100，127，220/380，380/660，1140(1200)V额定频率：额定条件下正弦电路中正弦量每秒钟变化的次数称为频率f(Hz)我国电网标准频率是50Hz，美国、日本采用60Hz额定电流：额定电压额定频率下，达到额定功率的电流--Ie正弦交流电路中的电流是有效值（均方根值）7低压配电产品的各种电压Ue：额定工作电压220V/380VUc：额定控制电路电压（实际运行电压）Us：额定控制电源电压230V/400VUimp:额定冲击耐受电压Ur：分断后电压Ui:额定绝缘电压8低压配电产品的各类电流In：额定电流Ib：工作电流（实际运行电流）Ir：整定电流Iz：电缆允许电流Icc：短路故障电流Icn：极限短路分断能力Ics：运行短路分断能力9低压配电基本常识电位电压：两点之间的电位差短路单相短路两相短路三相短路过载线路所带负荷容量超过了线路的设计容量在电气上无损的电路中发生的过电流电能质量电压：偏差允许值范围±7%(10KV三相线路）频率：偏差允许值范围±0.2Hz波形：正弦曲线（电压谐波含有率）10正弦交流电路中的常用名词频率与周期周期T:正弦量变化一次所需的时间（秒）频率f:1s内正弦量变化的次数f＝1/T功率与功率因数瞬时功率、有功功率、无功功率、视在功率功率因数：电压与电流夹角的余弦值电压与电流的关系电阻性、电感性、电容性311交流电路中的基本公式欧姆定律R＝U/I电流的热效应Q=I2RT功率P=Q/T=UI12功率与功率因数功率有功功率P无功功率视在功率(S=U*I)功率因数：cosФ=P/S功率因数在电路中，功率因数角是电流滞后电压的角度。物理意义：对于设备来说，功率因数反映的是能量转换过程中有用功率占总功率的比例。举例：母线提供给电机的是视在功率；电机中转换为机械做功的部分是有功功率,提供磁场的电流为无功电流。功率因数降低的原因功率因数，或cos以0到1.0之间的数值来表示。功率因数为1.0不含无功功率功率因数低于0.9一般认为较差系统中有较多的无功功率，其功率因数会较低电路中电流与电压的空间矢量关系由电阻和电感决定；由于感性负载的存在，电流滞后电压一定的角度。物理意义：非阻性负载；为了实现能量转换而消耗的功率，最终转化为热量。02/10/25BTTMarketing13设备设备功率因数功率因数普通的感普通的感0%0%负载负载0.170.17应电动机工应电动机工25%25%负载负载0.550.55作在作在:50%:50%负载负载0.730.7375%75%负载负载0.800.80100%100%负载负载0.850.85白炽灯白炽灯1.01.0荧光灯荧光灯0.50.5气体放电灯气体放电灯0.4~0.60.4~0.6电阻炉电阻炉1.01.0感应炉感应炉0.850.85介质加热炉介质加热炉电阻焊接机电阻焊接机0.8~0.90.8~0.9固定式单相电弧焊接机固定式单相电弧焊接机0.50.5旋转式电弧焊接机旋转式电弧焊接机0.7~0.90.7~0.9—变压器整流装置电弧焊接机—变压器整流装置电弧焊接机0.7~0.80.7~0.8电弧炉电弧炉0.80.8各类设备的功率因数14功率因数对电网的影响如果不减少带有低功率因数的高视在负荷，则从发电站到工厂支路的整个电气网络，必须能承载比需要大的电流负荷损耗增加，设备温升严重线路上压降增加，设备端电压下降...
