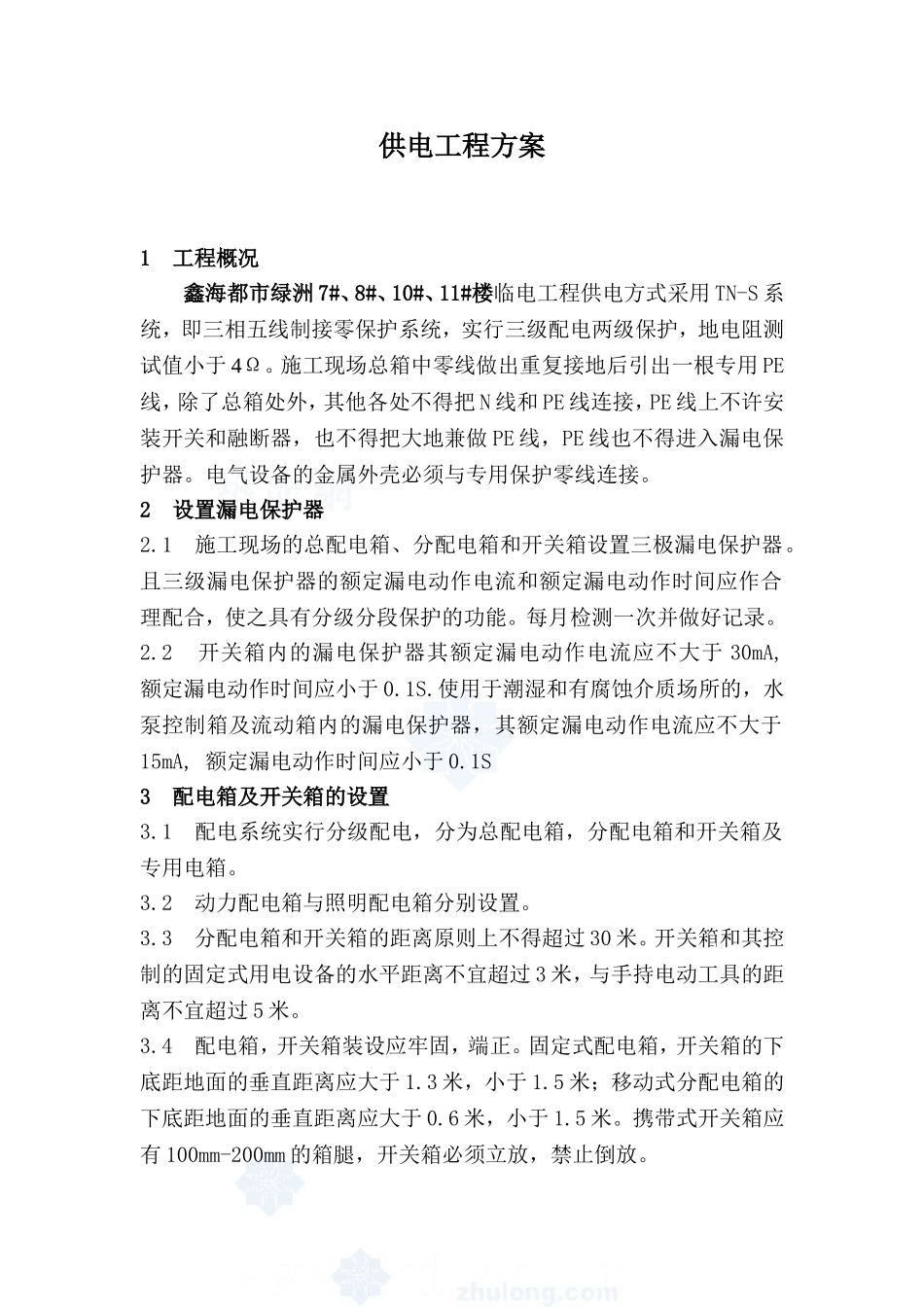

供电工程方案1工程概况鑫海都市绿洲7#、8#、10#、11#楼临电工程供电方式采用TN-S系统，即三相五线制接零保护系统，实行三级配电两级保护，地电阻测试值小于4Ω。施工现场总箱中零线做出重复接地后引出一根专用PE线，除了总箱处外，其他各处不得把N线和PE线连接，PE线上不许安装开关和融断器，也不得把大地兼做PE线，PE线也不得进入漏电保护器。电气设备的金属外壳必须与专用保护零线连接。2设置漏电保护器2.1施工现场的总配电箱、分配电箱和开关箱设置三极漏电保护器。且三级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。每月检测一次并做好记录。2.2开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S.使用于潮湿和有腐蚀介质场所的，水泵控制箱及流动箱内的漏电保护器，其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1S3配电箱及开关箱的设置3.1配电系统实行分级配电，分为总配电箱，分配电箱和开关箱及专用电箱。3.2动力配电箱与照明配电箱分别设置。3.3分配电箱和开关箱的距离原则上不得超过30米。开关箱和其控制的固定式用电设备的水平距离不宜超过3米，与手持电动工具的距离不宜超过5米。3.4配电箱，开关箱装设应牢固，端正。固定式配电箱，开关箱的下底距地面的垂直距离应大于1.3米，小于1.5米；移动式分配电箱的下底距地面的垂直距离应大于0.6米，小于1.5米。携带式开关箱应有100mm-200mm的箱腿，开关箱必须立放，禁止倒放。3.5配电箱，开关箱应装设在干燥通风及常温的场所，配电箱（柜）下方地面应平整，坚实，无下沉，无积水，周围不得有灌木，杂草，不得堆放任何防碍操作维修的物品。4电气装置选择与使用4.1配电箱，开关箱内的电器必须可靠完好，不准使用破损，不合格的电器。4.2配电箱，开关箱内的各种开关电器的额定值及导线规格均应与其负荷相适应。4.3固定设备应有专用的开关箱，必须实行“一机一闸”制，禁止用一个开关电器直接控制二台或二台以上用电设备。4.4开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S.使用于潮湿和有腐蚀介质场所的，水泵控制箱及流动箱内的漏电保护器，其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1S4.5配电箱，开关箱应由专人负责。对配电箱，开关箱进行检查维修时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。各类用电施工操作人员应掌握用电基本知识和所用设备的性能。按规定穿戴和配备好相应的劳动防护用品,并检查电器装置和保护设施是否完好,严禁设备带病运行4.6配电箱，开关箱内不得放置任何杂物，应保持清洁。4.7所有配电箱，开关箱在使用过程中必须按照下述操作程序：送电操作程序：总配电箱分配电箱开关箱停电操作程序：开关箱分配电箱总配电箱5接地与防雷1总箱处做重复接地，并在每个回路的分配电箱最远的开关箱及需作防雷接地设备的开关箱处设置重复接地。每处重复接地电阻值不大于10欧姆。塔式起重机避雷接地电阻值不大于4欧姆。2正常情况下，下列电器设备不带电的外露导电部分，应作保护接零：电机，变压器，电器，照明器具，手持电动工具的金属外壳；电器设备传动装置的金属部件；配电屏的金属框架；室内外配电装置的金属框架及靠近带电部分的金属围栏和金属门。3保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。4施工现场内的起重机，高大架子，井字架，龙门架等机械设备，若在相邻建筑物的防雷装置的保护范围以外，则应安装防雷装置。5单独防雷装置，并与重复接地分开。每季度检查一次。塔式起重机的防雷装置应单独设置，不应借助架子或建筑物的防雷装置，并与重复接地相连。每季度检查一次。6施工现场内所有防雷装置的冲击接地电阻值不得大于30欧姆。6施工现场电缆线路6.1电缆干线采用埋地敷设，做法为深1米，宽0.3米，沟底部铺设5厘米厚细纱，上部盖砖，再用土填平、夯实。并做线路走向标记。6.2临时电缆线路采用埋地敷设引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利用在建工程的竖井，垂直孔洞，同时靠近负荷中心，固定...
