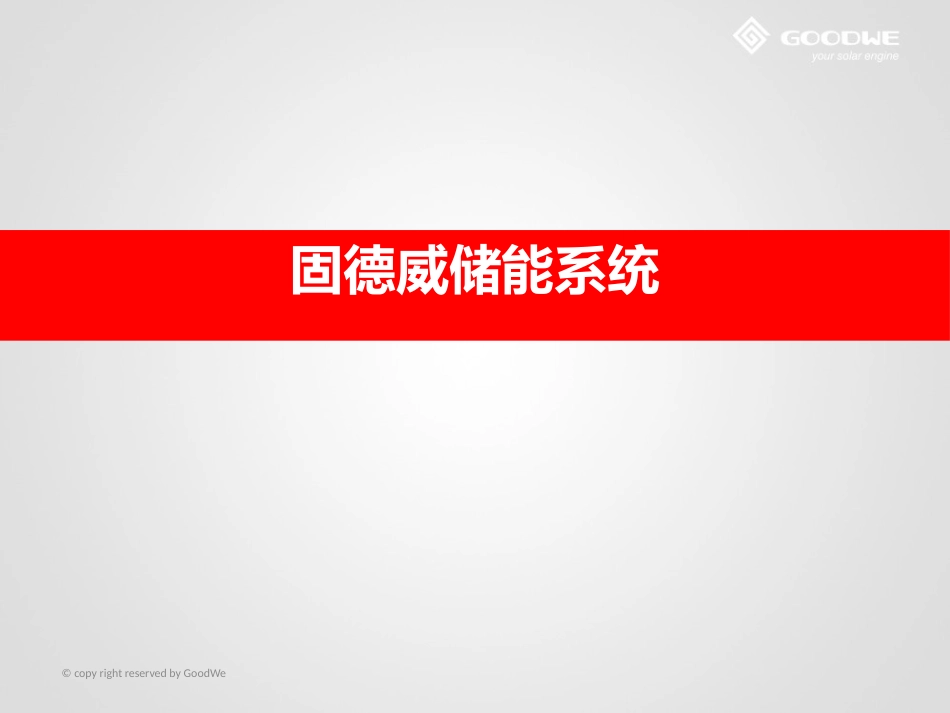

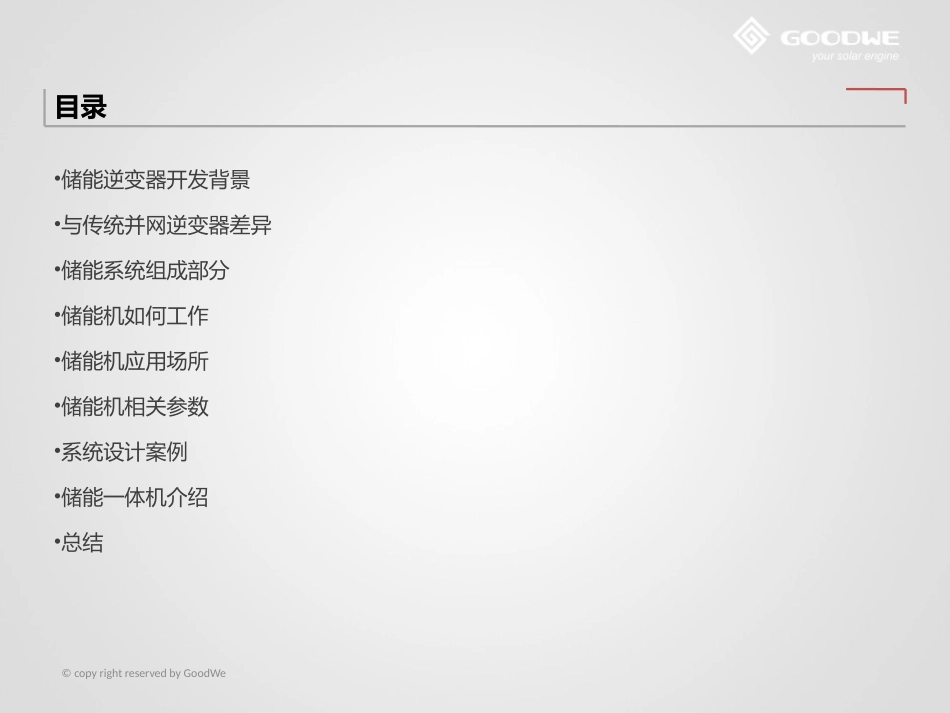

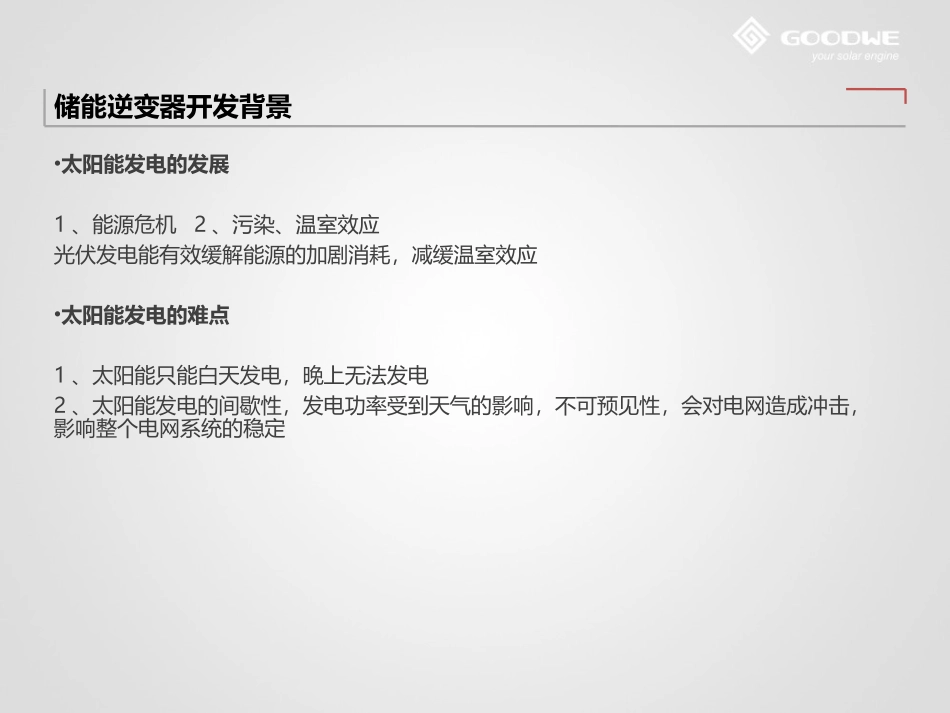

©copyrightreservedbyGoodWe固德威储能系统©copyrightreservedbyGoodWe目录•储能逆变器开发背景•与传统并网逆变器差异•储能系统组成部分•储能机如何工作•储能机应用场所•储能机相关参数•系统设计案例•储能一体机介绍•总结储能逆变器开发背景•太阳能发电的发展1、能源危机2、污染、温室效应光伏发电能有效缓解能源的加剧消耗，减缓温室效应•太阳能发电的难点1、太阳能只能白天发电，晚上无法发电2、太阳能发电的间歇性，发电功率受到天气的影响，不可预见性，会对电网造成冲击，影响整个电网系统的稳定储能逆变器开发背景•光伏发电的趋势------光伏储能系统•完美解决光伏发电的难点：•在负荷低谷时将光伏发电系统输出的电能用蓄电池储存，在负荷高峰时释放储存的电能，减少对电网的压力。•在电网故障时，太阳能可继续发电，切换到离网模式继续给负载供电。•实现削峰填谷•能源互联网的概念•综合运用先进的技术，将大量的分布式采集装置，分布式能量储存装置和各类负载构成的新型电力网络节点互联起来，以实现能量双向流动的能量对等交换与共享网络储能逆变器开发背景•各国的光伏发电情况•德国光伏市场不断下调并网发电系统的补贴电价越来越贵并网型逆变器GRID家用负载0.38欧/KWH晚上并网型逆变器GRID家用负载PV0.15欧/KWH白天储能逆变器开发背景•澳洲光伏市场•并网发电补贴越来越少•电价昂贵•甚至在澳大利亚有的地区已出政策不允许并网发电并网型逆变器GRID家用负载0.35澳币/KWH晚上并网型逆变器GRID家用负载PV0.06澳币/KWH白天储能逆变器开发背景•南非、东南亚等国家的光伏市场•电网非常不稳地，不能满足当地居民的生活需求©copyrightreservedbyGoodWe与传统并网逆变器差异•系统配置上的差异：储能系统中需要增加蓄电池•功能上的差异：1.自用比率并网逆变器的自用率仅20%，储能逆变器可达80%2.电网依赖并网逆变器遇市电故障系统瘫痪，储能逆变器仍可工作3.收益差异并网逆变器的收益远不及储能型逆变器©copyrightreservedbyGoodWe并网型逆变器GRID家用负载PV20%80%100%储能型逆变器GRID家用负载PVBattery80%20%100%与传统并网逆变器差异©copyrightreservedbyGoodWe与传统并网逆变器差异并网型逆变器GRID家用负载PV储能型逆变器GRID家用负载PV©copyrightreservedbyGoodWe类型面板功率(Wp)年发电量（KWh）自用率平均电价€/KWh）节约电费（€）并网补贴（€）总收益（€）并网型5000500020%0.38380600980储能型5000500070%0.3813302251555与传统并网逆变器差异©copyrightreservedbyGoodWe固德威储能系统产品ES双向储能逆变器储能一体机GW2500-BP©copyrightreservedbyGoodWe储能机系统组成部分©copyrightreservedbyGoodWe储能机系统组成部分©copyrightreservedbyGoodWe储能机系统组成部分©copyrightreservedbyGoodWe储能机如何工作1.从能量角度来看PV能量：1.优先供本地负载2.给电池充电3.并网©copyrightreservedbyGoodWe2.从时间角度来看白天：PV给负载供电，同时把多余的能量存储在蓄电池中晚上：优先用蓄电池给负载供电，不足时市电补充（此模式可选）储能机如何工作©copyrightreservedbyGoodWe储能机如何工作1.夜间电池能量耗尽，此时从市电买电供负载2.清晨PV能量较弱，PV和市电同时给负载供电3.中午光照较强，PV能量足够应付家庭使用，多余能量充电4.如果突然出现乌云导致PV能量急降，不足以应付家庭使用，此时电池放电补充5.乌云消失后，PV多余能量继续给蓄电池充电6.下午蓄电池充满后，PV多余的能量将并网7.傍晚太阳落山，PV能量消失，此时蓄电池放电供给家庭负载©copyrightreservedbyGoodWe储能机如何工作3.各种不同的工作模式模式1：PV能量充足，供给负载和蓄电池充电的同时，仍有剩余能量并入网©copyrightreservedbyGoodWe储能机如何工作模式2：晚上电池和市电同时给负载供电，市电也可给电池充电©copyrightreservedbyGoodWe储能机如何工作模式3：市电故障时，PV或电池仍可给负载供电，市电恢复后会自动并网©copyrightreservedbyGoodWeGW5048D-ESON-GRIDBACK-UP入户配电箱GRID家用负载PVBAT配线方式1旁路开关GW5048D-ESON-GRID...
