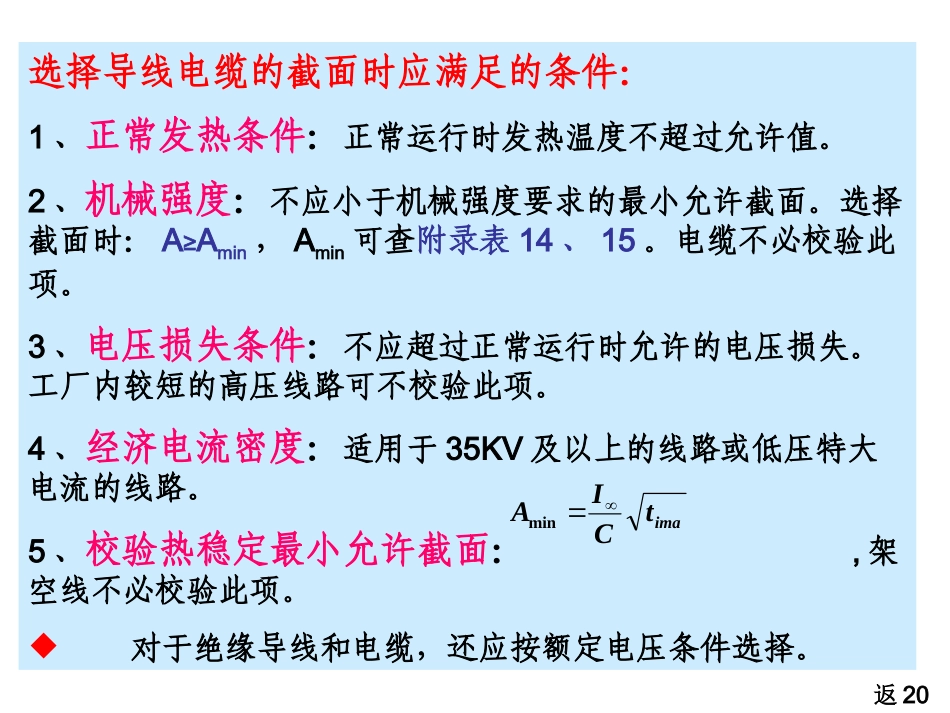

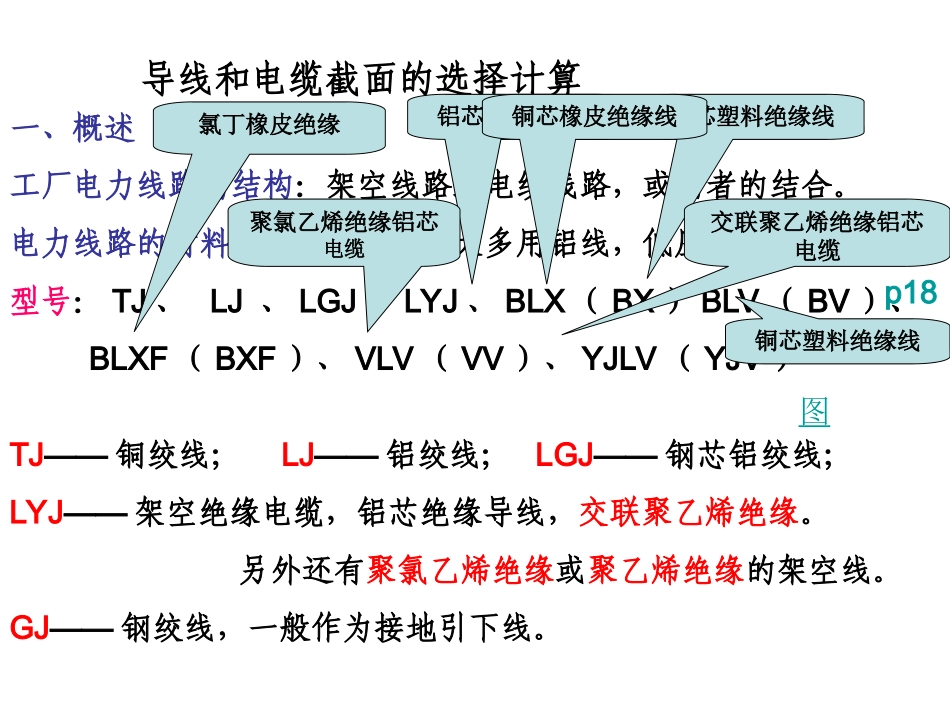

工厂用电缆.母线.导线选择与校验导线和电缆截面的选择计算一、概述工厂电力线路的结构：架空线路或电缆线路，或两者的结合。电力线路的材料：铜或铝。高压大多用铝线，低压大多用铜线。型号：TJ、LJ、LGJ、LYJ、BLX（BX）BLV（BV）、BLXF（BXF）、VLV（VV）、YJLV（YJV）TJ——铜绞线；LJ——铝绞线；LGJ——钢芯铝绞线；LYJ——架空绝缘电缆，铝芯绝缘导线，交联聚乙烯绝缘。另外还有聚氯乙烯绝缘或聚乙烯绝缘的架空线。GJ——钢绞线，一般作为接地引下线。氯丁橡皮绝缘铝芯橡皮绝缘线铝芯塑料绝缘线铜芯塑料绝缘线聚氯乙烯绝缘铝芯电缆交联聚乙烯绝缘铝芯电缆图铜芯橡皮绝缘线p18选择导线电缆的截面时应满足的条件：1、正常发热条件：正常运行时发热温度不超过允许值。2、机械强度：不应小于机械强度要求的最小允许截面。选择截面时：A≥Amin，Amin可查附录表14、15。电缆不必校验此项。3、电压损失条件：不应超过正常运行时允许的电压损失。工厂内较短的高压线路可不校验此项。4、经济电流密度：适用于35KV及以上的线路或低压特大电流的线路。5、校验热稳定最小允许截面：,架空线不必校验此项。对于绝缘导线和电缆，还应按额定电压条件选择。imatCIAmin返20根据实际经验，具体选择方法如下：①选择架空线：1）当L≤2KM时，可按照正常发热条件选择，再校验机械强度和电压损失。2）当L＞2KM时，可按照电压损失选择，再校验正常发热条件和机械强度。②选择10KV及以下的电缆线时：可按照正常发热条件选择，再校验电压损失和热稳定最小允许截面。③选择长距离大电流线路或35KV及以上的线路时：应按照经济电流密度确定经济截面，再校验其它条件。④低压线路：1）动力线，可按照正常发热条件选择，再校验机械强度和电压损失。2）照明线，可按照电压损失选择，再校验机械强度和正常发热条件。按上述条件选择截面，容易满足要求，减少返工，返20二、按发热条件选择导线和电缆的截面（一）按正常发热条件选择三相系统相线截面应满足：式中：Ial——导线在一定环境温度下的允许载流量；见附录表16-19。I30——线路的计算电流。Kθ——温度校正系数。θ0——导线允许载流量采用的温度，一般为25℃。——实际环境温度。一般取当地最热月平均最高气温当地最热月平均最高气温，室内时应加5℃。θal——导线电缆正常工作时的最高允许温度。一般：铝导线为70℃，铜导线为70-85℃，电缆为60-80℃。30IIKal00alalK0对变压器高压侧导线：I30=I1NT对电容器的引入线：I30=1.35INC注意：对低压绝缘导线和电缆，按发热条件选择时，还应注意与保护（熔断器和自动开关）的配合，以避免发生线路已烧坏，而保护未动作的情况。对熔断器保护：对自动开关保护：Kol的取值方法见课本p199、p206。（二）低压中性线和保护线截面的选择1、中性线（N线）的选择—不应小于三相系统的最大不平衡电流。1）一般三相四线制的中性线截面：A0≥0.5Aφ或A0＝Aφ2）两相三线及单相线路的中性线截面：A0=Aφ3）三次谐波突出的三相四线制的中性线截面：A0≥Aφ（一般取A0=Aφ）中性线相线alOLOPIKIalOLFENIKI绝缘导线及电缆允许的短时过负荷倍数变压器接线方式为Ｙ，yn0变压器接线方式为D,yn11《低压设计规范》规定：当Aφ≤16mm2时，APE≥Aφ（一般取A0=Aφ）当16mm2＜Aφ≤35mm2时，APE≥16mm2当Aφ＞35mm2时，APE≥0.5Aφ3、保护中性线截面（PEN线的选择）的选择应同时满足1、2的条件。例题5-12、保护线截面（PE线）的选择应考虑到单相短路电流通过PE线时的热稳定度。有一条采用BLX-500型铝芯橡皮线明敷的220/380V的TN-S线路，线路计算电流为150A，当地最热月平均最高气温为+30℃。试按发热条件选择此线路的导线截面。解：1、相线截面Aφ的选择查附录表19-1：环境温度为30℃时，明敷的BLX-500型截面为50mm2的铝芯橡皮线Ial=163A＞I30=150A，满足发热条件。则选得相线截面为：Aφ=50mm2校验机械强度：查附录表15，假设为室外明敷且15m＜L≤25m，查得：Amin=10mm2。则Aφ＞Amin，满足机械强度要求。例题例题3、保护线截面的选择因Aφ＞35mm2，故选APE≥0.5Aφ=25mm2校验机械强度：Amin=1...
