第2章 电气控制设计基础VIP免费

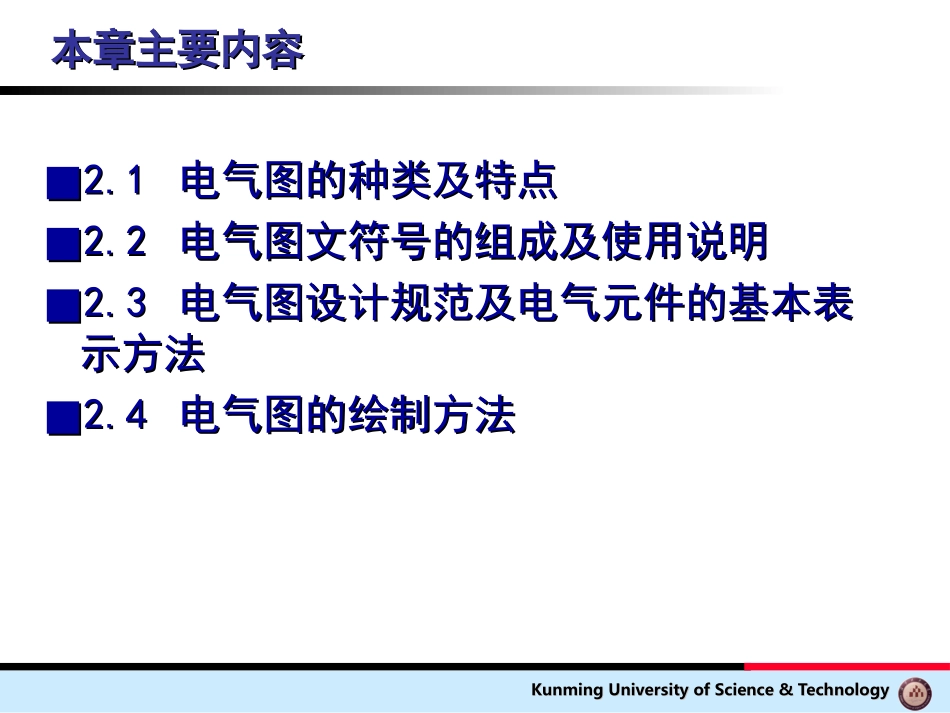

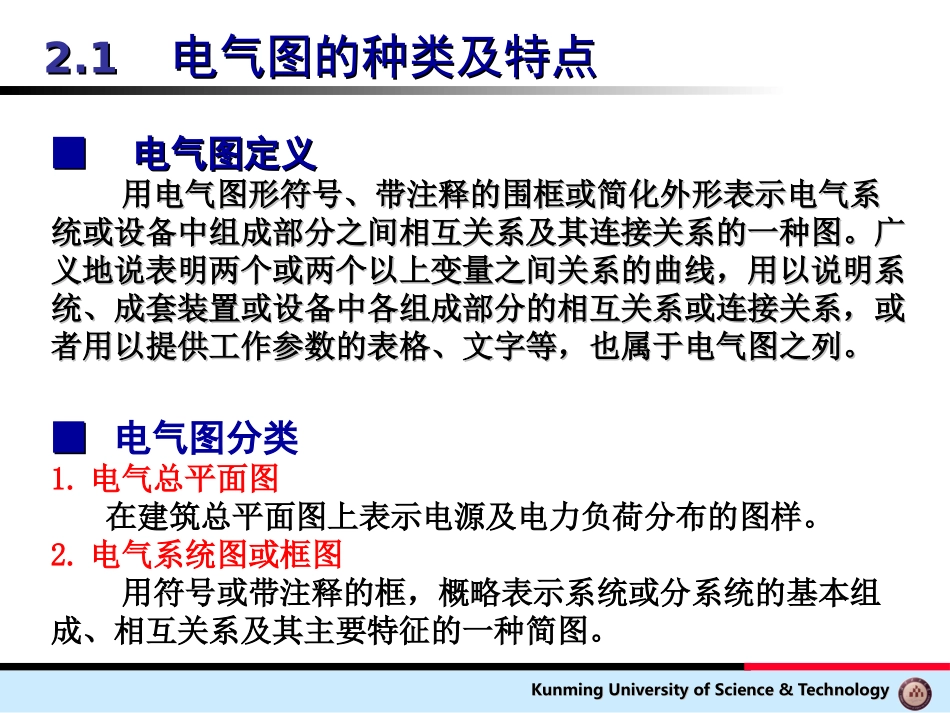

电气控制与电气控制与PLCPLC应用技术应用技术————第第22章电气图设计基础章电气图设计基础KunmingUniversityofScience&TechnologyKunmingUniversityofScience&Technology本章主要内容本章主要内容■■2.12.1电气图的种类及特点电气图的种类及特点■■2.22.2电气图文符号的组成及使用说明电气图文符号的组成及使用说明■■2.32.3电气图设计规范及电气元件的基本表电气图设计规范及电气元件的基本表示方法示方法■■2.42.4电气图的绘制方法电气图的绘制方法KunmingUniversityofScience&TechnologyKunmingUniversityofScience&Technology2.12.1电气图的种类及特点电气图的种类及特点■■电气图定义电气图定义用电气图形符号、带注释的围框或简化外形表示电气系用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。者用以提供工作参数的表格、文字等，也属于电气图之列。■■电气图分类1.电气总平面图在建筑总平面图上表示电源及电力负荷分布的图样。2.电气系统图或框图用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。KunmingUniversityofScience&TechnologyKunmingUniversityofScience&Technology电气图分类3.控制原理图（电路图）用图形符号并按工作顺序排列，详细表示电路、设备或装置的全部组成和连接关系，而不考虑其实际位置的一种简图。4.端子功能图（端子图）一个复杂的电气系统，往往是由几个电控柜组成的，为了减少绘图工作量和方便安装施工，有时用端子接线功能图来代替互连接线图。5.布置图（位置图）位置图是指用顶视法绘制的图。位置图表示成套装置和设备中各个项目（元件）的布局、安装位置、一般用图形符号绘制。6.接线图或接线表表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。KunmingUniversityofScience&TechnologyKunmingUniversityofScience&Technology电气图分类7.逻辑图是指主要用二进制逻辑单元图形符号绘制的一种简图。8.程序图程序图是详细表示程序单元和程序片(模块)及其互连关系的一种简图。9.设备元件表把成套装置、设备和装置中各组成部分和相应数据列成表格，其用途表示各组成部分的名称、型号、规格和数量等。KunmingUniversityofScience&TechnologyKunmingUniversityofScience&Technology电气图的特点1.电气图的作用阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。2.简图是用图形符号、带注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。3.元件和连接线是电气图的主要表达内容(1)一个电路通常由电源、开关设备、用电设备和连接线四个部分组成。(2)元件和连接线的表示方法①元件用于电路图时，有集中表示法、分开表示法、半集中表示法。KunmingUniversityofScience&TechnologyKunmingUniversityofScience&Technology电气图的特点②元件用于布局图时，有位置布局法和功能布局法。③连接线用于电路图时，有单线表示法和多线表示法。④连接线用于接线图及其他图时，有连续线表示法和中断线表示法。4.图形符号、文字符号（或项目代号）图形符号、文字符号是电气图的主要组成部分。无论是表示构成、功能，还是表示电气接线等等，通常用简单的图形符号表示。5.能量流、信息流、逻辑流、功能流对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。(1)能量流——电能的流向和传递。(2)信息流——信号的流向和传递。(3)逻辑流——相互间的逻辑关系。(4)功能流——相互间的功能关系。KunmingUniversityofScience&TechnologyKunmingUniversityofScience&Technology2.22.2电气图文符号的组成及使用说明...
