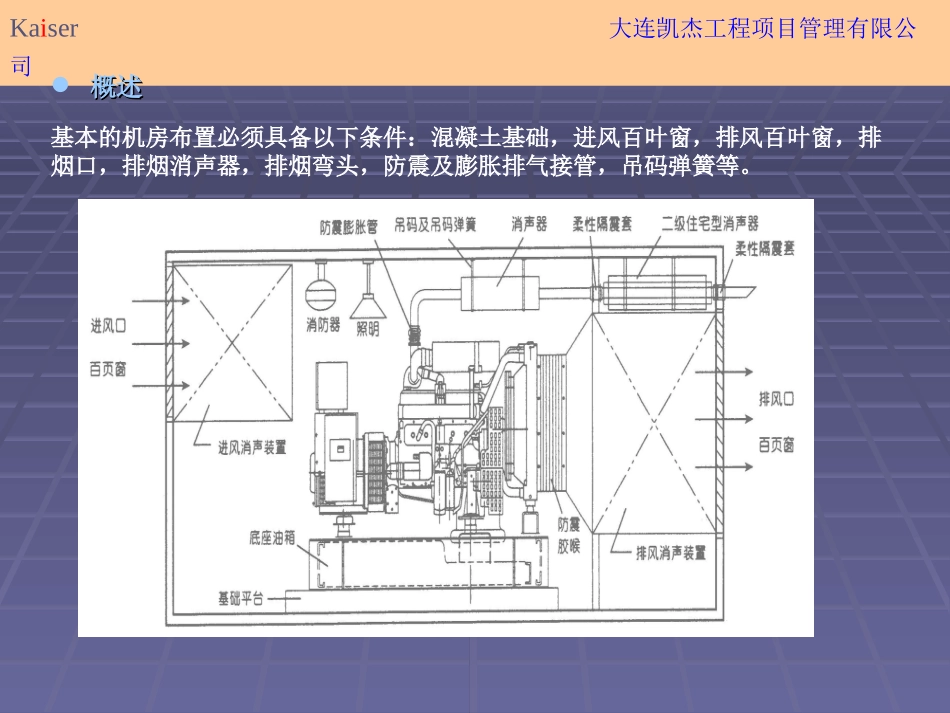

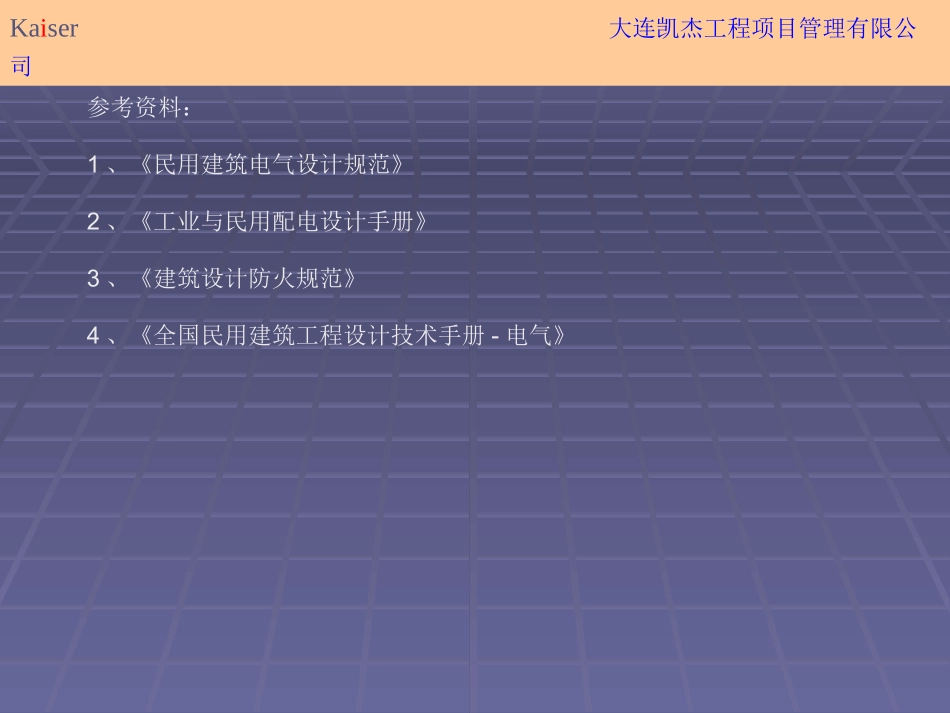

柴油发电机房布置方案柴油发电机房布置方案Kaiser大连凯杰工程项目管理有限公司参考资料：1、《民用建筑电气设计规范》2、《工业与民用配电设计手册》3、《建筑设计防火规范》4、《全国民用建筑工程设计技术手册-电气》Kaiser大连凯杰工程项目管理有限公司概述概述基本的机房布置必须具备以下条件：混凝土基础，进风百叶窗，排风百叶窗，排烟口，排烟消声器，排烟弯头，防震及膨胀排气接管，吊码弹簧等。Kaiser大连凯杰工程项目管理有限公司发电机房的选址及布置原则发电机房的选址及布置原则发电机房对建筑设计的要求发电机房对建筑设计的要求发电机房的通风及排风发电机房的通风及排风发电机组的供油系统发电机组的供油系统发电机组安装的基础发电机组安装的基础配电系统配电系统Kaiser大连凯杰工程项目管理有限公司一、发电机房的选址一、发电机房的选址及布置原则及布置原则◇良好的通风环境;◇能保护机组免受雨水、雪、冰雹、洪水、阳光直射、过度低温或过度高温等因素影响;◇不要让机组暴露在污染的空气中，例如研磨尘粉、金属尘粉、纤维屑、烟、油烟、蒸发气体、其他发电机排放的烟雾或其他污染;◇要留出可以让整机通过至安装机房的通道。进、排气管道要易于拆卸，以便在需要时用作搬运口;◇宜靠近建筑物的变电所,这样便于接线,减少电能的损耗,也便于管理；11、发电机房的选址、发电机房的选址((参见《民用建筑电气设计规范参见《民用建筑电气设计规范JGJ16-2008JGJ16-2008》）》）Kaiser大连凯杰工程项目管理有限公司22、发电机房的布置原则、发电机房的布置原则◇排烟管道应架空设在机组的上部，离地至少2.2米◇布置时，应预备留安装，检测和搬运通道◇机房高度要考虑到预留在安装或检修时，利用吊钩挂手动葫芦吊活塞，连杆，曲轴所需要的高度◇油管道或水管道应设在机组两侧的地沟内，一般深0.5～0.8米◇机房内除了散热水箱一端外，其余三面与墙壁的距离不少于1米◇机房的高度要求不低于4.5米，机房的底部与机组的顶部的距离不少于2米◇机房内可设置地沟，以便敷设电缆、水、油管管道；电缆也可使用架空式的电缆盘。Kaiser大连凯杰工程项目管理有限公司22、发电机房的布置原则、发电机房的布置原则Kaiser大连凯杰工程项目管理有限公司22、发电机房的布置原则、发电机房的布置原则Kaiser大连凯杰工程项目管理有限公司二、发电机房对建筑设计的要求二、发电机房对建筑设计的要求◇柴油发电机房应采用耐火极限不低于2.00小时的隔墙和1.50小时的楼板与其它部位隔开;◇机房外墙建议采用240墙体并两面用水泥砂浆批荡，这样能有效的防止噪音的泄漏。◇机房的进出口以及运输的通道，应考虑其大小是否满足运输。◇机房顶部应预留2到3个起重吊钩，方便维修和安装。◇如设置机房控制室，控制室与机房之间的隔墙上应设观察窗。◇与主体建筑设在一起的机房应进行消声处理。◇机房地面可采用压光水泥地面，也可水磨石或地砖地面。◇机组的地基应采有足够体积，以减少震动。地基表面设排污槽，而地基与周围地面应采取一定的减震和隔震措施。Kaiser大连凯杰工程项目管理有限公司柴油发电机房各工作房间耐火等级与火灾危险性类别：◇发电机房：耐火等级为一级，火灾危险性类别为丙类；◇控制室：耐火等级为一级，火灾危险性类别为戊类；◇储油间：耐火等级为一级，火灾危险性类别为丙类；Kaiser大连凯杰工程项目管理有限公司发电机房的剖面示意发电机房的剖面示意Kaiser大连凯杰工程项目管理有限公司甲级防火门，朝机房开启防火墙观察窗隔声门隔声大门发电机房的平面布置（单台发电机组）发电机房的平面布置（单台发电机组）Kaiser大连凯杰工程项目管理有限公司发电机房的平面布置（两台发电机组）发电机房的平面布置（两台发电机组）发电机房面积估算：发电机房面积估算：2.4*√2.4*√发电机功率发电机功率kVAkVA当不需设控制室时，控制屏和配电屏宜布置在发电机端或发电机侧，其操作维护通道不应小于下列数值：1）屏前距发电机端为2m；2）屏前距发电机侧为1.5m。Kaiser大连凯杰工程项目管理有限公司发电机房的噪声控制发电机房的噪声控制隔声门隔声门同门框四周用玻璃布或...
