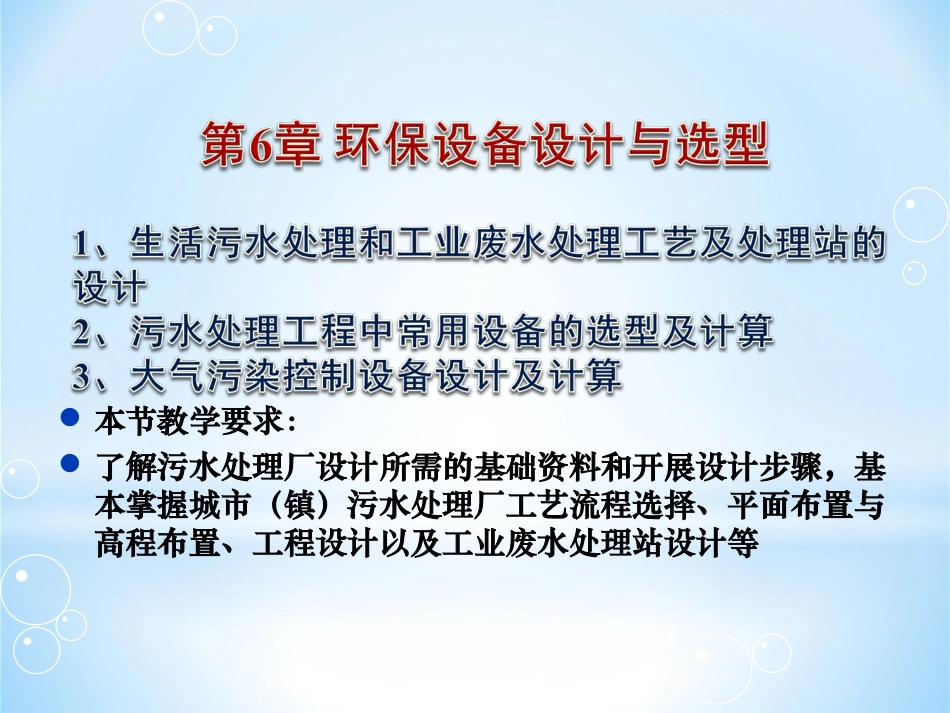

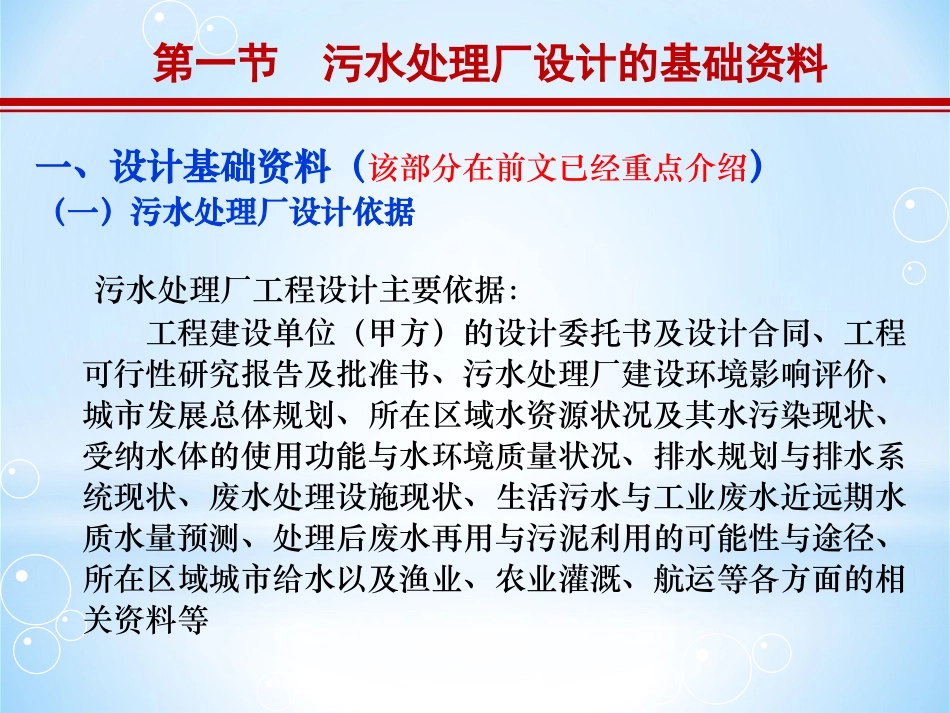

本节教学要求:了解污水处理厂设计所需的基础资料和开展设计步骤,基本掌握城市(镇)污水处理厂工艺流程选择、平面布置与高程布置、工程设计以及工业废水处理站设计等第一节污水处理厂设计的基础资料一、设计基础资料(该部分在前文已经重点介绍)(一)污水处理厂设计依据污水处理厂工程设计主要依据:工程建设单位(甲方)的设计委托书及设计合同、工程可行性研究报告及批准书、污水处理厂建设环境影响评价、城市发展总体规划、所在区域水资源状况及其水污染现状、受纳水体的使用功能与水环境质量状况、排水规划与排水系统现状、废水处理设施现状、生活污水与工业废水近远期水质水量预测、处理后废水再用与污泥利用的可能性与途径、所在区域城市给水以及渔业、农业灌溉、航运等各方面的相关资料等(二)自然条件的资料气象特征资料:气温(年平均、最高、最低)、湿度,降雨量、蒸发量、土壤冰冻以及风向资料水文资料:当地有关河流的水位(最高水位、平均水位与最低水位)、流速、流量(平均流量、保证率为95%的水文年的最枯月平均流量)资料。若城市位于海滨则还需要潮汐及洋流资料水文地质资料:地下水的资料,特别应注意地下水和地面水的相互补给情况和地下水利用情况地质资料:厂址地质钻孔柱状图、地基承载能力、地下水位与地震资料地形资料:污水处理厂及附近、排放口的地形图二、设计规范和水质排放标准《污水综合排放标准》(GB8978-1996)《城镇污水处理厂污染物排放标准》(GB18918-2002)《污水排入城市下水道水质标准》(CJ3082-1999)《室外排水规范》(GB50014-2006)《污水再生利用工程设计规范》(GB50335-2002)《建筑给水排水设计规范》(GB50015-2003)《室外给水设计规范》(GB50013-2006)《城镇污水处理厂附属建筑和附属设计标准》(CJJ31-89)《建筑中水设计规范》(GB50336-2002)《造纸工业水污染物排放标准》(GB3544-2001)《纺织染整工业水污染物排放标准》(GB4287-92)《肉类加工工业水污染物排放标准》(GB113457-92)《泵站设计规范》(GB50265-2010)第二节设计步骤城市污水处理厂的设计步骤可分为:设计前期工作、初步扩大设计和施工图设计三个阶段一、设计前期工作设计前期工作为编制项目建议书,进行工程可行性研究(一)项目建议书是建设单位向国家相关部门提出要求建设某一污水处理厂的建设文件,是建设程序中最初步阶段的工作内容包括:建设污水处理厂的必要性和依据;建设地点、规模、采用技术标准、工艺流程、工程投资估算和资金筹措;项目建设进度设想和效益估算(二)可行性研究涉及项目建设的必要性、经济合理性、技术可行性、实施可能性进行综合研究和论证,或对项目规模、选址、工艺运行、投资和效益等工程技术经济性问题进行科学论证和评价,以判断该项目是否可行,为立项决策提供科学依据内容包括:项目背景;项目实施的意义和必要性;污水处理厂厂址选择与建厂条件;污水处理厂建设规模、排放标准、污水处理程度和尾水出路;污泥处理工艺方案选择与评价;推荐方案的工程设计,包括设计原则、设计工艺、建筑、结构、供电、仪表和自控、设备、辅助设施、新技术应用以及安全、卫生、环保、节能和消防等;项目实施计划和管理;工程投资估算、资金筹措、财务评价和工程效益分析;结论和建议;附图和附件二、初步扩大设计(一)初步设计根据批准的工程可行性研究报告进行其主要任务是明确工程规模、工作计划、设计原则和设计标准,深化可行性研究报告提出的推荐方案,解决主要工程技术问题,提出拆迁、征地范围和数量,以及工程建设主要材料、设备和工程概算。初步设计应满足主要设备订货、工程招标以及工程施工准备的要求(二)初步设计文件设计说明书、设计图纸(包括平面布置图、工艺流程图、主要构筑物布置图、高程布置图等)、主要工程数量、主要材料与设备的数量和规格、工程概算设计说明书:设计依据、工程相关批复文件和协议资料、工程设计相关资料、工程设计(含厂址选择、污水水质水量及其处理程度、工艺流程选择、构筑物及其设备数量和型号、处理污水和污泥出路、厂区辅助设施和道路建设、绿化设计、平...
