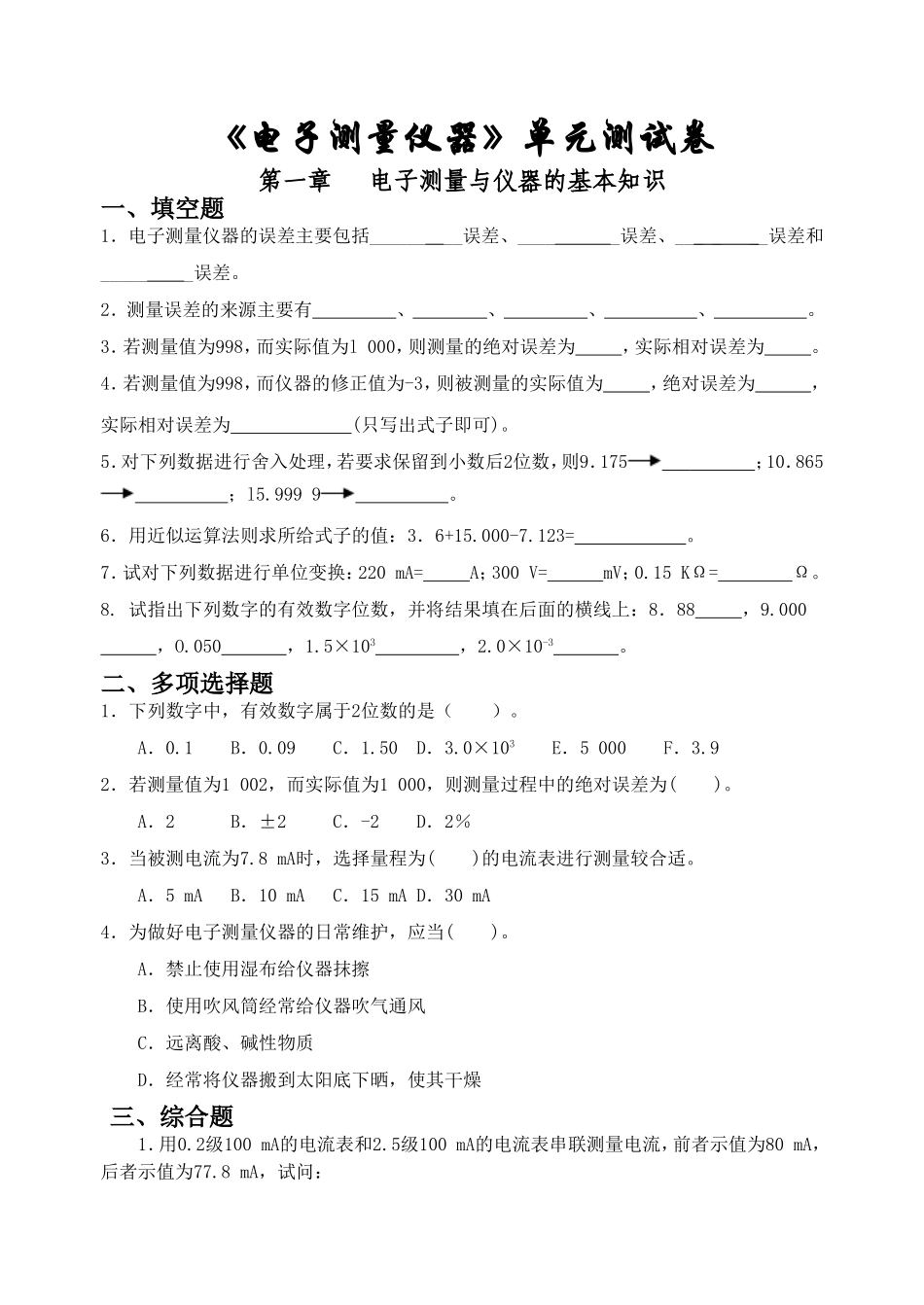

《电子测量仪器》单元测试卷第一章电子测量与仪器的基本知识一、填空题1．电子测量仪器的误差主要包括________误差、_____误差、______误差和______误差。2．测量误差的来源主要有、、、、。3．若测量值为998，而实际值为l000，则测量的绝对误差为，实际相对误差为。4．若测量值为998，而仪器的修正值为-3，则被测量的实际值为，绝对误差为，实际相对误差为(只写出式子即可)。5．对下列数据进行舍入处理，若要求保留到小数后2位数，则9．175；10．865；l5.9999。6．用近似运算法则求所给式子的值：3．6+15.000-7.123=。7．试对下列数据进行单位变换：220mA=A；300V=mV；0.15KΩ=Ω。8.试指出下列数字的有效数字位数，并将结果填在后面的横线上：8．88，9.000，O.050，1.5×103，2.0×10-3。二、多项选择题1．下列数字中，有效数字属于2位数的是（）。A．0.1B．0.09C．1.50D．3.0×103E．5000F．3.92．若测量值为1002，而实际值为1000，则测量过程中的绝对误差为()。A．2B．±2C．-2D．2％3．当被测电流为7.8mA时，选择量程为()的电流表进行测量较合适。A．5mAB．10mAC．15mAD．30mA4．为做好电子测量仪器的日常维护，应当()。A．禁止使用湿布给仪器抹擦B．使用吹风筒经常给仪器吹气通风C．远离酸、碱性物质D．经常将仪器搬到太阳底下晒，使其干燥三、综合题1．用0.2级100mA的电流表和2.5级100mA的电流表串联测量电流，前者示值为80mA，后者示值为77.8mA，试问：(1)如果将前者作为标准表校验后者，则被校表的绝对误差为多少?应当引入的修正值为多少？测量的实际相对误差为多少？(2)如果认为上一问所得的绝对误差是最大绝对误差的话，则被校表的准确度应定为几级？2．被测电压为8V，现有两只电压表，一只量程为10V，准确度为1.5级；另一只量程为50v，准确度为1.0级。试问选用哪只电压表测量较准确?为什么？《电子测量仪器》单元测试卷第二章信号发生器一、填空题l．信号发生器按用途分类，可分为和两类；按调制方式分类，可分为、和；按输出波形分类，可分为、、和4种类型。2．低频信号发生器用于产生频率为至的低频信号。它除具有电压输出外，有的还有输出。3．在文氏电桥振荡电路中，改变频率的方法是改变频段，使频率在同一频段内连续变化。4．XD-1型低频信号发生器的频率范围是，输出电压是，输出功率是，输出阻抗有等几种。5．XD-1型低频信号发生器面板上的电压表既可指示，也可指示。6．使用XD-1型低频信号发生器时，当要其输出频率为750KHz的信号时，应按下频段按键，再将“×1”旋钮旋至，“×0.1”旋钮旋至，“×0.01”旋钮旋至。7．高频信号发生器的工作频率一般为至，输出波形是。8．YBl051型高频信号发生器的频率范围是，输出阻抗为，内调制频率为。9．在函数信号发生器中，积分电路可用于产生信号，电平检测器可用于产生信号。由三角波变换为正弦波通常是由电路完成。10．EEl641B型函数信号发生器的输出频率为，它输出的基本波形有、和。11．脉冲信号发生器一般是由、、、、、和等部分组成。二、多项选择题1．在下对的技术指标中，属于频率特性的是（）。A．频率稳定度B．调制频率C．有效频率范围D．输出阻抗2．低频信号发生器的主振电路通常采用（）。A．RC振荡电路B．LC振荡电路C．晶体振荡电路D．多谐振荡电路3．构成缓冲放大器的电路通常是（）。A．共基放大电路B．共射放大电路C．共集放大电路D．共基一共集放大电路4．高频信号发生器常用的主振电路是（）。A．电容三点式振荡电路B．电感三点式振荡电路C．变压器互感耦合振荡电路D．RC文氏电桥振荡电路5．要使YBl051型高．频信号发生器输出一定频率和一定幅度的调幅波信号，应调节的开关旋钮有（）。A．“频率范围”开关B．“调幅”开关C．“调频”开关D．“幅度”旋钮6．要想从同一种信号发生器中分别获得正弦波和方波，必须使用（）。A．低频信号发生器B．高频信号发生器C．函数信号发生器D．脉冲信号发生器三、综合题1．填写低频信号发生器的基本组成框图。2．高频信号发生器包括哪几部分？并简述它的工作原理。3．函数信号发生器在产生基本波形的3种方法中，它们的工作频率分别由什么决定？《电子测量仪器》单...
