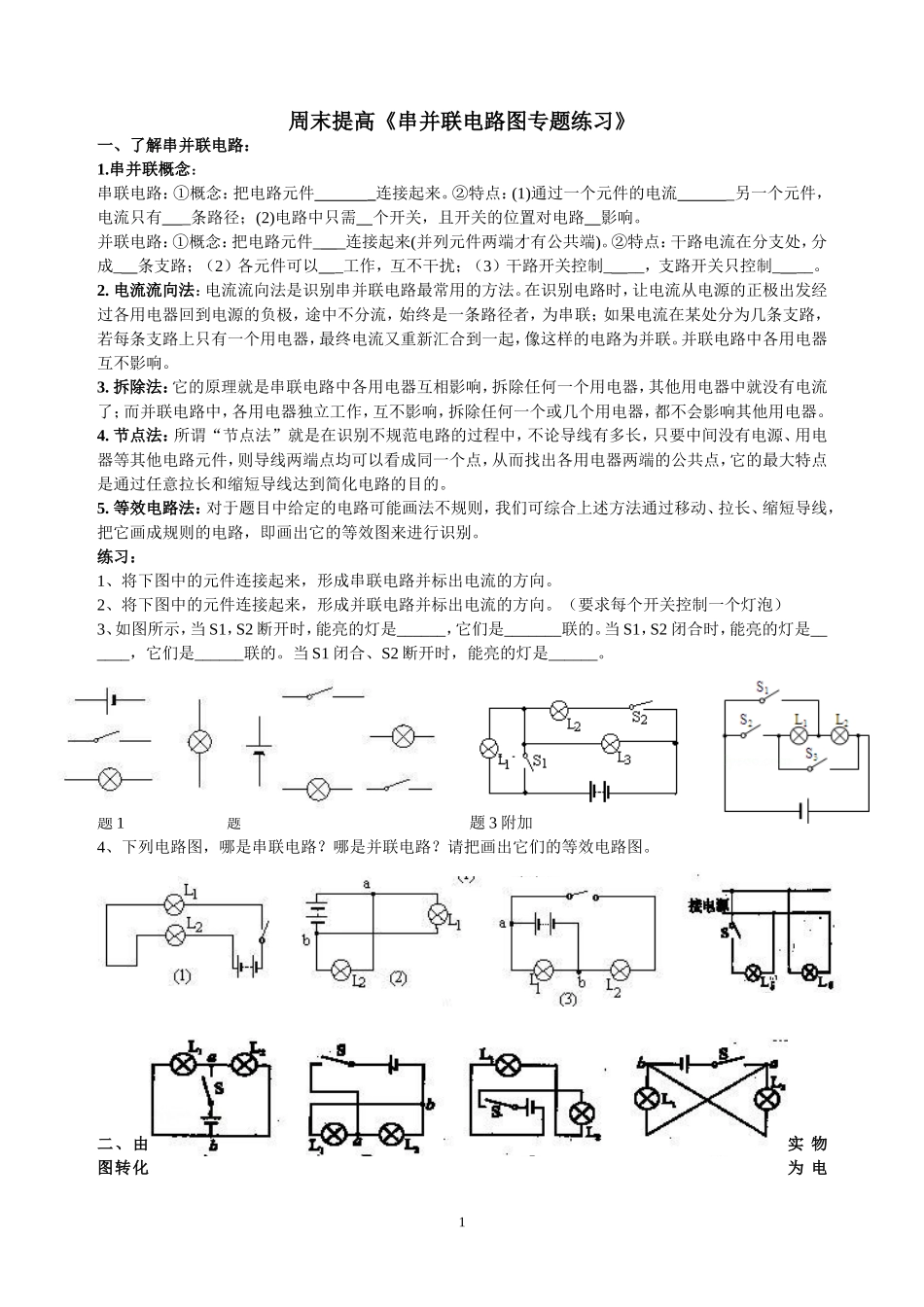

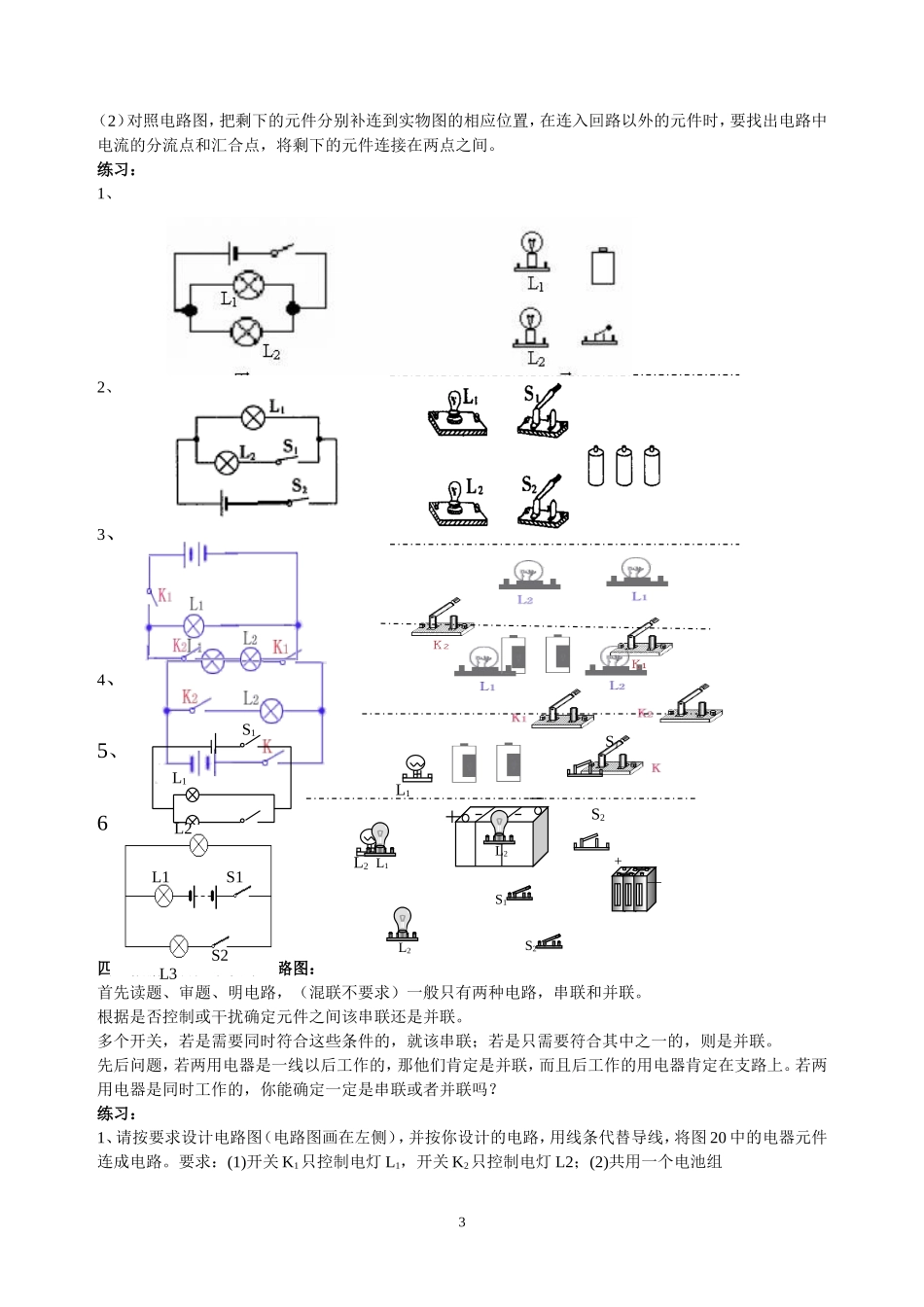

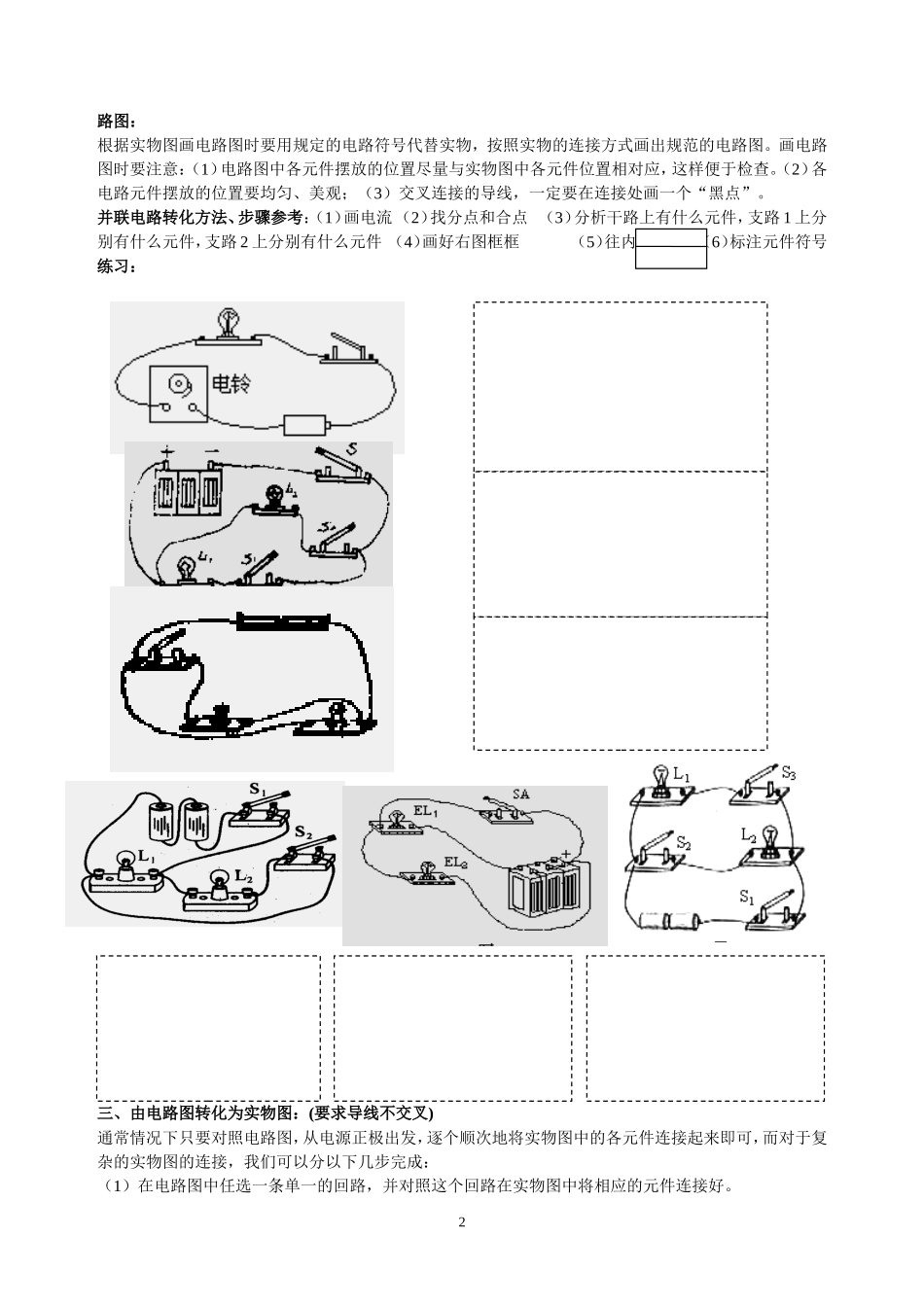

周末提高《串并联电路图专题练习》一、了解串并联电路：1.串并联概念：串联电路：①概念：把电路元件_连接起来。②特点：(1)通过一个元件的电流_另一个元件，电流只有_条路径；(2)电路中只需个开关，且开关的位置对电路影响。并联电路：①概念：把电路元件__连接起来(并列元件两端才有公共端)。②特点：干路电流在分支处，分成_条支路；（2）各元件可以_工作，互不干扰；（3）干路开关控制___，支路开关只控制___。2.电流流向法：电流流向法是识别串并联电路最常用的方法。在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。并联电路中各用电器互不影响。3.拆除法：它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。4.节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等其他电路元件，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。5.等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。练习：1、将下图中的元件连接起来，形成串联电路并标出电流的方向。2、将下图中的元件连接起来，形成并联电路并标出电流的方向。（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。当S1，S2闭合时，能亮的灯是______，它们是______联的。当S1闭合、S2断开时，能亮的灯是______。题1题2题3题3附加4、下列电路图，哪是串联电路？哪是并联电路？请把画出它们的等效电路图。二、由实物图转化为电1路图：根据实物图画电路图时要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。画电路图时要注意：（1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查。（2）各电路元件摆放的位置要均匀、美观；（3）交叉连接的导线，一定要在连接处画一个“黑点”。并联电路转化方法、步骤参考：（1）画电流（2）找分点和合点（3）分析干路上有什么元件，支路1上分别有什么元件，支路2上分别有什么元件（4）画好右图框框（5）往内填元件（6）标注元件符号练习：三、由电路图转化为实物图：(要求导线不交叉)通常情况下只要对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可，而对于复杂的实物图的连接，我们可以分以下几步完成：（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。2（2）对照电路图，把剩下的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将剩下的元件连接在两点之间。练习：1、2、3、4、5、6、、四、根据题目要求设计电路图：首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联。根据是否控制或干扰确定元件之间该串联还是并联。多个开关，若是需要同时符合这些条件的，就该串联；若是只需要符合其中之一的，则是并联。先后问题，若两用电器是一线以后工作的，那他们肯定是并联，而且后工作的用电器肯定在支路上。若两用电器是同时工作的，你能确定一定是串联或者并联吗？练习：1、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组3S1S2L2L1S1S2L2L1+—L2L1S2S1L2L2L3L1S2S12、如图所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干．利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路．要求在使用时．只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．3、小明是一...
