灯光照明设计(含国家设计执行标准)VIP免费

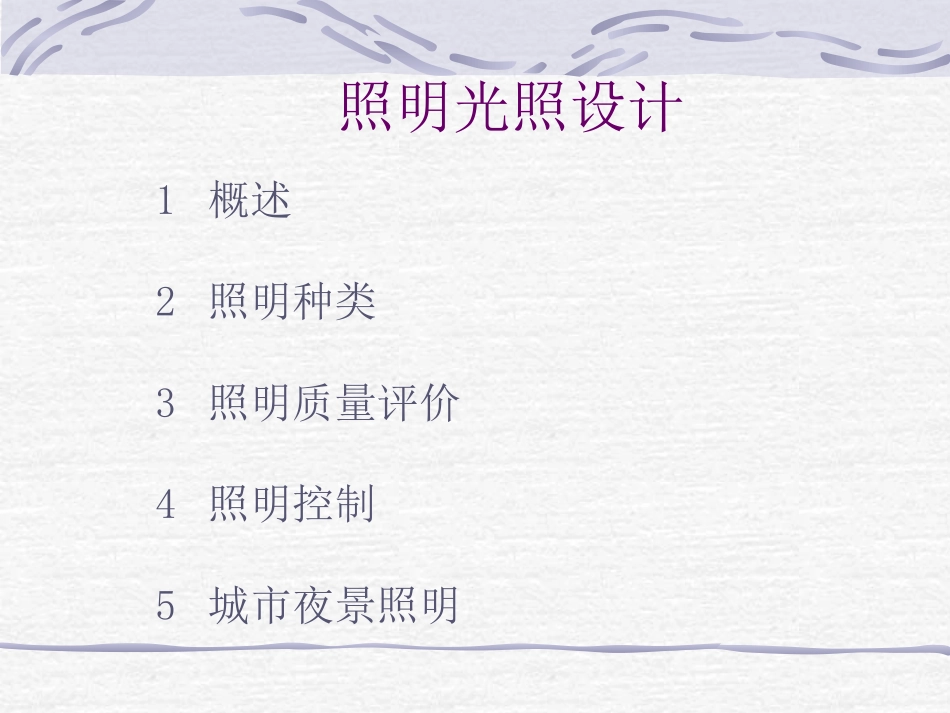

灯光照明设计(含国家设计执行标准)_第1页
1/79

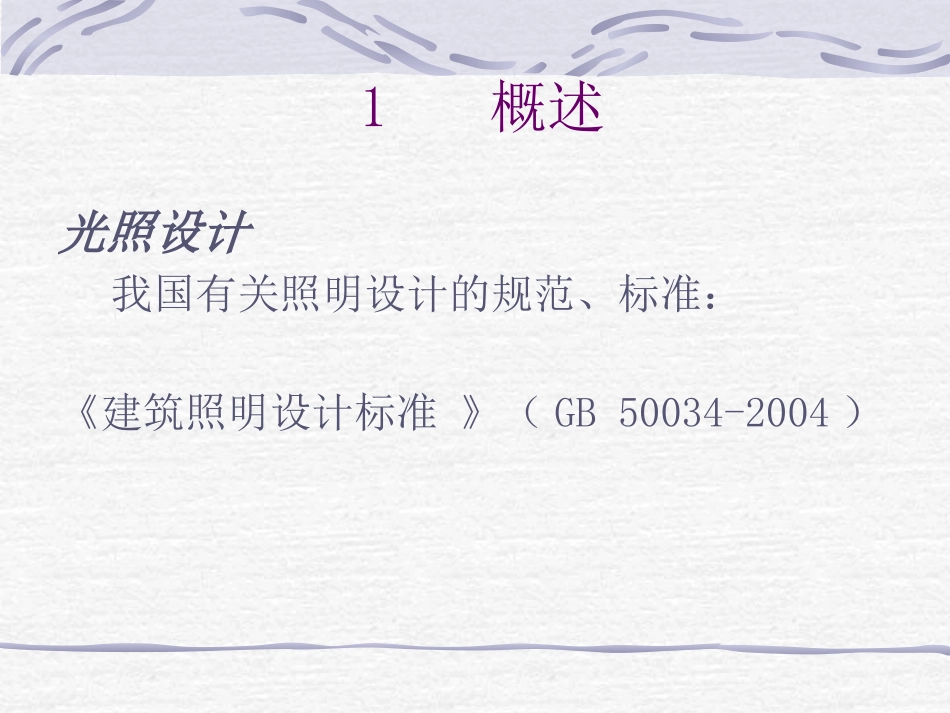

灯光照明设计(含国家设计执行标准)_第2页
2/79

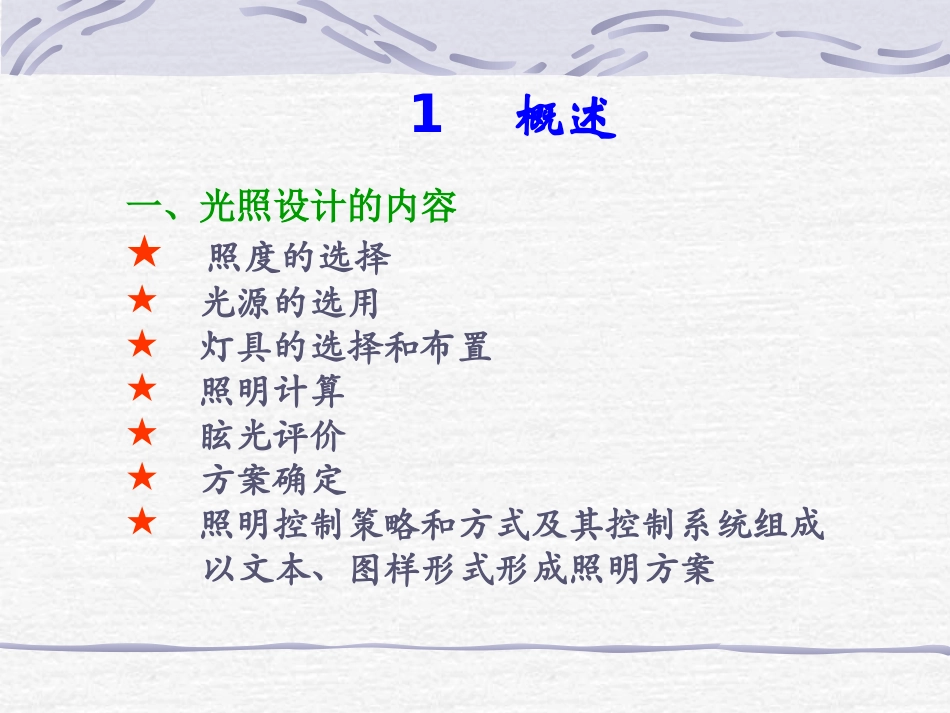

灯光照明设计(含国家设计执行标准)_第3页
3/79
照明光照设计1概述2照明种类3照明质量评价4照明控制5城市夜景照明1概述光照设计我国有关照明设计的规范、标准:《建筑照明设计标准》(GB50034-2004)一、光照设计的内容★照度的选择★光源的选用★灯具的选择和布置★照明计算★眩光评价★方案确定★照明控制策略和方式及其控制系统组成以文本、图样形式形成照明方案1概述二、光照设计的目的在量的方面,要解决合适的照度(或亮度)在质的方面,要解决眩光、光的颜色、阴影等问题。★便于进行视觉作业★促进安全和防护★引人注目的展示环境★富有文化的城市夜景照明1概述三、光照设计的基本要求★安全★经济★适用★美观1概述四、光照设计的步骤1)收集原始资料2)确定照明方式和种类并选择合理的照度3)确定合适的光源4)选择灯具的形式,并确定型号5)合理布置灯具6)进行照度计算并确定光源的安装功率7)根据需要,计算室内各面亮度与眩光评价8)确定照明设计方案9)确定照明控制策略、方式和系统1概述五、光照设计的成果第一阶段为方案设计阶段包括灯具种类和数量的确定、整体设计方案、灯位布置图和工程造价及其预算。采用效果图、文本等成果体现。第二阶段为初步设计阶段根据方案,制定相应的开关、灯的回路,确定控制方案和系统的软、硬件组成。第三阶段为施工图设计阶段完成施工图的绘制、图样交底,最终完成项目的设计、施工。1概述一、照明方式(一)一般照明generallighting为照亮整个场所而设置的均匀照明。(二)分区一般照明localizedlighting对某一特定区域,如进行工作的地点,设计成不同的照度来照亮该区域的一般照明。(三)局部照明locallighting特定视觉工作用的、为照亮某个局部而设置的照明。2照明种类(四)混合照明mixedlighting由一般照明与局部照明组成的照明。2照明种类视觉工作照度分级范围/lx照明方式适用场所示例简单视觉工作的照明<30一般照明普通仓库一般视觉工作的照明50~500一般照明、分区一般照明、混合照明设计室、办公室、教室、报告厅特殊视觉工作的照明750~2000一般照明、分区一般照明、混合照明大会堂、综合性、体育馆、拳击场视觉工作对应的照度分级范围《民用建筑电气设计规范》(JGJ/T16-92)中11.3.1当仅需要提高房间内某些特定工作区的照度时,宜采用分区一般照明。局部照明宜在下列情况下采用:(1)局部需要有较高的照度。(2)由于遮挡面使一般照明射不到的某些范围。(3)视觉功能降低的人需要有较高的照度。(4)需要减少工作区的反射眩光。(5)为加强某方向光照以增强质感时。2照明种类二、照明种类概述(一)根据照明使用情况分类1、正常照明normallighting在正常情况下使用的室内外照明。可单独使用,也可与应急照明、值班照明同时使用,但控制线路必须分开。2、应急照明emergencylighting因正常照明的电源失效而启用的照明。①备用照明stand-bylighting作为应急照明的一部分,用于确保正常活动继续进行的照度。照度不低于一般照明的10%。2照明种类②安全照明safetylighting作为应急照明的一部分,用于确保处于潜在危险之中的人员安全的照明。照度不低于一般照明的5%。③疏散照明escapelighting作为应急照明的一部分,用于确保疏散通道被有效地辨认和使用的照明。主要通道上的照度不低于0.5lx。2照明种类在由于工作中断或误操作容易引起爆炸、火灾和人身事故或将造成严重政治后果和经济损失的场所,应设置应急照明。应急照明宜设置在可能引起事故的工作场所以及主要通道的出入口。应急照明必须采用能瞬时点燃的可靠光源,一般采用白炽灯或卤钨灯。当应急照明作为正常照明的一部分点燃,而且发生故障不需要切换电源时,也可用气体放电灯。2照明种类3、值班照明on-dutylighting非工作时间,为值班所设置的照明。利用正常照明中能单独控制的一部分,或利用应急照明的一部分或全部。4、警卫照明securitylighting用于警戒而设置的照明。5、障碍照明obstaclelighting在可能危及航行安全的建筑物或构筑物上安装的标志灯。按民航和交通部门的有关规定装设。2照明种类《民用建筑电气设计规范》(JGJ/T16-92)中11.3.4航空障碍灯的装设应根据地区航空部门的要求决定。(1)障碍标志灯的水平、垂直距离不宜大于45...
