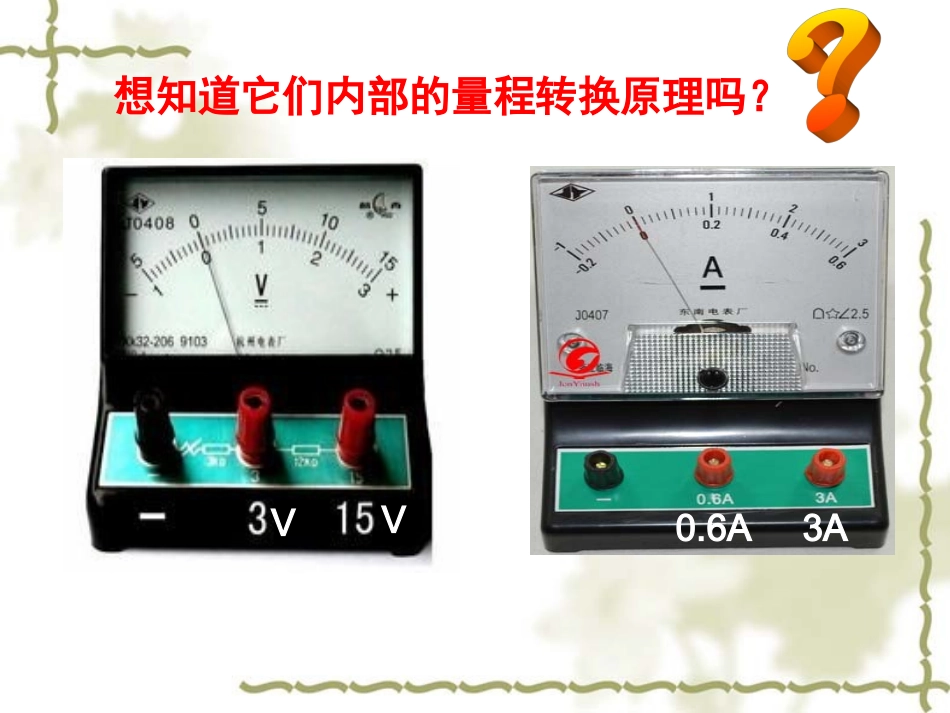

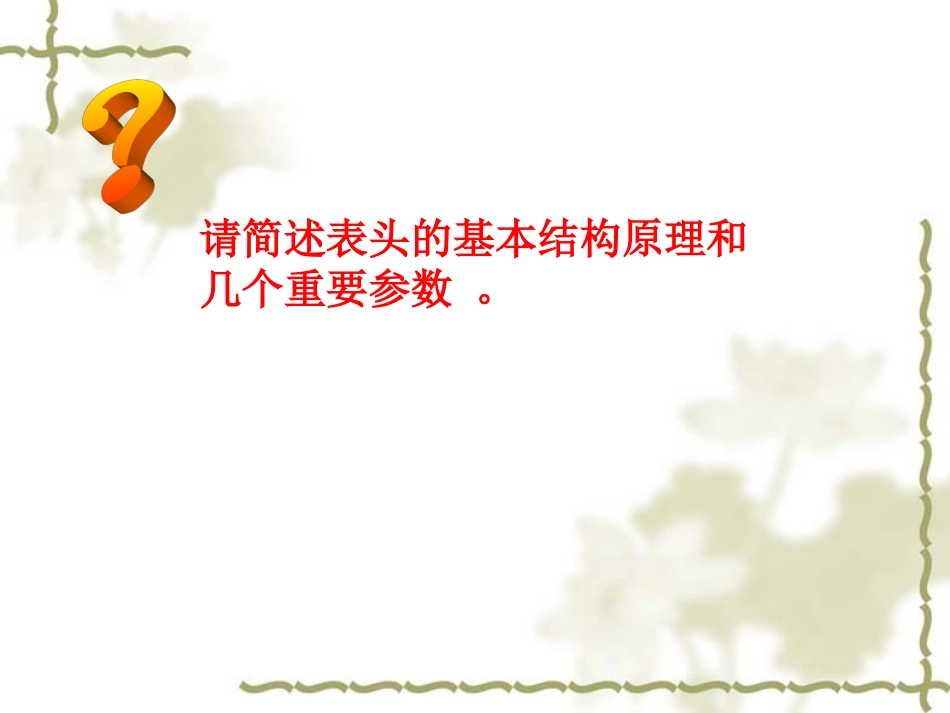

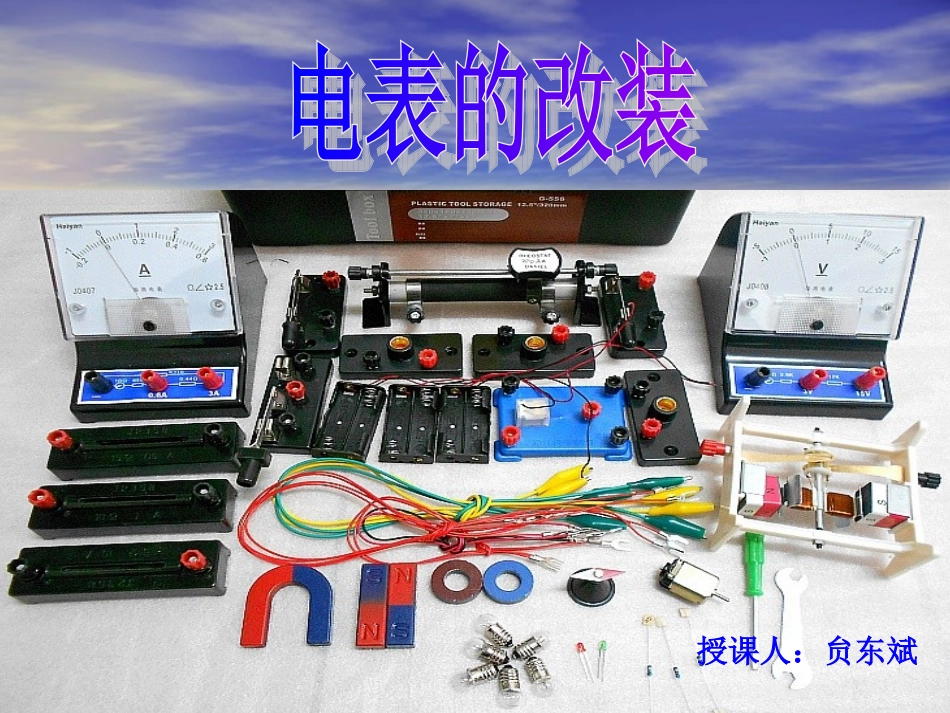

授课人:贠东斌想知道它们内部的量程转换原理吗?VV0.6A3A请简述表头的基本结构原理和几个重要参数。电路图符号:作用:能够测量微小电流和电压。gggUIR灵敏电流计(表头)表头内阻:电流计内阻Rg满偏电流:指针偏转到最大值时的电流Ig满偏电压:电流表通过满偏电流时加在它两端的电压Ug三个参数三个参数关系:表头其实就是一个电阻。电路图符号:电路图符号:三个参数gggUIR三个参数关系:电路图符号:电路图符号:三个参数gggUIR三个参数关系:gggUIR三个参数关系:结论:常见的电压表和大量程电流表都是由表头改装而成的。探究讨论:有一个表头G,内阻Rg=30Ω,满偏电流Ig=0.1A。要将其改装成量程为0~15V的电压表;应该怎样连接一个电阻,这个电阻多大?电压表的改装原理规律小结:把表头改装成电压表的实质就是,给表头串联一个电阻,起到分压的作用。归纳公式:其中n为电压表改装前后量程的倍数。归纳公式:其中n为电压表改装前后量程的倍数。归纳公式:有一个表头G,内阻Rg=30Ω,满偏电流Ig=0.1A。要将其改装为量程为0~0.6A的电流表;应该怎样连接一个电阻,这个电阻多大?电流表的改装原理探究讨论:规律小结:把表头改装成大量程电流表的实质就是,给表头并联一个电阻,起到分流的作用。归纳公式:其中n为电流表改装前后量程的倍数。结论:电表改装的本质原理就是:串联电阻分压,并联电阻分流。电压表改装:电流表改装:规律公式请设计出它们的双量程原理电路图?测试评价如图所示,小量程电流表G的内阻为25,满偏电流为2mA,若把它改装成5V、20V的两个量程的电压表;求,R1和R2的阻值。如图所示,有两个量程的电流表,当使用a、b两个端点时,量程为1A,当使用a、c两个端点时,量程为0.1A。已知表头内阻为Rg=200Ω,满偏电流为Ig=2mA;求电阻R1、R2的值。小结电表改装的本质原理就是:串联电阻分压,并联电阻分流。公式电压表改装:电流表改装:其中,并联的电阻越小,改装的电流表量程越大;串联的电阻越大,改装的电压表量程越大。
