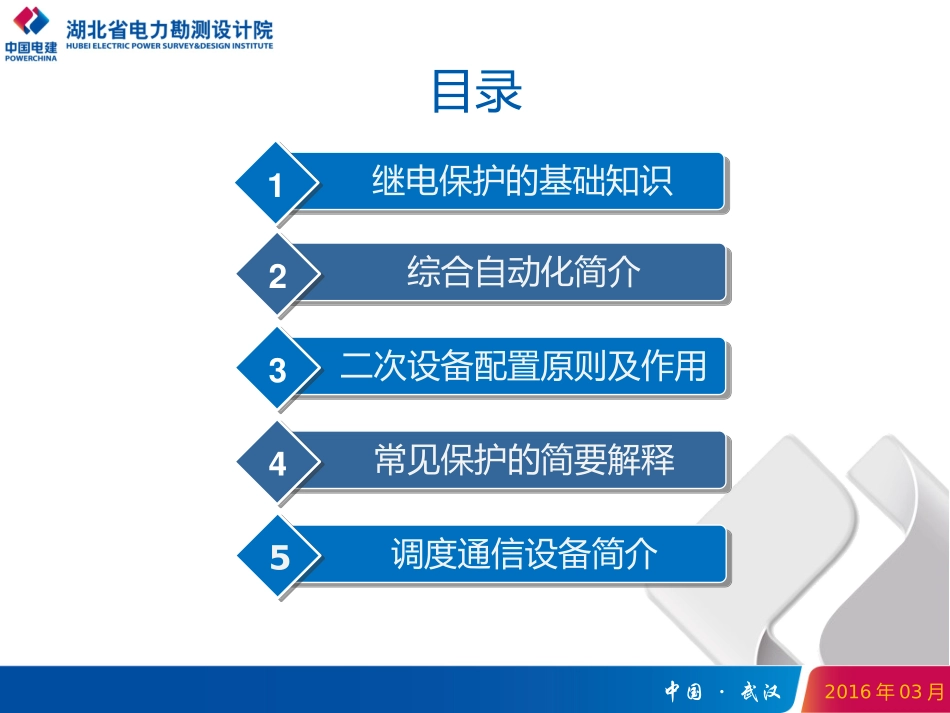

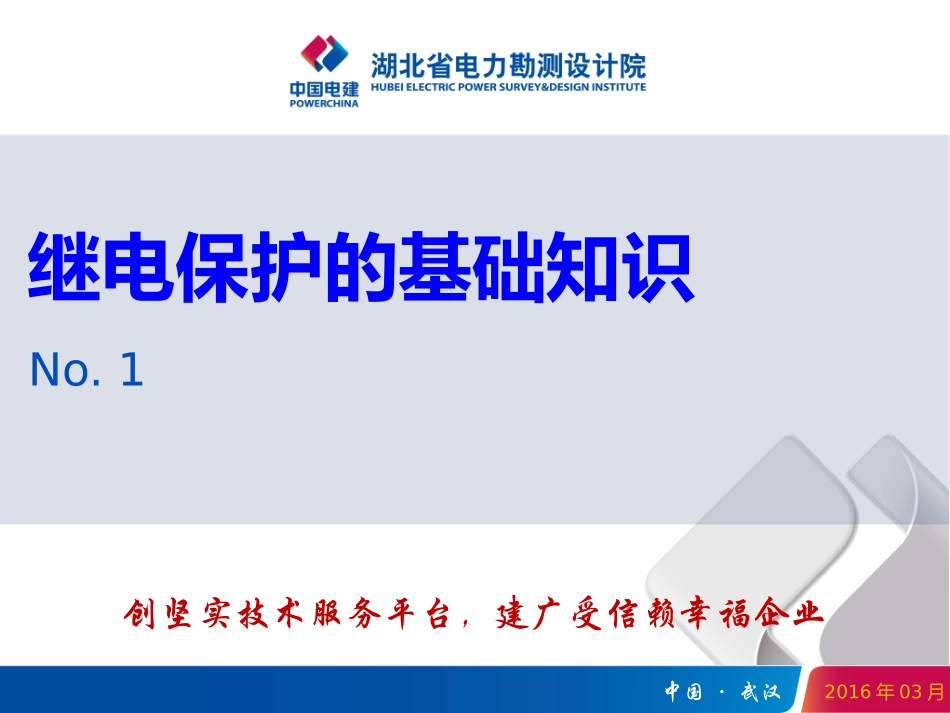

电气二次基础知识概述中国·武汉2016年03月综合自动化简介2二次设备配置原则及作用3常见保护的简要解释4继电保护的基础知识1目录5调度通信设备简介5中国·武汉2016年03月创坚实技术服务平台，建广受信赖幸福企业继电保护的基础知识No.1中国·武汉2016年03月一、继电器简介百度定义：继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。通俗定义：继电器是一种基本的电气设备，它用来打开或关闭一定数量互相独立的电路。这种操作是利用由电压或电流控制的线圈绕组所产生的电磁场来实现的。当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。中国·武汉2016年03月继电器的分类继电器从广义的定义划分应该分为两大类，一是电气量继电器（如电流、电压、频率等），二是非电量继电器（如温度、压力、速度等），后面所叙述全部为电气量继电器。从类型和工作原理上分为动态继电器和静态继电器，动态继电器也就是电磁继电器，是继电器的基础理论，也是本次交流的重点。在此对静态继电器不作阐述。中国·武汉2016年03月1、线圈（通电后铁芯产生磁性）2、衔铁（带动触点）3、触点（构成继电保护中动作回路和信号回路的基本单元）电磁继电器的基本理论：电生磁，磁生机械力。电磁继电器的基本原理中国·武汉2016年03月二、常用继电器类型1、电流继电器电流继电器的基本原理也是通过线圈绕在铁心上产生电磁吸力，从而使触点开断。与其他继电器不同之处在于它是串联于电路中，利用电流启动继电器动作，它的吸引线圈匝数少，线径粗。电流继电器采集对象是电气回路中电流，动作值可以进行整定。可根据电流大小来判断电流继电器是否动作。这也是现在微机保护的基本元件。中国·武汉2016年03月2、电压继电器电压继电器的基本原理也是通过线圈绕在铁心上产生电磁吸力，从而使触点开断。与电流继电器不同之处在于它是并联于电路中，它的吸引线圈匝数少，线径细。它是根据电压情况来动作继电器，也可以进行整定。电压继电器分过电压继电器和低电压继电器。3、中间继电器和信号继电器中间继电器主要用于增加触点数量和触点容量。一般中间继电器都有多副触点。而且容量也较大。有的中间继电器还有电流或电压保持功能。信号继电器主要用于发出信号，根据需要有串联型电流信号继电器和并联型电压信号继电器。中国·武汉2016年03月4、时间继电器时间继电器可计时动作，当达到预先设定的延时后，时间继电器动作，从而接点闭合。中国·武汉2016年03月三、继电保护及其回路简介电力系统中出现短路或接地等故障时，将引起电流或电压的变化，我们通过PT和CT将最直接的电气量采集，并通过上述继电器就可以搭建一个最简单的继电保护回路。就这是最原始的继电保护。见下图：中国·武汉2016年03月简易继电保护回路中国·武汉2016年03月模拟屏中国·武汉2016年03月从20世纪50年代到90年代末，在40余年的时间里，继电保护完成了发展的4个阶段，即从电磁式保护装置到晶体管式继电保护装置、到集成电路继电保护装置、再到微机继电保护装置。微机继电保护的基本原理也是建立在前面所描述各种继电器的原理之上的。唯一不同的是引入了微机的概念，不再是电磁式继电器。同时结合计算机网络，使微机保护变得多元，功能更为强大，操作更为简单。四、微机继电保护的概念和发展吏中国·武汉2016年03月1、微机继电保护的概念简单来说微机继电保护是应用微型计算机或微处理机构成的继电保护。首先通过采集模块采集电力系统的模拟量（电流电压等），然后通过A/D转换，最后通过计算机对数字量进行计算和判断，并输出结果（动作或发信）。中国·武汉2016年03月2、微机继电保护的发展史它起源于20世纪60年代中后期，是在英国、澳大利亚和美国的一些学者的倡导下开始进行研究的。60年代中期，有人提出用小型计算机实现继电保护的设想，但是由于当时计算机的价格昂贵，同时也无法满足高速继电保护的技术要求，因此没有在保护方面取得实际应用。在70年代后期，出现了比较完善的微机保护样机，并投入到电力系...
