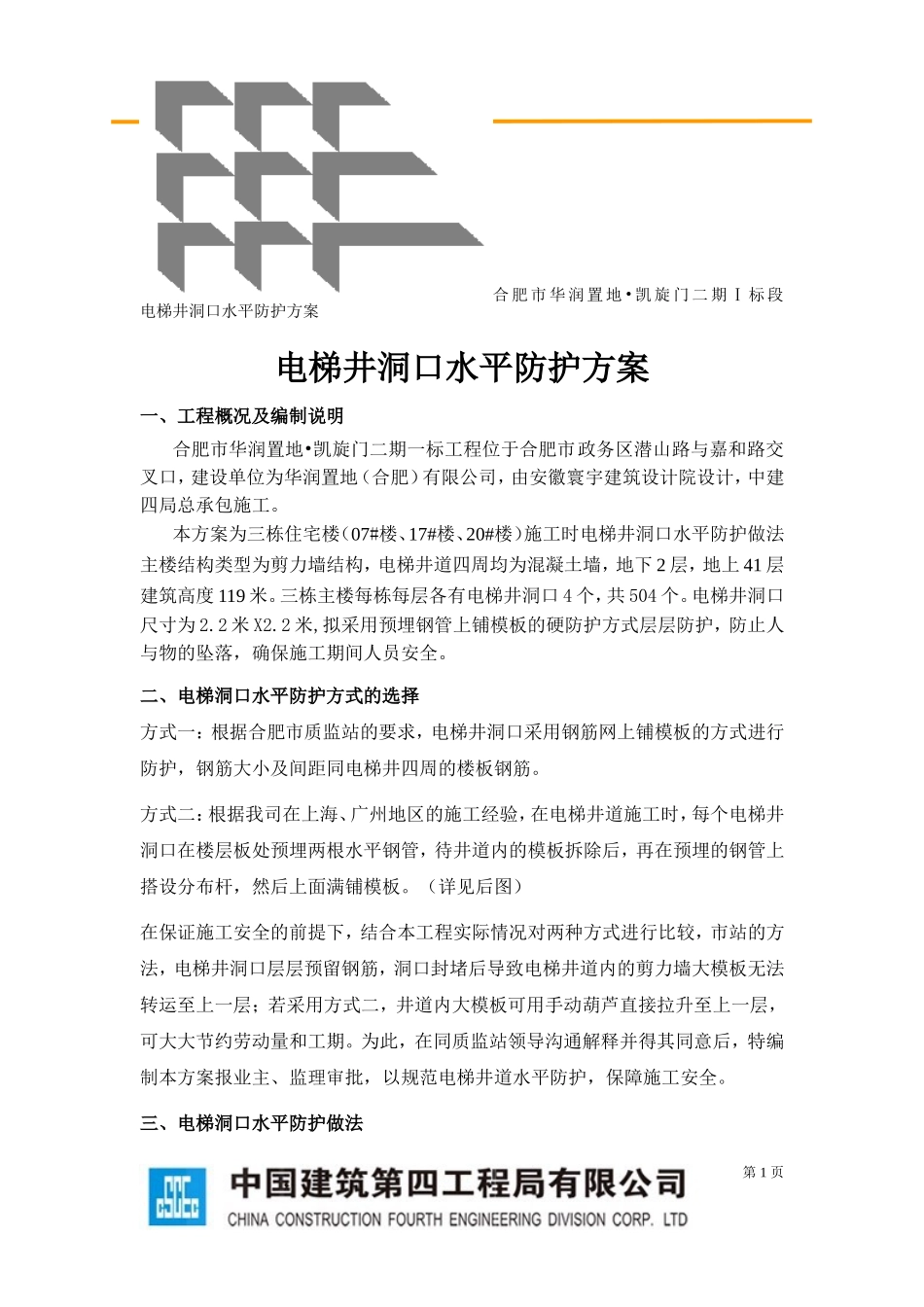

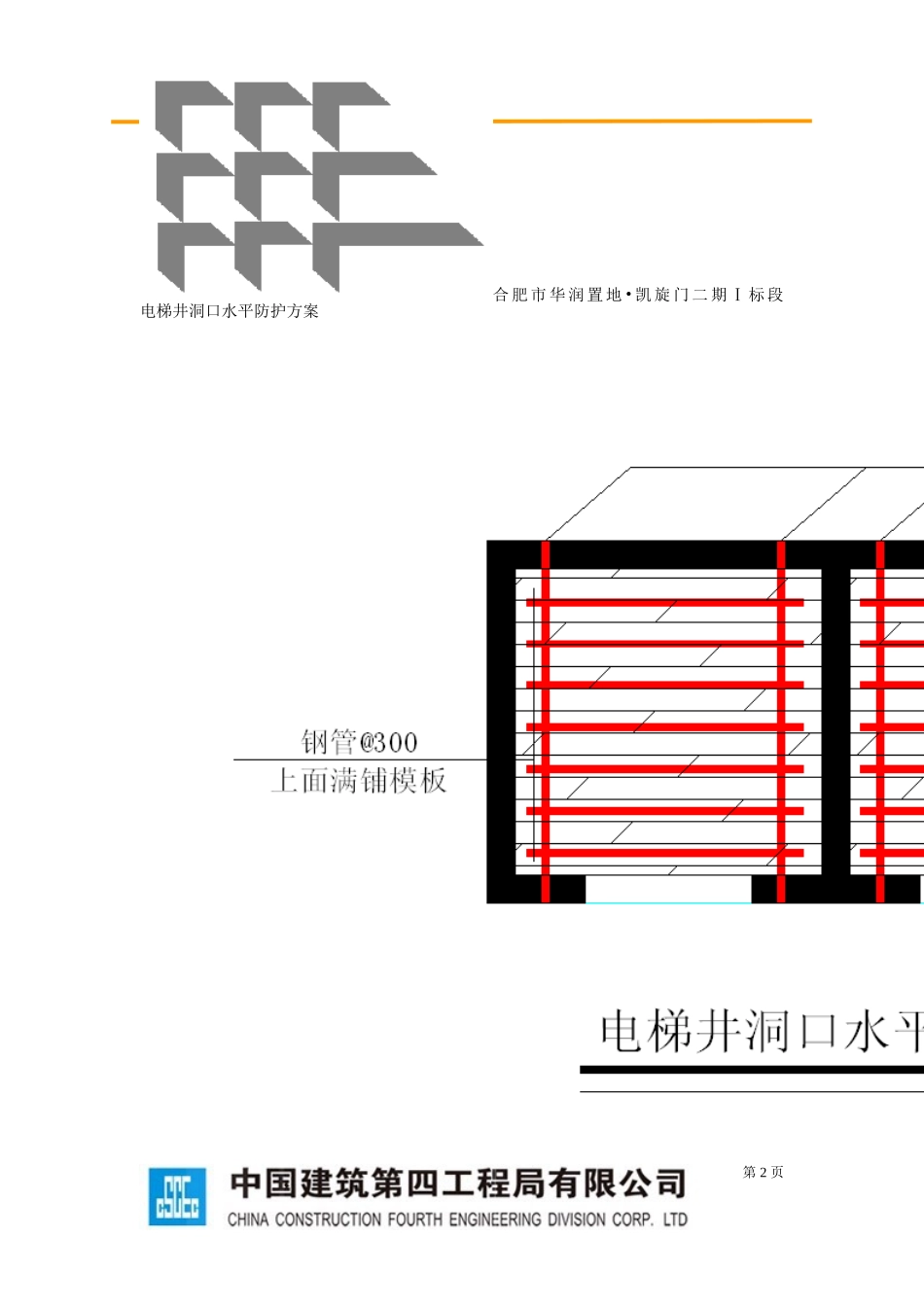

第1页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案电梯井洞口水平防护方案一、工程概况及编制说明合肥市华润置地•凯旋门二期一标工程位于合肥市政务区潜山路与嘉和路交叉口，建设单位为华润置地（合肥）有限公司，由安徽寰宇建筑设计院设计，中建四局总承包施工。本方案为三栋住宅楼（07#楼、17#楼、20#楼）施工时电梯井洞口水平防护做法主楼结构类型为剪力墙结构，电梯井道四周均为混凝土墙，地下2层，地上41层建筑高度119米。三栋主楼每栋每层各有电梯井洞口4个，共504个。电梯井洞口尺寸为2.2米X2.2米,拟采用预埋钢管上铺模板的硬防护方式层层防护，防止人与物的坠落，确保施工期间人员安全。二、电梯洞口水平防护方式的选择方式一：根据合肥市质监站的要求，电梯井洞口采用钢筋网上铺模板的方式进行防护，钢筋大小及间距同电梯井四周的楼板钢筋。方式二：根据我司在上海、广州地区的施工经验，在电梯井道施工时，每个电梯井洞口在楼层板处预埋两根水平钢管，待井道内的模板拆除后，再在预埋的钢管上搭设分布杆，然后上面满铺模板。（详见后图）在保证施工安全的前提下，结合本工程实际情况对两种方式进行比较，市站的方法，电梯井洞口层层预留钢筋，洞口封堵后导致电梯井道内的剪力墙大模板无法转运至上一层；若采用方式二，井道内大模板可用手动葫芦直接拉升至上一层，可大大节约劳动量和工期。为此，在同质监站领导沟通解释并得其同意后，特编制本方案报业主、监理审批，以规范电梯井道水平防护，保障施工安全。三、电梯洞口水平防护做法第2页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案第3页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案四、电梯洞口水平防护验算书纵向的两道钢管（主梁）为受力最大处，验算针对此处，若此处能满足要求，则其余钢管均能满足要求。按照简支梁计算，承受脚手板自重、坠落物冲击集中荷载。截面几何参数如下：截面抵抗矩W=4.49cm3;截面惯性矩I=10.78cm4;冲击荷载按最不利情况作用于跨中，上部钢管传递的恒载按等间距步置。冲击荷载:F=1.4×0.8KN=1.12kN；(按照一个体重80kg的人坠落考虑）上部钢管传递恒载：P=1.2×0.35×0.3×2.2=0.277kN；第4页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案第5页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案支撑钢管计算简图第6页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案第7页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案支撑钢管计算弯矩图(kN.m)最大弯矩Mmax=0.878kN.m；最大应力σ=Mmax/W=0.878×106/(4.49×103)=195.608N/mm2；支撑钢管的计算应力195.608N/mm2小于横向钢管的抗压强度设计值205N/mm2，满足要求！五、电梯洞口防护日常管理1、电梯井安全防护需派专人进行管理，项目各部门人员发现有不当行为应及时制止。2、电梯井必须设置防止人员坠落和落物伤人的防护设施，并加设明显标志示警。3、电梯井水平防护如上图，竖向防护按照中建四局标准设置电梯井防护门，并上锁，悬挂安全警示标语。4、定期清扫水平防护板上的落灰、建筑垃圾等。5、此处水平防护板仅作为安全防护使用，不得在其上堆放钢管、扣件、砌体等任何材料。6、、电梯井口防护每搭设完成一处，须由施工部和安全部验收，平时施工期间由安全部负责检查有无堆载、拆除等，发现后应及时整改恢复完毕。7、因作业必须，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后必须立即恢复。第8页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案六、电梯洞口操作层做法及日常管理电梯井操作层在安装、拆除模板的两个作业层，根据安装螺杆、模板就位校正的需要，人站在水平防护板上摸不到模板上口的地方，针对此情况做出如下设计安排：在洞口防护钢管的水平横杆上起4根钢管立柱，在距离楼层面1.5米左右的标高处用4根短钢管将树起的4跟立杆连接起来，供作业人员踩踏，安拆电梯井上口模板。第9页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防护方案第10页合肥市华润置地•凯旋门二期Ⅰ标段电梯井洞口水平防...
