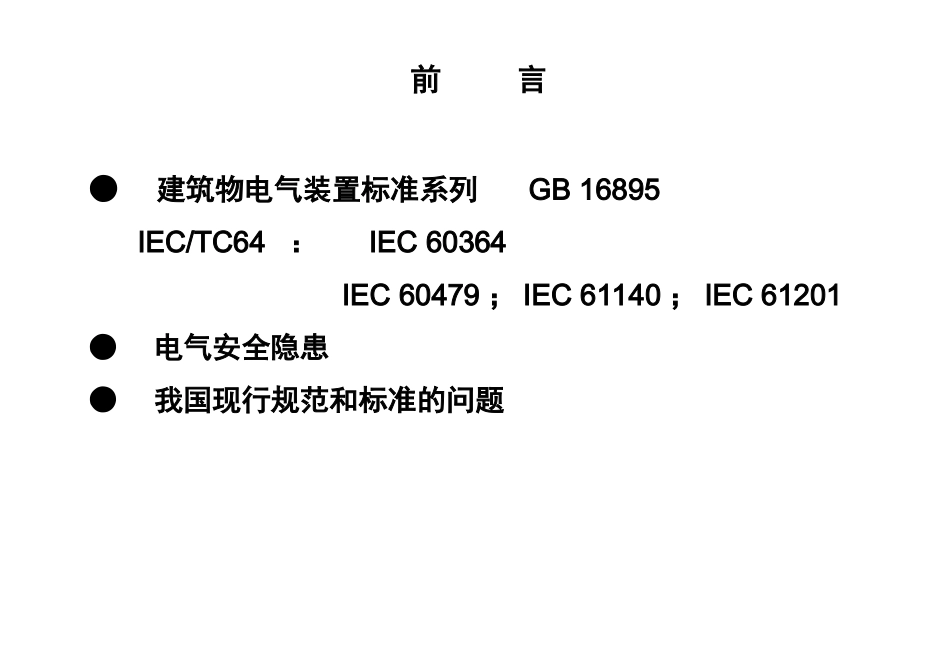

电气装置接地和电击防护电气装置接地和电击防护黄妙庆主要内容●《电击防护装置和设备的通用部分》GB17045-2006●《电击防护》GB16895.21-2004●《接地配置、接地导体、保护导体和联结导体》GB16895.3–2004●《信息技术装置的接地配置和等电位联结》GB16895.17–2002前言●建筑物电气装置标准系列GB16895IEC/TC64：IEC60364IEC60479；IEC61140；IEC61201●电气安全隐患●我国现行规范和标准的问题电气安全隐患电气安全隐患接地故障●在系统、装置或设备的给定点与局部地之间的电连接。●低压系统接地故障约占70-80%，其中死亡事故约占50%。电气安全隐患电气安全隐患●接地故障保护电器不动作或动作时间过长或接触电压过高TNTN系统●TN–C系统火灾或爆炸危险场所不允许采用TN-C系统等电位联结不合格●无总等电位联结：不能保障人身安全假设：假设：RRAA=R=RBB=1=1PENPEN；；10mm10mm22Cu80m0.14Cu80m0.14TN-CTN-CUUtt=220/2=220/2[0.14[0.14(1+1)//(1+1)+0.14]/0.14103V103V总等电位联结总等电位联结●未设辅助等电位联结●特低电压设备外部接地故障的转移电位传到特低电压侧电气安全规范和标准的问题电气安全规范和标准的问题●编制工作；标准管理体制●规范、标准的更新和协调、国际接轨●举例：接零重复接地接地电阻等电位联结不共用接地漏电保护漏电防火安全供电“接零”重复接地●等电位联结划分问题：“A类”电气装置？“B类”电气装置？●不共用接地●漏电保护手术室喷水池采用剩余电流保护器？生产设备防火漏电●安全供电矿井医院《电击防护装置和设备的通用部分》《电击防护装置和设备的通用部分》GB/T17045—2006GB/T17045—2006电击：电流通过人体或动物躯体而引起的生理效应。长时间交流电流值，长时间交流电流值，mA感觉感觉手—手手—手0.5双手—足0.5肌肉反应手—手手—手5双手—足10心颤动手—手手—手100双手—足40基本防护无故障条件下的电击防护。注：对于低压装置、系统和设备，其基本防护通常对应于直接接触的防护。故障防护单一故障条件下的电击防护注1：对低压装置、系统和设备而言，其故障防护通常对应于间接接触防护，主要与基本绝缘损坏有关。注2：发生下列情况时，均认为是单一故障：—可触及的非危险带电部分变成危险的带电部分（例如，由于限制稳态接触电流和电荷措施的失效）；或—可触及的在正常条件下不带电的可导电部分变成危险的带电部分（例如，由于外露可导电部分基本绝缘的损坏）；或—危险的带电部分变成可触及的（例如，由于外壳的机械损坏）。带电部分正常运行中带电的导体或可导电部分，包括中性导体，但按惯例不包括PEN导体或PEL导体。注：PEL导体是直流回路兼有保护接地导体和线导体功能的导体。PEN导体兼有保护导体和中性导体功能的导体。保护(PE)导体为了安全目的，如电击防护中设置的导体。外露可导电部分设备上能触及到的可导电部分，在正常情况下不带电，但是在基本绝缘损坏时会带电。外界可导电部分；装置外可导电部分非电气装置的组成部分，且易于引入电位的可导电部分,该电位通常为局部地电位。[注：《交流电气装置的接地》装置外可导电部分可用作保护线]（电气）保护阻挡物为防止无意的直接接触而提供的防护物，但并不防止有意的直接接触。（电气）保护遮栏为防止从任一通常接近方向直接接触而设置的防护物。（电气）保护外壳；保护外护物为防护从任何方向触及危险带电部分并围住设备内部部件的电气外壳。MBPCT1114231234BMCPT保护导体(PE)总等电位联结导体接地导体辅助等电位联结导体MET（MEB）外露可导电部分装置外可导电部分金属总水管接地极1外露可导电部分总接地端子接地极金属管道等装置外可导电部分MET等电位联结为达到等电位，多个可导电部分间的电气连接。保护等电位联结为了安全目的（例如电击防护）的等电位联结。接地导体在系统、装置或设备中的给定点与接地极之间提供导电通路或部分导电通路的导体。接地配置；接地装置系统、装置和设备的接地所包含的所有电气连接和器件。保护接地为了电气安全目的，将一系统、装置或设备的一点或多点接地。[注:《交流电气装置的接地》电气装置的金属外壳...
