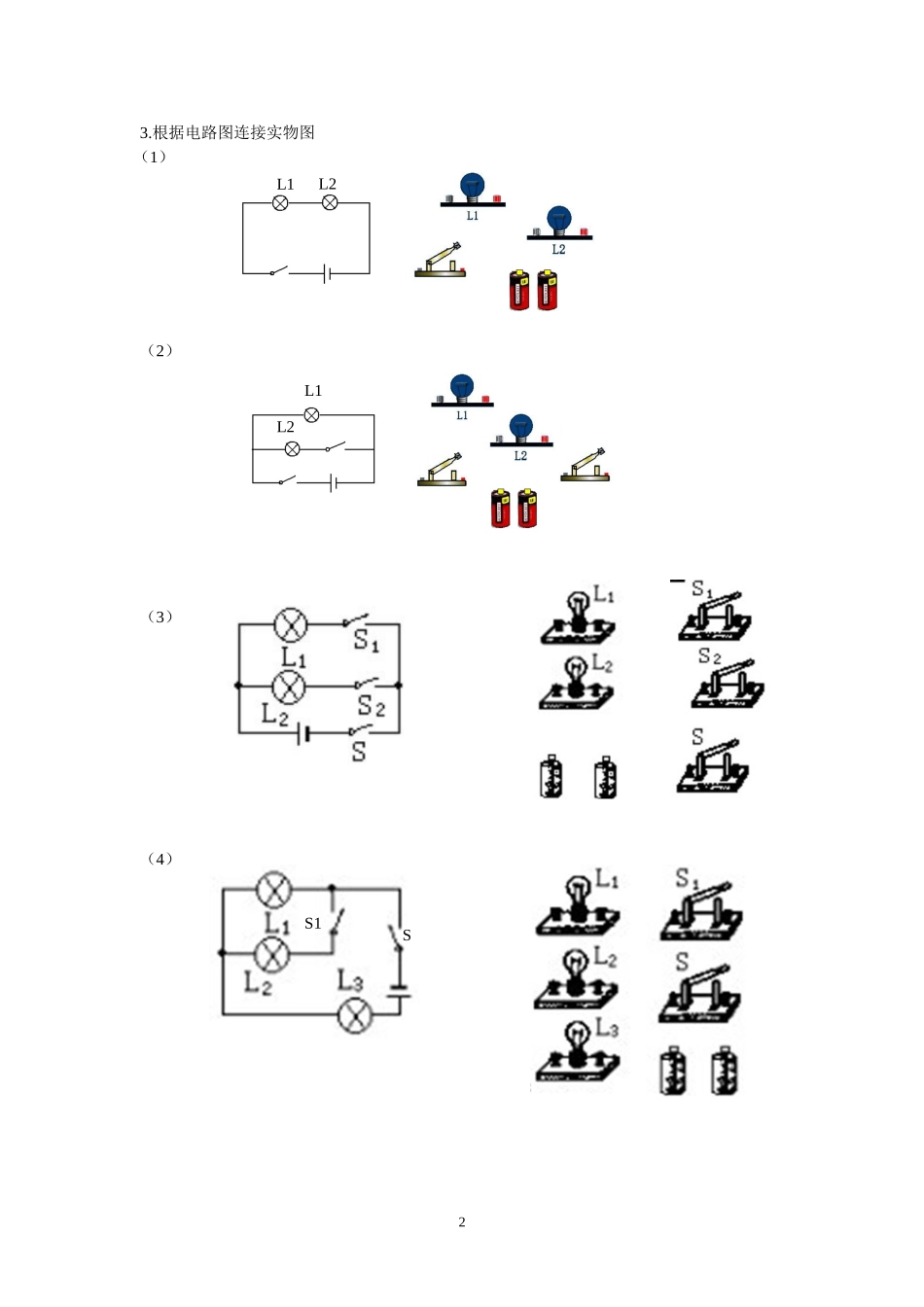

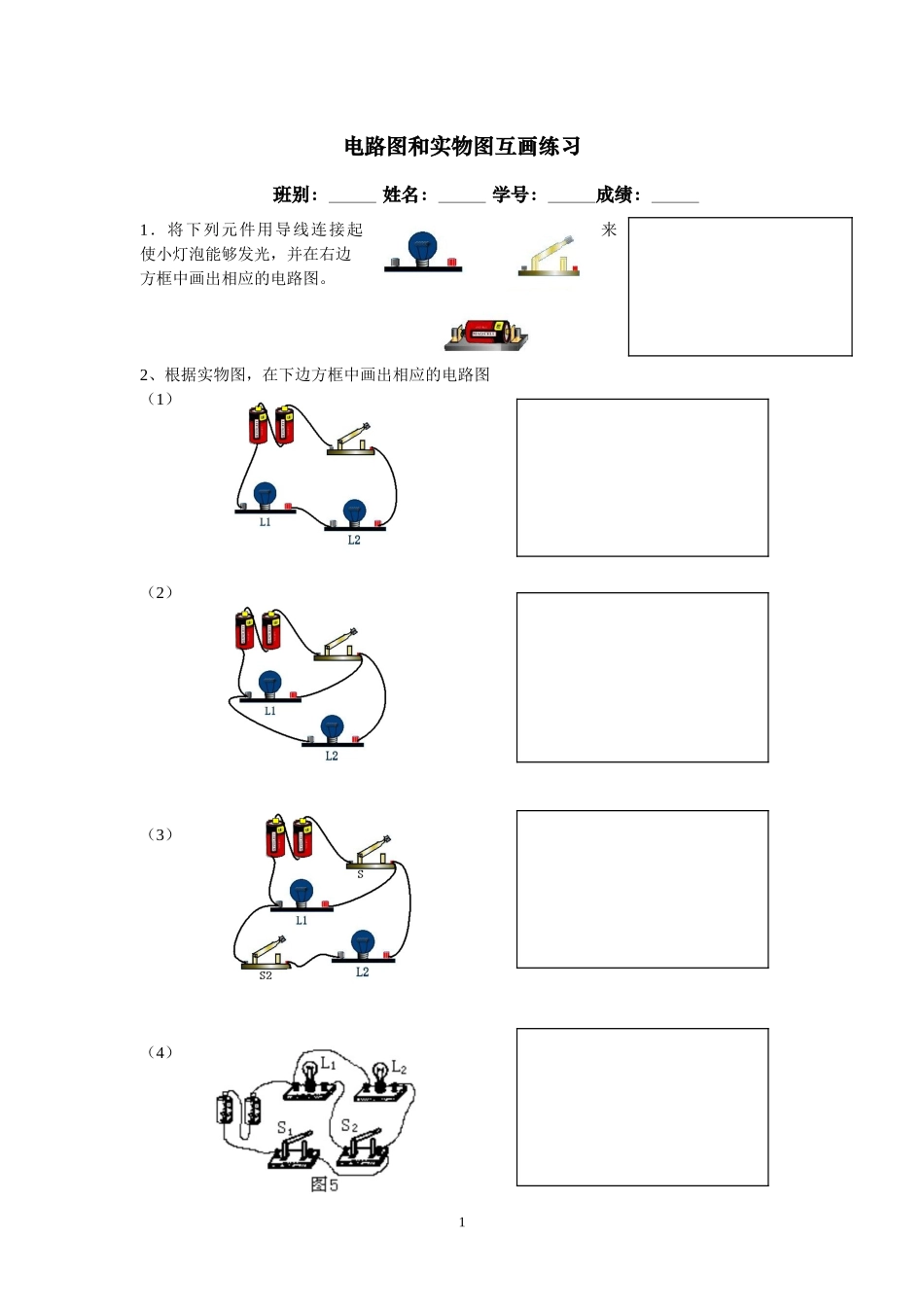

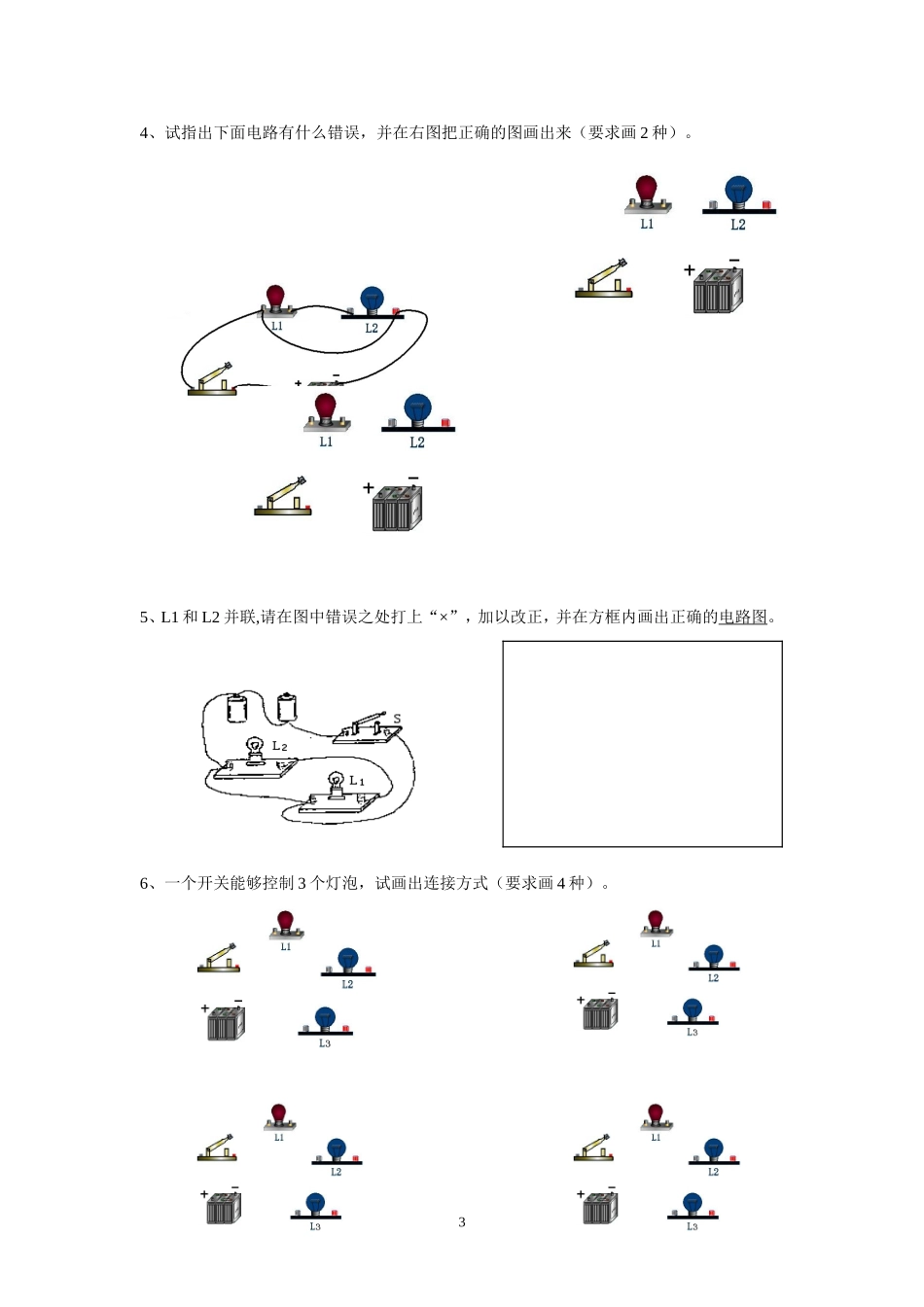

电路图和实物图互画练习班别：姓名：学号：成绩：1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）（4）13.根据电路图连接实物图（1）（2）（3）（4）2L1L2L2L1SS14、试指出下面电路有什么错误，并在右图把正确的图画出来（要求画2种）。5、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在方框内画出正确的电路图。6、一个开关能够控制3个灯泡，试画出连接方式（要求画4种）。37、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成实物图并在右边框内画出电路图．8、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。9、将下图中的电路元件按电路图连接成实物图．(要求导线不交叉)4
