顶管穿越公路安全方案_2015VIP免费

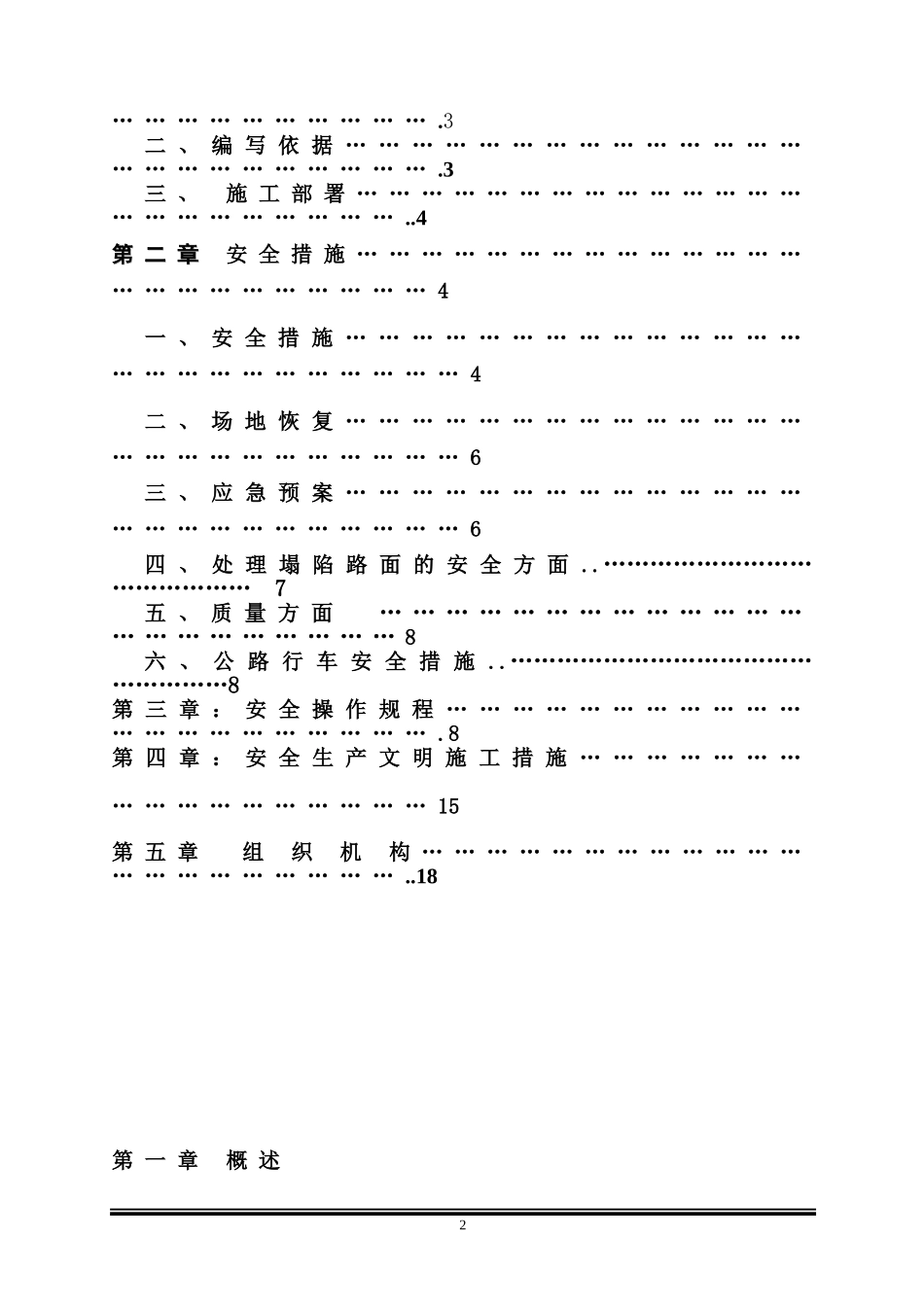

1辽河石化鮁鱼圈长输管线清理占压及扩容改造滨海路穿越工程安全安全措施盘锦龙飞建筑安装工程有限公司2015年6月22日目录第一章概述第一章概述………………………………………………………………………………………………………………………………33一工程概况……………………………………1………………………….3二、编写依据……………………………………………………………….3三、施工部署……………………………………………………………..4第二章第二章安全措施………………………………………………………………4一、安全措施…………………………………………………………………4二、场地恢复…………………………………………………………………6三、应急预案…………………………………………………………………6四、处理塌陷路面的安全方面..………………………………………7五、质量方面…………………………………………………………8六、公路行车安全措施..………………………………………………8第三章：安全操作规程……………………………………………………….8第四章：安全生产文明施工措施……………………………………………15第五章组织机构………………………………………………………..18第一章概述2一、工程概况1、该工程项目段为鲅鱼圈外输管线清理占压及扩容改造项目，为新建一条由辽河石化公司鲅鱼圈末站外输泵房至营口港码头的柴油装船管线，输油管线规格为D508mm×7.1mm，材质为PSLIL245，全长约6.5Km,管线设计压力2.0Ma,设计温度800C。单线穿越长度42m，采用公称内径为1200mm，长度为2000mm,顶进施工用Ⅱ级,钢筋混凝土管,其标记如下：DRCP1200×2000JC/T640-2010。2、滨海路为二级公路，设计速度60Km，沥青路面，路面宽度28m，主路基为零填高度。2、工作管输油管线规格为D508mm×7.1mm与滨海路交叉900，滨海公路被交叉桩号为:966+288。3、工作管输油管线规格为D508mm×7.1mm，材质为PSLIL245，全长约6.5Km,管线设计压力2.0Ma,设计温度800C。4、管顶距公路路面埋深3.82m，管顶距涵洞底大于1m（距排水涵洞底1m）。5、水文地质情况：勘察深度8m未见地下水，顶管位置为强风化花岗岩。二、编写依据：1、工程设计图纸；2、《石油化工给排水管道工程施工及验收规范》SH3533-2003；3、《市政道路工程质量检验评定标准》CJJ1-90；4、《建筑工程施工现场供用电安全规范》GB50194-935、《工程测量规范》GB50026-93三、施工部署1施工组织安排需要采用人工用钢钎、手锤破拆，顶管的管段计划分成两个阶段施工，第一阶段为工作坑、接收坑的开挖施工，第二阶段为人工顶管的实施，其中工作坑、接收坑的施工可以交叉作业，速度较快，设备也能得到充分的利用。2顶管施工工艺流程1）、人工挖探坑，查找并清除地下障碍物等；2）、确定顶管位置，放线定位，机械挖掘工作坑及接收坑土方。3）、平整坑底，安放靠背，工作坑碎石垫层地面铺设，工字钢支架、钢跳板挡土板。4）、安装顶管机35）、顶管6）、余土外运7）、拆除顶管机及其它设备，原地貌恢复第二章第二章安全施工一、安全施工（1）工作井、接收井周围做好硬性围护栏，围挡前后内禁止停车，并按规定设置警示牌和警示灯；（2）夜间施工时设置照明，配置适当警示标志；（3）开挖部位及时开挖、及时恢复，并采取相应措施保证安全；（4）开挖土方不乱抛，集中堆放及时运出；（5）雨前对土体和支护进行检查，并采取排水、防护措施，雨后对土体和支护进行检查；（6）雨季施工各种车辆机械不得在开挖基础边缘2m内行驶、停放；（7）对于危险区域，应树立标识牌、警示牌，并派专人24小时值班，待土建施工结束回填后，再拆除围挡。同时，针对顶进过程中可能出现的施工危险也提出应对措施：作业活动危险因素可能导致的事故涉及的相关方具体控制措施施工管线测量不完善伤人施工人员及群众准确测量地下管线布置情况，作好记录，施工人员清晰管线布置情况后方可施工。未经三级技术交底进行施工人员伤害施工人员未三级进行技术交底禁止施工，交底明确后方可施工焊机电源线破损残旧，电源线与开关接触不良触电施工人员更新电源线4电...
