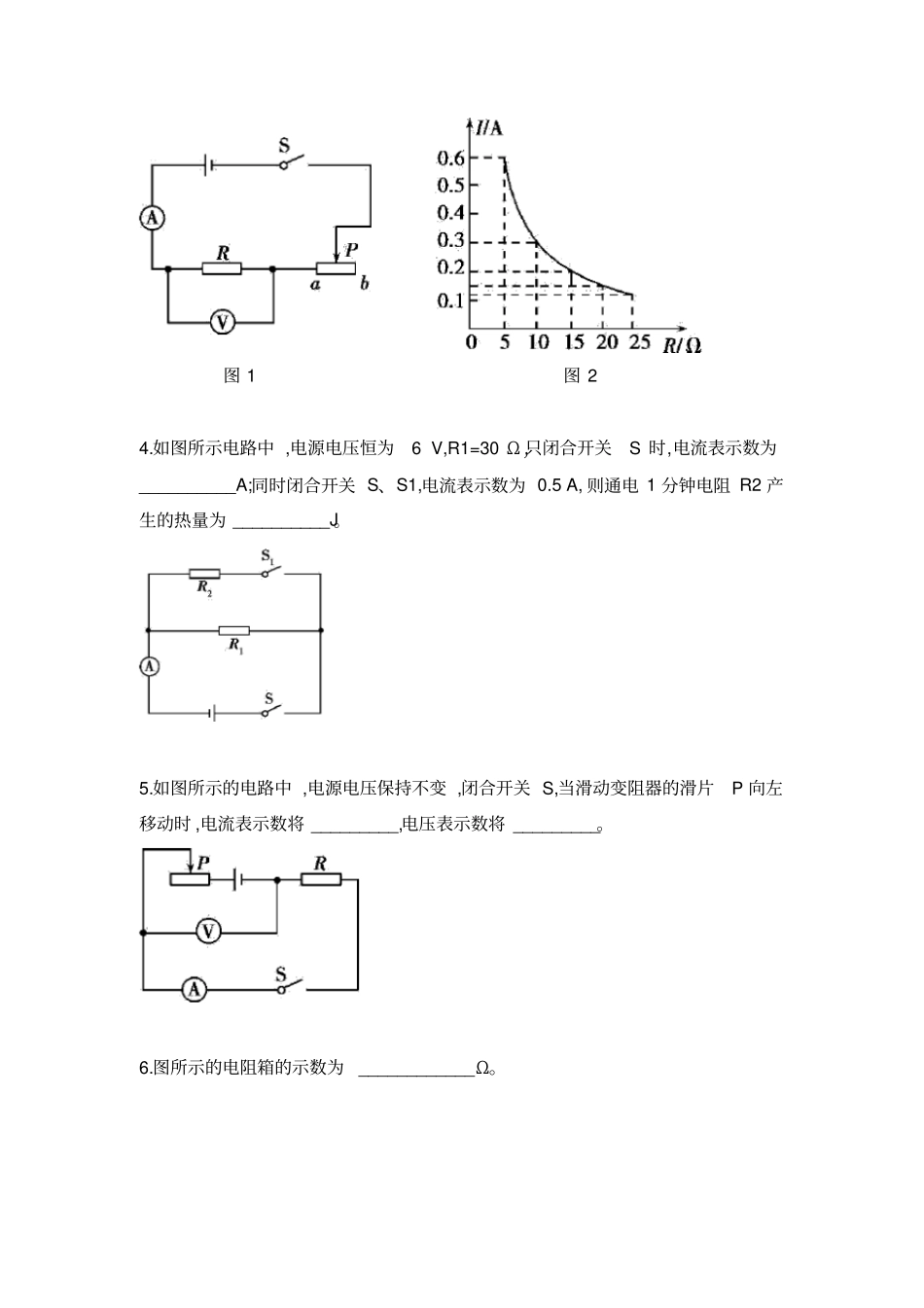

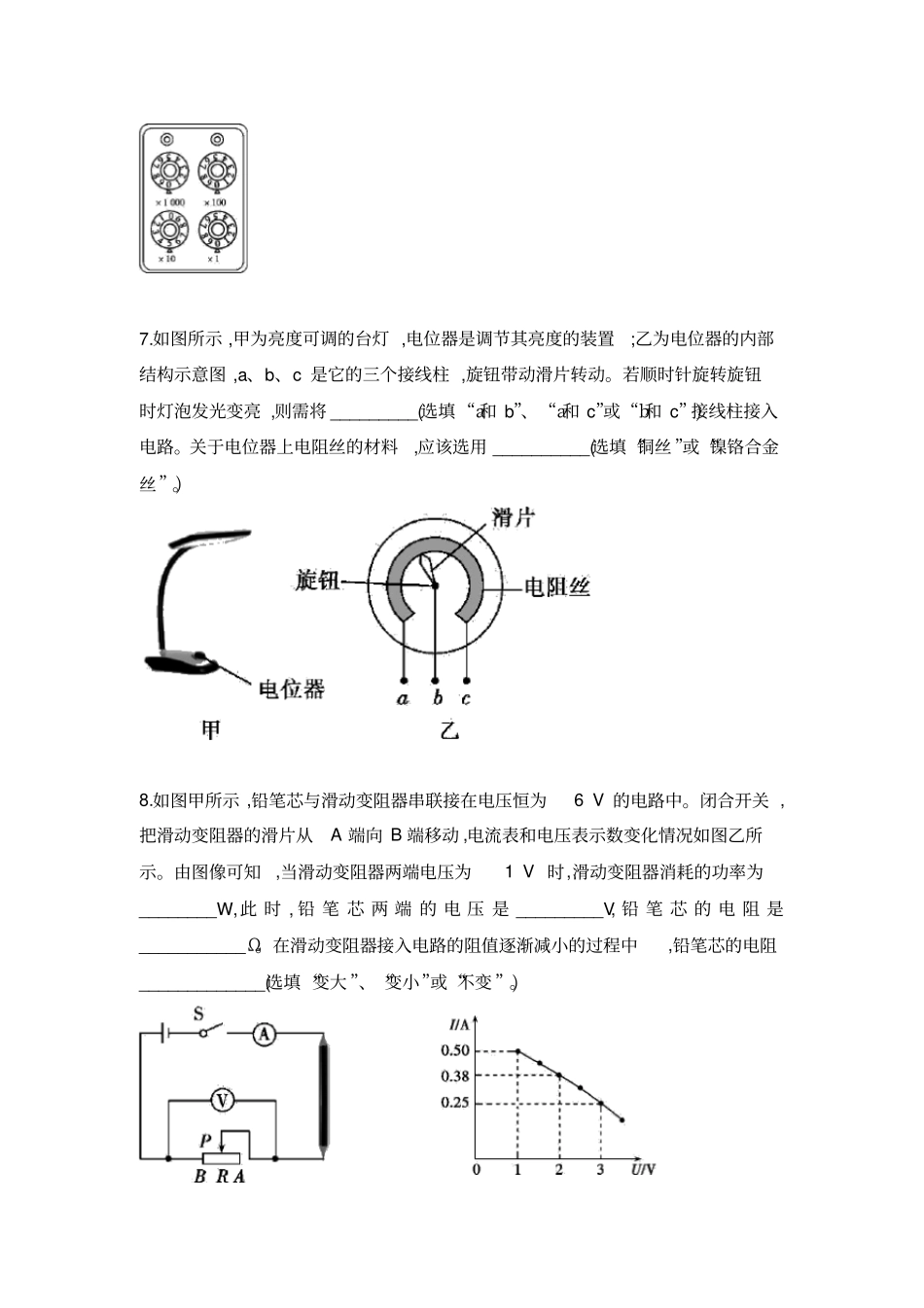

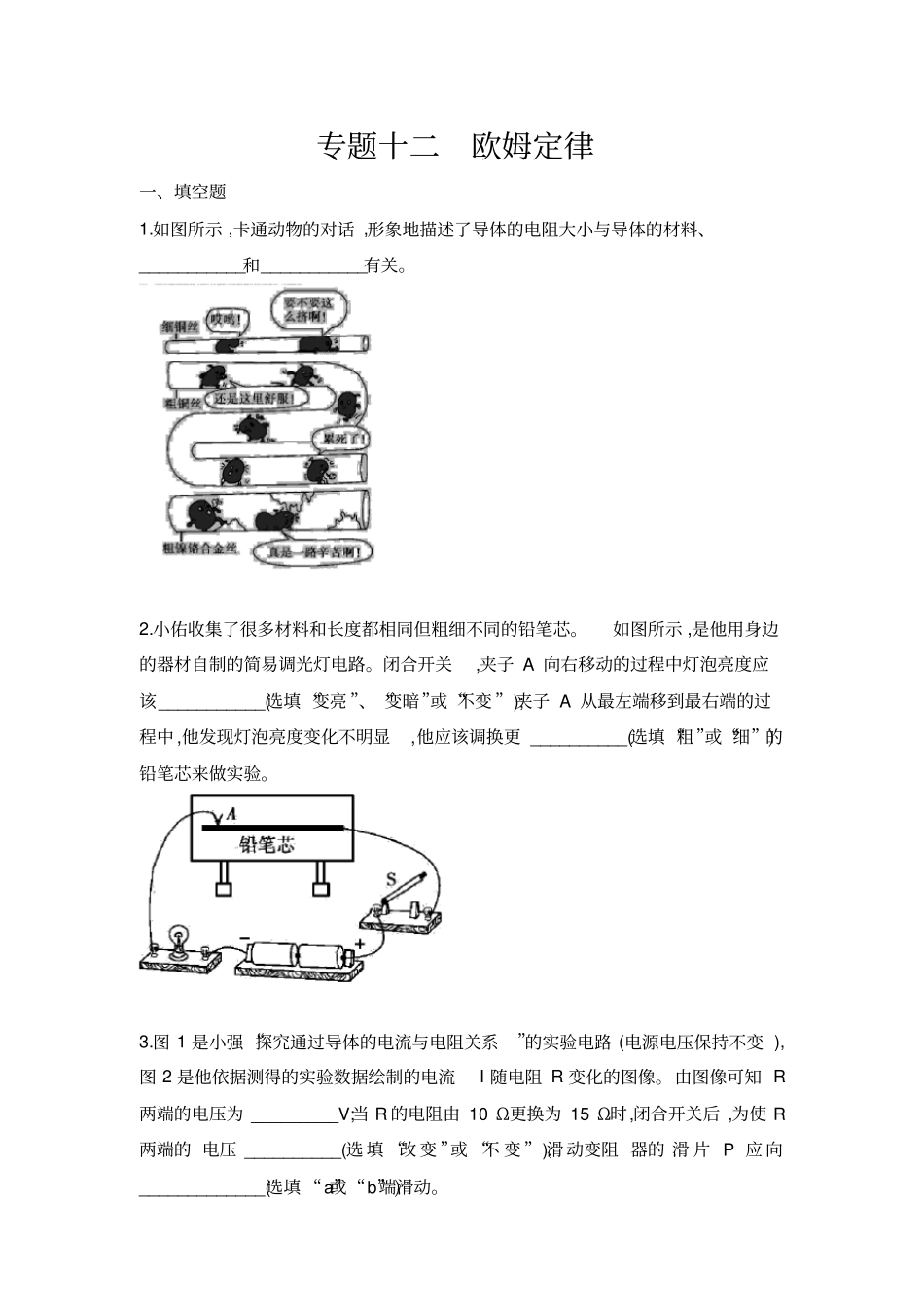

专题十二欧姆定律一、填空题1.如图所示,卡通动物的对话,形象地描述了导体的电阻大小与导体的材料、___________和___________有关。2.小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示,是他用身边的器材自制的简易调光灯电路。闭合开关,夹子A向右移动的过程中灯泡亮度应该___________(选填“变亮”、“变暗”或“不变”);夹子A从最左端移到最右端的过程中,他发现灯泡亮度变化不明显,他应该调换更__________(选填“粗”或“细”)的铅笔芯来做实验。3.图1是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变),图2是他依据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知R两端的电压为_________V;当R的电阻由10Ω更换为15Ω时,闭合开关后,为使R两端的电压__________(选填“改变”或“不变”),滑动变阻器的滑片P应向_____________(选填“a”或“b”)端滑动。图1图24.如图所示电路中,电源电压恒为6V,R1=30Ω,只闭合开关S时,电流表示数为__________A;同时闭合开关S、S1,电流表示数为0.5A,则通电1分钟电阻R2产生的热量为__________J。5.如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向左移动时,电流表示数将_________,电压表示数将_________。6.图所示的电阻箱的示数为____________Ω。7.如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将_________(选填“a和b”、“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用__________(选填“铜丝”或“镍铬合金丝”)。8.如图甲所示,铅笔芯与滑动变阻器串联接在电压恒为6V的电路中。闭合开关,把滑动变阻器的滑片从A端向B端移动,电流表和电压表示数变化情况如图乙所示。由图像可知,当滑动变阻器两端电压为1V时,滑动变阻器消耗的功率为________W,此时,铅笔芯两端的电压是_________V,铅笔芯的电阻是___________Ω。在滑动变阻器接入电路的阻值逐渐减小的过程中,铅笔芯的电阻_____________(选填“变大”、“变小”或“不变”)。图甲图乙9.作为电路中极其重要的元件之一,电源本身也有电阻。如干电池,我们可以把它看成由一个电压为U的理想电源与一个阻值为r的电阻串联而成,如图甲所示。为了测量U和r,某同学设计了如图乙所示电路。已知R1=7Ω,R2=4.5Ω,当闭合开关S、S1时,电压表读数为1.40V;当闭合开关S、S2时,电压表读数为1.35V,则理想电源电压U=________,电池内阻r=________。多次测量往往能减少误差,该同学把电阻换成电阻箱,变换阻值,测出了多组电阻值(用R表示)与相对应的电压表示数(用U'表示);然后他作出了1/U'与1/R的关系图像如图丙所示,这条直线与纵轴的交点越向上远离坐标原点,说明电源电压U________(选填“越大”、“越小”或“不变”)。10.如图甲所示,当开关S从2转换到1时,电流表和电压表对应的示数如图乙所示,由图甲和图乙中的信息可知,电源电压是_______V,电阻R2的阻值是__________Ω,电阻R2的U-I图像是丙中的_________(选填“a”或“b”)。二、选择题1.早在19世纪20年代,德国物理学家欧姆就对导体中电流、导体两端电压的关系进行了大量的实验研究,发现对于大多数导体而言,导体中电流跟导体两端电压成正比。并于1827年在《动电电路的数学研究》一书中,把他的实验规律总结成如下公式:S=γ·E(S表示导体中的电流;E表示导体两端电压;γ表示导体对电流的传导率,简称电导率)。关于这一规律,下列说法正确的是?()A.对于不同的导体,给它们两端加相同的电压,通过的电流与导体的电导率成反比B.对于不同的导体,如果通过的电流相同,电压与导体的电导率成正比C.电导率反映的是导体对电流的导通作用D.电导率的大小是由加在导体两端电压与通过导体的电流决定的2.小明对中考体育测试使用的身高测量仪感兴趣,为了了解它的测量原理,他尝试设计了图所示的四个电路,其中能够实现身高越高、电压表示数越大的电路是?()3.(多选)如图所示的电路中,R1、R2均为定值电阻,实验时,干电池两端电压会随电路中电阻的变化而改变。在不拆改电路的情况下,下列选项中的探究问题,...
