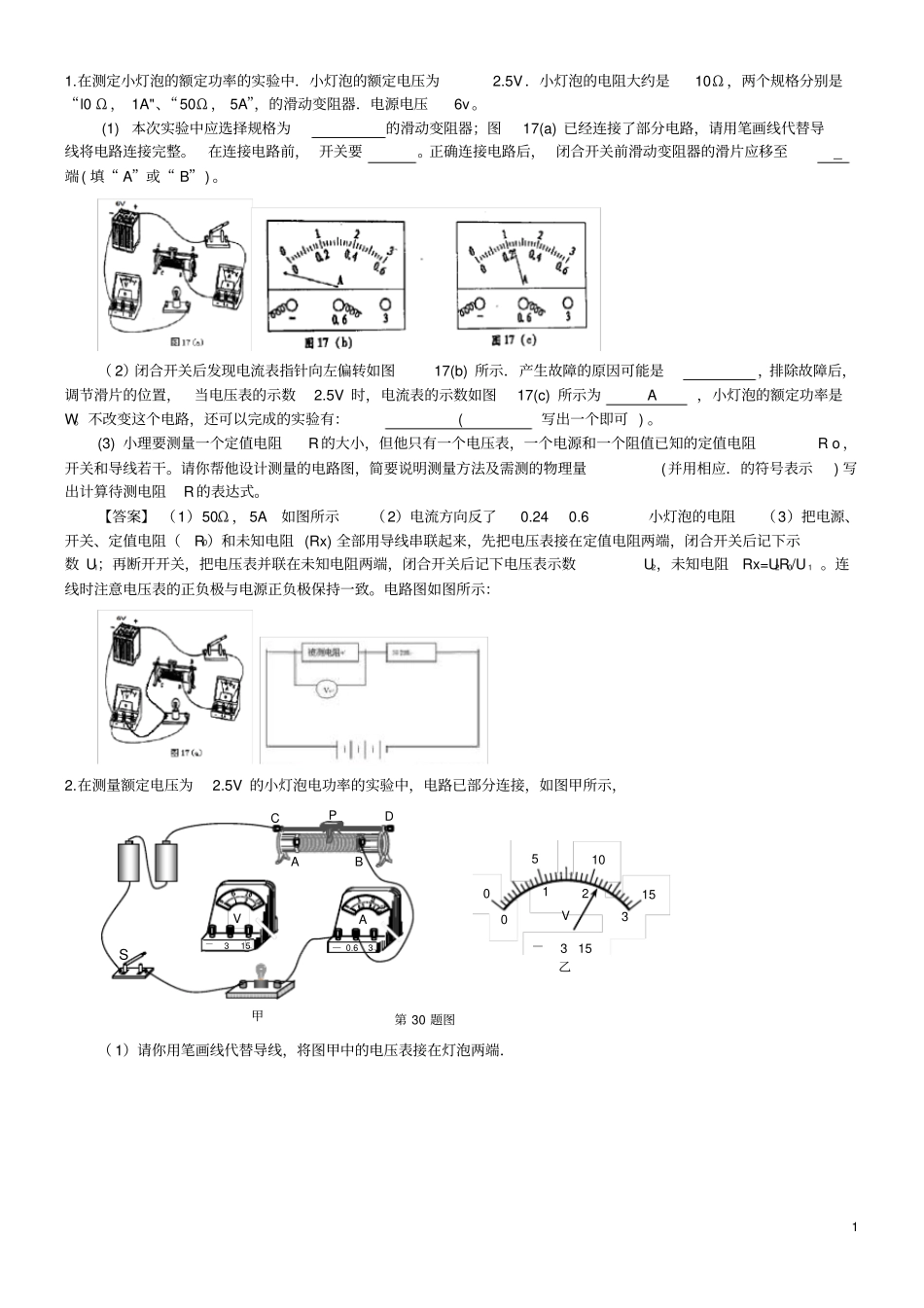

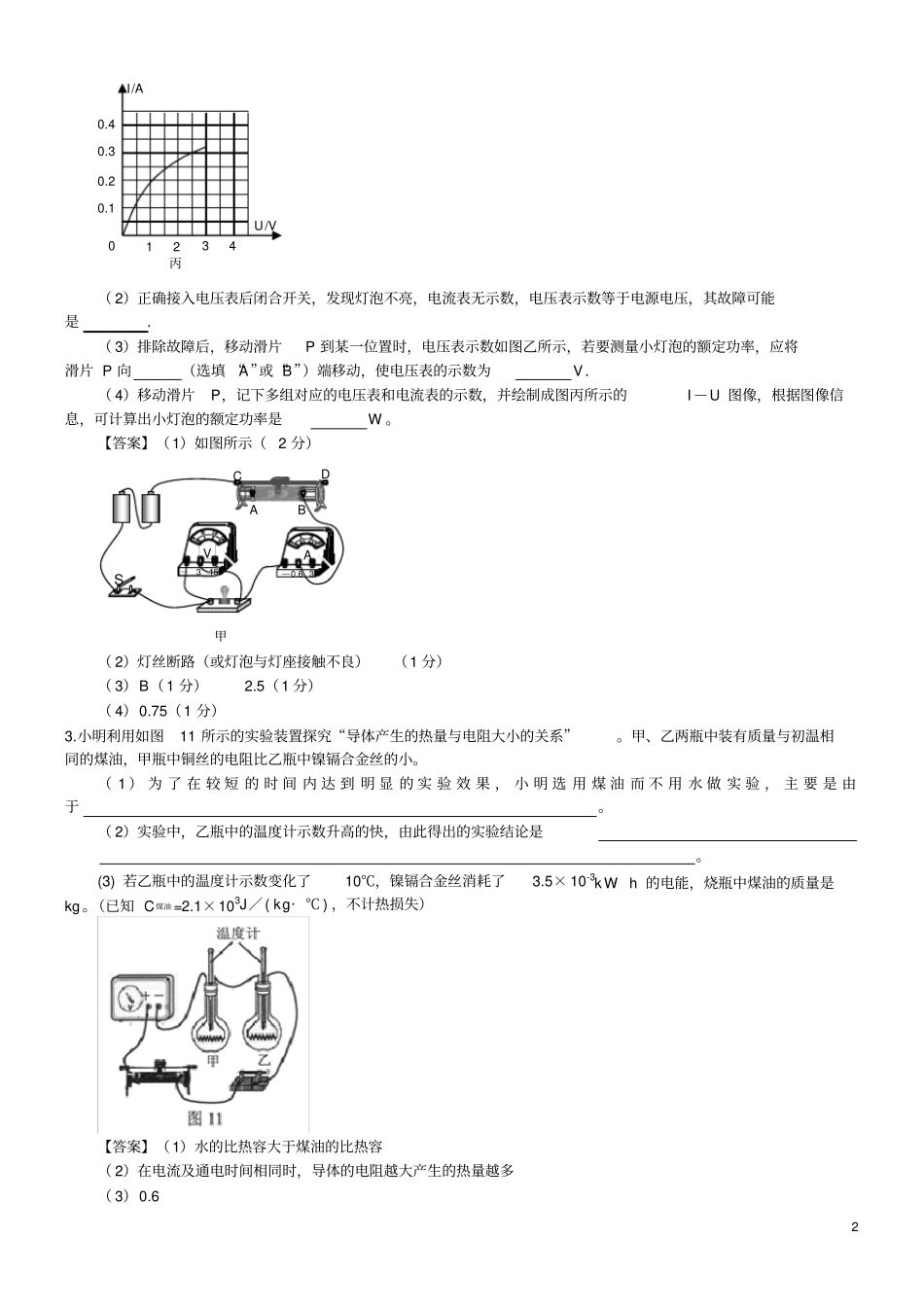

11.在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A”，的滑动变阻器．电源电压6v。(1)本次实验中应选择规格为的滑动变阻器；图17(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要。正确连接电路后，闭合开关前滑动变阻器的滑片应移至_端(填“A”或“B”)。（2）闭合开关后发现电流表指针向左偏转如图17(b)所示．产生故障的原因可能是，排除故障后，调节滑片的位置，当电压表的示数2.5V时，电流表的示数如图17(c)所示为A，小灯泡的额定功率是W。不改变这个电路，还可以完成的实验有：(写出一个即可)。(3)小理要测量一个定值电阻R的大小，但他只有一个电压表，一个电源和一个阻值已知的定值电阻Ro，开关和导线若干。请你帮他设计测量的电路图，简要说明测量方法及需测的物理量(并用相应．的符号表示)写出计算待测电阻R的表达式。【答案】（1）50Ω，5A如图所示（2）电流方向反了0.240.6小灯泡的电阻（3）把电源、开关、定值电阻（R0）和未知电阻(Rx)全部用导线串联起来，先把电压表接在定值电阻两端，闭合开关后记下示数U1；再断开开关，把电压表并联在未知电阻两端，闭合开关后记下电压表示数U2，未知电阻Rx=U2R0/U1。连线时注意电压表的正负极与电源正负极保持一致。电路图如图所示：2.在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示，（1）请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．第30题图1510503210－315V甲乙SV－315ABCDA－30.6P2（2）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是．（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动，使电压表的示数为V．（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是W。【答案】（1）如图所示（2分）（2）灯丝断路（或灯泡与灯座接触不良）（1分）（3）B（1分）2.5（1分）（4）0.75（1分）3.小明利用如图11所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍镉合金丝的小。（1）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于。（2）实验中，乙瓶中的温度计示数升高的快，由此得出的实验结论是。(3)若乙瓶中的温度计示数变化了10℃，镍镉合金丝消耗了3.5×10-3kW·h的电能，烧瓶中煤油的质量是kg。（已知C煤油=2.1×103J／(kg·℃)，不计热损失）【答案】（1）水的比热容大于煤油的比热容（2）在电流及通电时间相同时，导体的电阻越大产生的热量越多（3）0.60.10.20.312340I/AU/V丙0.4甲SV－315ABCDA－30.634.某天晚上，家里的所有用电器全部停止工作，请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。原因一：证实办法：原因二：证实办法：【答案】原因1：整个小区停电验证：观察小区其他家庭是否有电原因2：家里用电功率过大（或某处电路短路），导致保险丝熔断（或空气开关跳闸）验证：查看保险丝是否完好（或空气开关是否跳闸）原因3：电卡所购电已经用完验证：吧电卡插在电能表上进行查看5.法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖。小明同学设计了如图所示的电路，来研究巨磁电阻的大小与有无磁场的关系。请分析回答：(1)断开S1，闭合S2，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示。由此可知，无磁场时GMR的电阻大小为▲欧；实验序号1234U／伏1.001.252.002.50I／安2×10-32．5×10-34×10-35×10-3再闭合S1和S2，保持风滑片位置不变，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，可计算出有磁场时GMR的电阻大小；实验序号1234U／伏0.450.911.501.79I／安0.3×10-30.6×10-31×10-31.2×10-3(2)通过上述实验，得出的结论是▲；(3)利用小明同学设...
