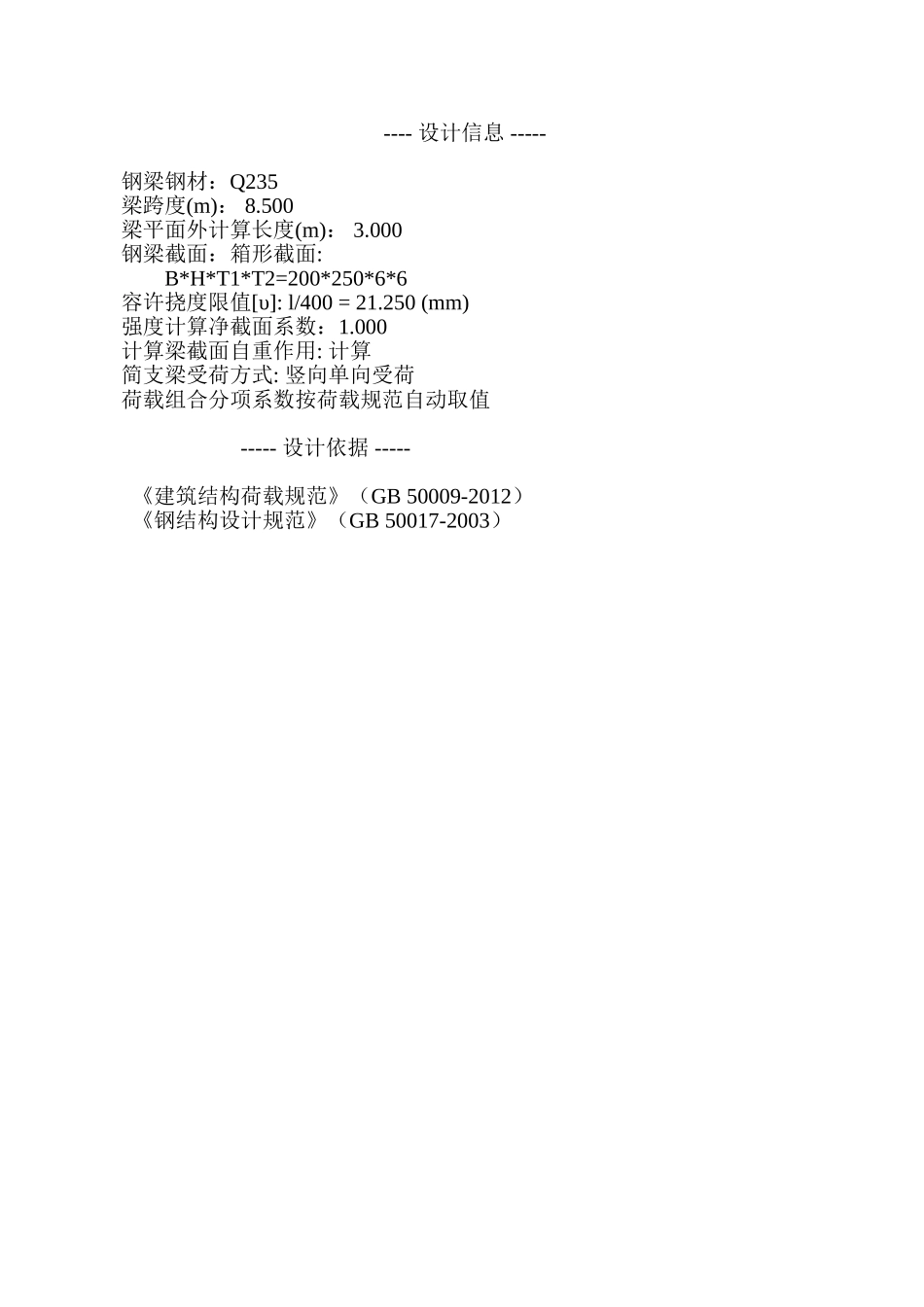

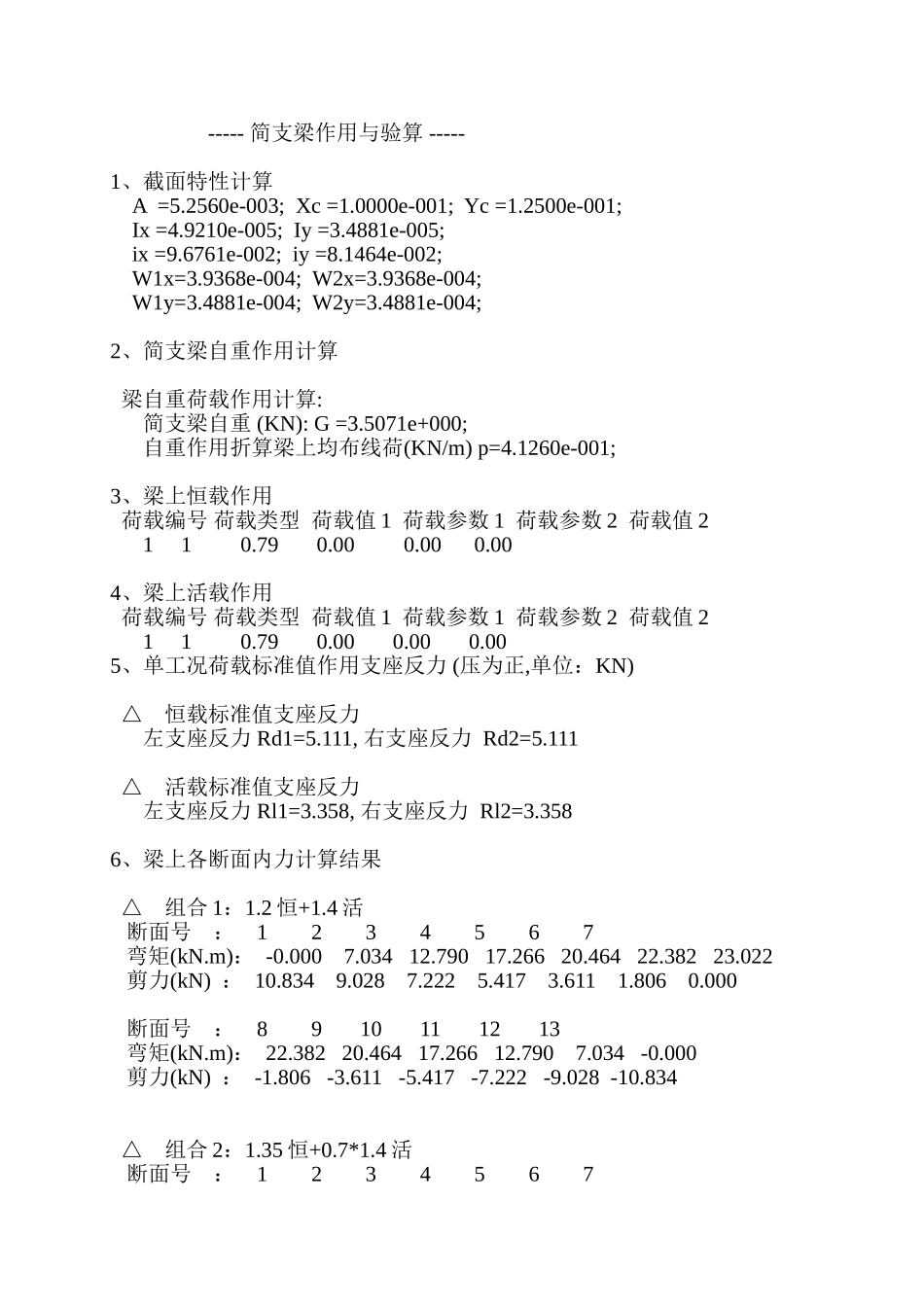

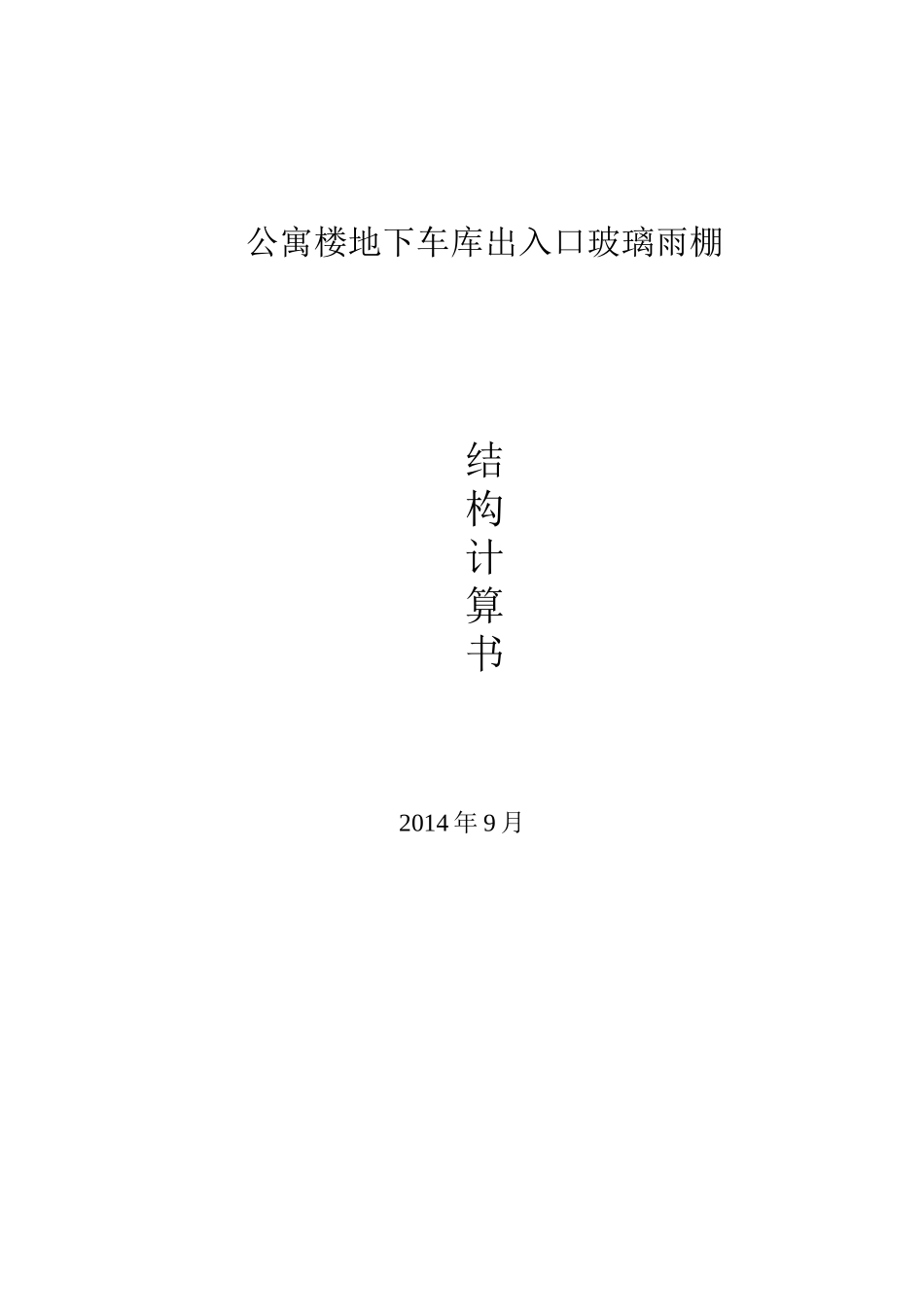

公寓楼地下车库出入口玻璃雨棚结构计算书2014年9月----设计信息-----钢梁钢材：Q235梁跨度(m)：8.500梁平面外计算长度(m)：3.000钢梁截面：箱形截面:B*H*T1*T2=200*250*6*6容许挠度限值[υ]:l/400=21.250(mm)强度计算净截面系数：1.000计算梁截面自重作用:计算简支梁受荷方式:竖向单向受荷荷载组合分项系数按荷载规范自动取值-----设计依据-----《建筑结构荷载规范》（GB50009-2012）《钢结构设计规范》（GB50017-2003）-----简支梁作用与验算-----1、截面特性计算A=5.2560e-003;Xc=1.0000e-001;Yc=1.2500e-001;Ix=4.9210e-005;Iy=3.4881e-005;ix=9.6761e-002;iy=8.1464e-002;W1x=3.9368e-004;W2x=3.9368e-004;W1y=3.4881e-004;W2y=3.4881e-004;2、简支梁自重作用计算梁自重荷载作用计算:简支梁自重(KN):G=3.5071e+000;自重作用折算梁上均布线荷(KN/m)p=4.1260e-001;3、梁上恒载作用荷载编号荷载类型荷载值1荷载参数1荷载参数2荷载值2110.790.000.000.004、梁上活载作用荷载编号荷载类型荷载值1荷载参数1荷载参数2荷载值2110.790.000.000.005、单工况荷载标准值作用支座反力(压为正,单位：KN)△恒载标准值支座反力左支座反力Rd1=5.111,右支座反力Rd2=5.111△活载标准值支座反力左支座反力Rl1=3.358,右支座反力Rl2=3.3586、梁上各断面内力计算结果△组合1：1.2恒+1.4活断面号：1234567弯矩(kN.m)：-0.0007.03412.79017.26620.46422.38223.022剪力(kN)：10.8349.0287.2225.4173.6111.8060.000断面号：8910111213弯矩(kN.m)：22.38220.46417.26612.7907.034-0.000剪力(kN)：-1.806-3.611-5.417-7.222-9.028-10.834△组合2：1.35恒+0.7*1.4活断面号：1234567弯矩(kN.m)：-0.0006.61712.03016.24119.24821.05321.654剪力(kN)：10.1908.4926.7935.0953.3971.6980.000断面号：8910111213弯矩(kN.m)：21.05319.24816.24112.0306.617-0.000剪力(kN)：-1.698-3.397-5.095-6.793-8.492-10.1907、局部稳定验算翼缘宽厚比B/T=31.33<容许宽厚比[B/T]=40.0腹板计算高厚比H0/Tw=39.67<容许高厚比[H0/Tw]=80.08、简支梁截面强度验算简支梁最大正弯矩(kN.m)：23.022(组合：1;控制位置：4.250m)强度计算最大应力(N/mm2)：55.693
