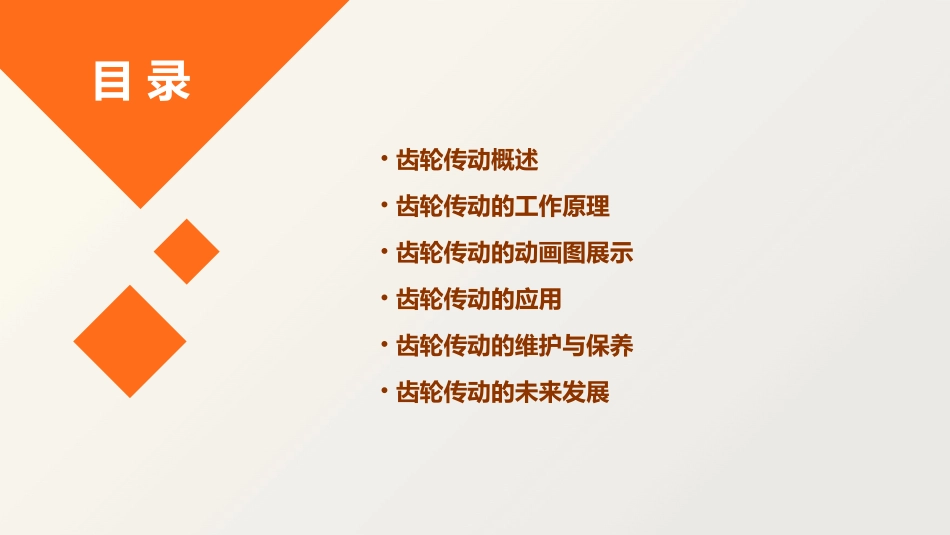

齿轮传动动画图课件目录•齿轮传动概述•齿轮传动的工作原理•齿轮传动的动画图展示•齿轮传动的应用•齿轮传动的维护与保养•齿轮传动的未来发展01齿轮传动概述通过一对或多对相互咬合的齿轮，将主动齿轮的旋转运动传递给从动齿轮，实现转矩和转速的传递。齿轮传动利用了轮齿之间的摩擦力，即齿面之间的相互作用，实现动力的传递。齿轮传动的原理齿轮传动的定义定传动比、变传动比平面齿轮传动、空间齿轮传动开式齿轮传动、闭式齿轮传动直齿、斜齿、锥齿、蜗轮蜗杆根据传动比根据运动形式根据工作条件根据齿形齿轮传动的分类高效稳定适用范围广结构紧凑制造成本高齿轮传动效率高，稳定性好，能够长期保持稳定的传动比。齿轮适用于各种类型的机械传动系统，可实现大功率、高转速的传递。齿轮可以设计成各种形状，以适应不同的安装空间和传动需求。齿轮加工需要高精度设备，制造成本较高，且维护保养也较为复杂。02030401齿轮传动的特点02齿轮传动的工作原理齿轮传动的旋转方向010203齿轮传动的旋转方向取决于主动轮和从动轮的旋转方向，当两个齿轮相互咬合时，一个齿轮的旋转方向会决定另一个齿轮的旋转方向。在一对直齿圆柱齿轮中，主动轮的旋转方向与从动轮的旋转方向相同或相反，取决于齿轮的旋转轴是否平行。在一对斜齿圆柱齿轮中，主动轮的旋转方向与从动轮的旋转方向通常相反，但也有相同的情况，取决于齿轮的旋转轴是否平行。齿轮传动的传动比是指主动轮与从动轮的转速之比，也等于主动轮与从动轮的齿数之比。传动比的大小决定了齿轮传动的减速或增速效果，对于同一对齿轮，传动比越大，减速或增速效果越明显。在实际应用中，可以根据需要选择不同的齿轮齿数和转速来调整传动比，以满足不同的工作需求。齿轮传动的传动比齿轮传动的效率是指齿轮传递功率的有效程度，通常用百分比表示。齿轮传动的效率受到多种因素的影响，如齿轮的制造精度、润滑情况、齿面磨损等。提高齿轮传动的效率可以提高机械设备的效率和可靠性，因此在实际应用中需要采取措施来提高齿轮的制造精度、改善润滑条件和减少齿面磨损。齿轮传动的效率03齿轮传动的动画图展示展示直齿圆柱齿轮的工作原理和运动特点通过动画图展示直齿圆柱齿轮的啮合过程，包括齿轮的旋转方向、转速比、齿廓曲线等。同时，展示齿轮的正确安装、齿面接触和润滑方式。直齿圆柱齿轮传动动画图详细描述总结词总结词展示斜齿圆柱齿轮的工作原理和运动特点详细描述通过动画图展示斜齿圆柱齿轮的啮合过程，包括齿轮的旋转方向、转速比、齿廓曲线等。同时，强调斜齿圆柱齿轮的重合度和承载能力优势。斜齿圆柱齿轮传动动画图总结词展示圆锥齿轮的工作原理和运动特点详细描述通过动画图展示圆锥齿轮的啮合过程，包括齿轮的旋转方向、转速比、齿廓曲线等。重点突出圆锥齿轮在传动过程中的轴向力平衡特点。圆锥齿轮传动动画图蜗杆蜗轮传动动画图总结词展示蜗杆蜗轮的工作原理和运动特点详细描述通过动画图展示蜗杆蜗轮的啮合过程，包括蜗杆的旋转方向、蜗轮的旋转方向和转速比等。同时，强调蜗杆蜗轮在传动过程中的传动效率、自锁等特点。04齿轮传动的应用010203减速器在各种工业机械中，如纺织机、包装机等，齿轮传动作为减速装置，能够实现高速运转和低速输出的转换。传送装置齿轮传动用于传送带、链条等传送装置中，实现连续、稳定的动力传递，确保生产线的稳定运行。泵和压缩机在泵和压缩机等流体机械中，齿轮传动作为动力传递元件，能够实现高效、稳定的工作。工业机械中的应用汽车变速器中的齿轮传动系统，能够实现不同速度和不同功率的输出，满足汽车行驶过程中的不同需求。变速器在发动机中，齿轮传动用于控制燃油喷射、点火时间和气门开闭等关键环节，确保发动机正常运转。发动机在汽车转向和行驶过程中，齿轮传动用于差速器中，实现左右轮的速度差分，提高汽车的操控性能。差速器汽车中的应用航空航天中的应用发动机在航空发动机中，齿轮传动用于控制燃油喷射、点火时间和涡轮转速等关键环节，确保发动机正常运转。减速器在航天器中，齿轮传动作为减速装置，能够实现高速运转和低速输出的转换，满足航天器的特殊需求。舵机在航空...
