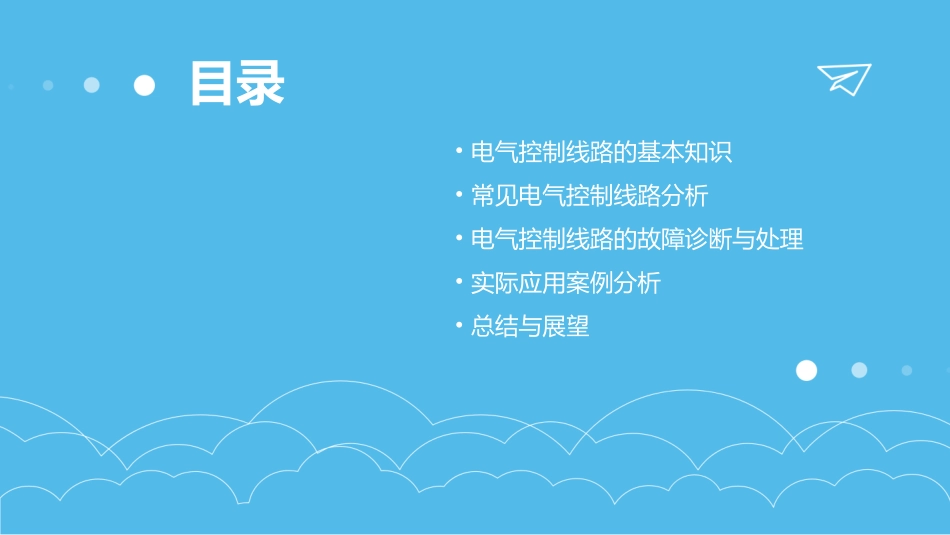

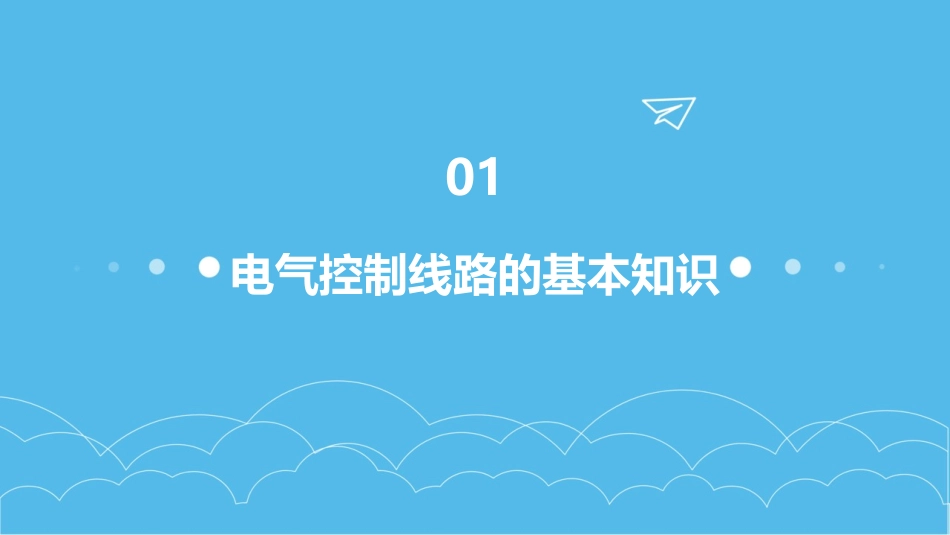

电气控制线路及故障处理资料课件目录•电气控制线路的基本知识•常见电气控制线路分析•电气控制线路的故障诊断与处理•实际应用案例分析•总结与展望电气控制线路的基本知识01电气控制线路的定义与组成电气控制线路是用于控制电气设备运行的一种电路，由电源、开关、负载、导线等部分组成。总结词电气控制线路是指通过电气元器件按照一定逻辑关系连接而成的电路，实现对电气设备的控制。它通常包括电源、开关、负载和导线等组成部分。电源是提供电能的关键部件，开关用于控制电路的通断，负载是电路控制的设备，导线则是连接各部件的媒介。详细描述VS电气控制线路可以根据不同的分类标准进行分类，如按照用途、电路结构、控制方式等。详细描述根据用途，电气控制线路可以分为照明控制线路、电动机控制线路、家电控制线路等。根据电路结构，可以分为串联电路、并联电路和混联电路。根据控制方式，可以分为手动控制和自动控制。此外，还有其他分类标准，如按照交流电或直流电、按照高电压或低电压等。总结词电气控制线路的分类总结词电气控制线路的工作原理主要是通过电路中各元器件的逻辑关系实现控制功能。要点一要点二详细描述电气控制线路的工作原理主要是利用电路中各元器件的逻辑关系，如开关、继电器、接触器等元器件的通断状态和动作顺序，实现对电气设备的控制。通过改变电路中元器件的状态和顺序，可以实现对电气设备启动、停止、正反转、调速等功能的控制。同时，还可以通过传感器和反馈装置实现闭环控制，提高控制的精度和稳定性。电气控制线路的工作原理常见电气控制线路分析02启动控制线路主要由电源开关、接触器、热继电器和电动机等组成。启动控制线路的组成当合上电源开关后，接触器线圈得电，常开主触点闭合，电动机得电运转，实现启动。启动控制线路的工作原理常见的故障包括电源开关接触不良、接触器线圈烧毁、热继电器整定值不合适等。启动控制线路的常见故障针对不同的故障，采取相应的处理方法，如更换电源开关、更换接触器线圈、调整热继电器整定值等。启动控制线路的故障处理方法启动控制线路ABCD正反转控制线路正反转控制线路的组成正反转控制线路主要由电源开关、接触器、热继电器、按钮和电动机等组成。正反转控制线路的常见故障常见的故障包括电源开关接触不良、接触器触点烧毁、按钮损坏等。正反转控制线路的工作原理通过两个按钮分别控制接触器的通断，实现电动机的正反转控制。正反转控制线路的故障处理方法针对不同的故障，采取相应的处理方法，如更换电源开关、更换接触器触点、更换按钮等。调速控制线路调速控制线路的组成调速控制线路主要由电源开关、接触器、热继电器、调速控制器和电动机等组成。调速控制线路的工作原理通过调速控制器调节电动机的输入电压或电流，实现电动机的调速。调速控制线路的常见故障常见的故障包括电源开关接触不良、接触器触点烧毁、调速控制器损坏等。调速控制线路的故障处理方法针对不同的故障，采取相应的处理方法，如更换电源开关、更换接触器触点、更换调速控制器等。制动控制线路的组成制动控制线路主要由电源开关、接触器、热继电器、制动器和电动机等组成。在电动机停机时，制动器对电动机进行制动，使电动机迅速停止运转。常见的故障包括电源开关接触不良、接触器触点烧毁、制动器失灵等。针对不同的故障，采取相应的处理方法，如更换电源开关、更换接触器触点、调整制动器等。制动控制线路的工作原理制动控制线路的常见故障制动控制线路的故障处理方法制动控制线路电气控制线路的故障诊断与处理03电流未经负载直接短路，导致电路中电流过大，可能引发火灾。短路故障电路中的导线断开或接触不良，导致设备无法正常工作。断路故障设备与地面的连接不良，可能引发触电危险。接地故障电路中元件参数不匹配，导致设备性能下降或损坏。参数匹配故障电气控制线路的故障类型通过观察设备的外观、指示灯等判断是否有故障。观察法通过触摸元件表面温度判断是否有过载故障。触摸法用听诊器听电路工作时的声音，判断是否有异常。听诊法使用万用表、示波器等专业工具检测电路参数。仪表法故障诊断的方法与技巧短路故障...
