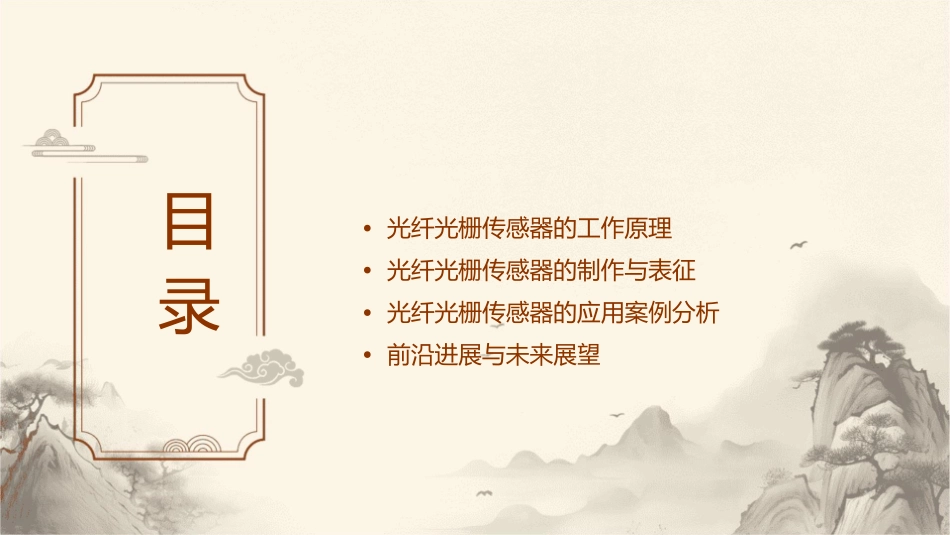

光纤光栅传感器原理课件目•光纤光栅传感器的工作原理•光纤光栅传感器的制作与表征•光纤光栅传感器的应用案例分析•前沿进展与未来展望录01CATALOGUE光纤光栅传感器概述光纤光栅传感器定义定义光纤光栅传感器是一种基于光纤光栅技术的传感器，利用光栅的反射或透射光谱特性，实现对物理量、化学量或生物量的测量。工作原理当外界物理量作用于光纤光栅时，光栅的周期或折射率发生变化，导致反射或透射光的波长发生变化，通过检测光谱的变化来推导出待测物理量的变化。光纤光栅传感器的分类根据光栅周期的变化方式分类根据传感原理分类均匀周期光纤光栅传感器：光栅周期在整个长度上保持恒定，主要用于温度和应力的测量。反射式光纤光栅传感器：基于光栅的反射光谱进行测量，一般具有较高的测量精度和分辨率。啁啾光纤光栅传感器：光栅周期沿长度方向呈线性或非线性变化，可用于测量大范围的物理量。透射式光纤光栅传感器：基于光栅的透射光谱进行测量，适用于一些特定场合和特殊应用。光纤光栅传感器的应用温度测量应力测量光纤光栅传感器对温度具有较高的灵敏度，可用于精确测量环境温度、物体表面温度等。通过测量由应力引起的光栅周期或折射率的变化，可以推导出待测物体内部的应力分布和大小。结构健康监测生物医学领域光纤光栅传感器可以嵌入到建筑物、桥梁等结构中，实时监测结构的变形、开裂等状况，确保结构安全。利用光纤光栅传感器可实现对生物组织内部的温度、压力等参数的实时监测，为生物医学研究提供有力支持。02CATALOGUE光纤光栅传感器的工作原理光纤光栅的基本特性周期性折射率调制光纤光栅是一种具有周期性折射率调制的光纤器件，通过特定方法在光纤纤芯中引入折射率的周期性变化。反射谱特性光纤光栅具有特定的反射谱特性，即只在特定波长处产生反射，其他波长处的光信号可以传输过去。光栅周期与反射波长关系光纤光栅的反射波长与其光栅周期存在一种反比关系，通过改变光栅周期可以实现对反射波长的调谐。光纤光栅传感器的传感原理反射波长漂移由于光纤光栅的反射波长与光栅周期相关，当折射率调制周期或纤芯长度发生变化时，反射波长也会发生相应的漂移。外界物理量变化当光纤光栅受到外界物理量（如温度、压力、应变等）的作用时，其折射率调制周期或纤芯长度会发生变化。测量反射波长变化通过测量光纤光栅反射波长的变化，可以推断出外界物理量的变化情况，实现对相应物理量的传感测量。光纤光栅传感器的信号解调原理光谱仪解调利用光谱仪对光纤光栅的反射光谱进行检测，通过测量反射波长的漂移量来解调出外界物理量的变化。这种方法具有高精度和高分辨率的优点，但设备成本较高。可调谐滤波器解调采用可调谐滤波器对光纤光栅的反射光进行滤波，当滤波器波长与光纤光栅反射波长匹配时，输出光强达到最大。通过调谐滤波器波长并监测输出光强的变化，可以实现对外界物理量的解调。这种方法成本较低，但解调范围和分辨率有限。干涉仪解调将光纤光栅的反射光与参考光干涉，通过检测干涉信号的变化来推导出反射波长的漂移量，从而解调出外界物理量的变化。这种方法具有高精度和低成本的特点，但需要对干涉信号进行复杂处理。03CATALOGUE光纤光栅传感器的制作与表征光纤光栅的制作技术光纤光栅的写入技术010203利用紫外光干涉法，通过两束相干紫外光在光纤上形成干涉条纹，引起光纤折射率周期性变化，从而形成光纤光栅。光纤光栅的制作材料通常使用石英光纤或掺铒光纤作为基材，其线性和稳定性较好，能够满足光栅传感器的要求。制作过程中的关键因素如光源的波长、光强、写入时间等参数都会影响光栅的性质和性能。光纤光栅传感器的性能表征反射谱特性温度和应变响应灵敏度和分辨率光纤光栅的反射谱是表征其性能的重要指标，包括反射率、中心波长、带宽等参数。光纤光栅传感器的温度和应变响应是其最重要的应用特性，通过测量反射谱的变化可以实现对温度和应变的测量。灵敏度和分辨率是评价传感器性能的关键指标，对于光纤光栅传感器来说，其灵敏度和分辨率受到光栅周期、长度、折射率调制深度等因素的影响。光纤光栅传感器的标定方法温度标定1通过在不同温度下测...
