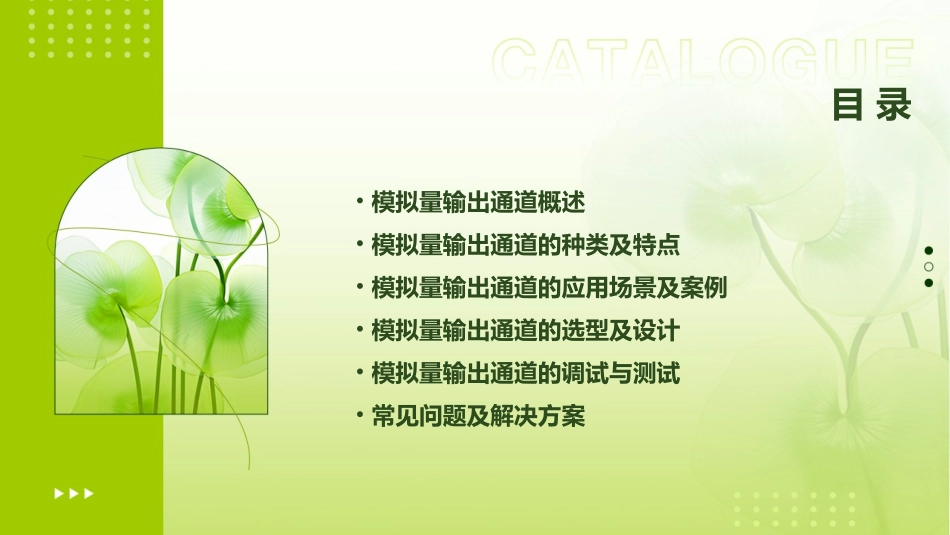

模拟量输出通道资料课件REPORTING目录•模拟量输出通道概述•模拟量输出通道的种类及特点•模拟量输出通道的应用场景及案例•模拟量输出通道的选型及设计•模拟量输出通道的调试与测试•常见问题及解决方案PART01模拟量输出通道概述REPORTING模拟量输出通道是指将计算机输出的数字信号转换为可以模拟实际物理量的信号的通道。模拟量输出通道通常由数模转换器（DAC）和低通滤波器（LPF）组成，用于将计算机输出的数字信号转换为模拟信号。模拟量输出通道的定义VS模拟量输出通道可以将计算机输出的数字信号转换为模拟信号，实现对实际物理量的控制和监测。模拟量输出通道广泛应用于各种工业控制、仪器仪表、医疗设备等领域。模拟量输出通道的作用数模转换器（DAC）将计算机输出的数字信号转换为模拟信号。低通滤波器（LPF）用于去除高频噪声，使输出的模拟信号更加平滑。输出放大器用于将DAC输出的模拟信号进行放大，以满足实际应用的需求。电源为DAC、LPF和输出放大器提供所需的电源。模拟量输出通道的组成PART02模拟量输出通道的种类及特点REPORTING电压输出通道是模拟量输出通道的一种，它输出的信号为电压信号。种类电压输出通道具有输出信号连续、平滑、可任意调整的特点，适用于需要连续调节控制的应用场景。特点电压输出通道电流输出通道是模拟量输出通道的另一种类型，它输出的信号为电流信号。电流输出通道具有输出信号稳定、抗干扰能力强、适用于远距离传输的特点，适用于需要长距离传输信号的应用场景。种类特点电流输出通道精度模拟量输出通道的精度是衡量其性能的重要指标之一，包括静态精度和动态精度。静态精度指输出信号在稳定状态下的误差，动态精度指在动态过程中的误差。线性度模拟量输出通道的线性度是指其输出信号与输入信号之间的线性关系。理想的模拟量输出通道应该具有完全线性的输出特性。响应时间模拟量输出通道的响应时间是指从输入信号变化到输出信号变化所需的时间。快速的响应时间可以提高系统的控制精度和响应速度。稳定性模拟量输出通道的稳定性是指其长期运行过程中输出信号的稳定性和可靠性。稳定的模拟量输出通道可以保证系统的长期稳定运行，避免因信号波动引起的系统故障。01020304模拟量输出通道的性能指标PART03模拟量输出通道的应用场景及案例REPORTING总结词广泛应用、关键角色。详细描述模拟量输出通道在工业控制领域中扮演着关键角色，广泛应用于各种工业过程控制系统中，如电机控制、温度控制、压力控制等。通过模拟量输出通道，控制器能够根据实时检测到的参数，如温度、压力、位置等，对工业过程进行精确控制。工业控制领域应用总结词高精度、智能化。要点一要点二详细描述智能仪器仪表是现代工业和实验室中不可或缺的一部分。模拟量输出通道在智能仪器仪表中发挥着重要作用，能够实现高精度的数据采集和信号输出，同时支持智能化操作和控制，提高实验和检测的效率和质量。智能仪器仪表应用总结词安全、可靠性、高效。详细描述汽车电子系统越来越复杂，对安全、可靠性和效率的要求也越来越高。模拟量输出通道在汽车电子系统中发挥着重要作用，如发动机控制、底盘控制、车身控制等。通过模拟量输出通道，可以实现高效、可靠、安全的汽车控制，提高汽车的性能和安全性。汽车电子应用PART04模拟量输出通道的选型及设计REPORTING01根据控制系统的实际需求，选择不同类型和规格的模拟量输出通道。根据实际需求选择02在选型过程中，需考虑模拟量输出通道的精度、响应速度、负载能力等性能参数。考虑性能参数03模拟量输出通道的稳定性对其控制效果有很大影响，因此在选型时需选择稳定性较高的产品。考虑稳定性模拟量输出通道的选型原则系统测试在完成硬件调试和软件调试后，进行系统测试，检测模拟量输出通道的性能和稳定性。软件调试在完成软件程序设计后，进行软件调试，确保模拟量输出通道的正确性和实时性。硬件调试在完成硬件电路设计后，进行硬件调试，确保模拟量输出通道的稳定性和可靠性。明确设计任务明确模拟量输出通道的设计任务和目的，收集相关资料和信息。方案设计根据实际需求，进行模拟量输出通道的方案设计，包括硬件电路设...
