桥梁结构安全监测与预警课件VIP专享VIP免费

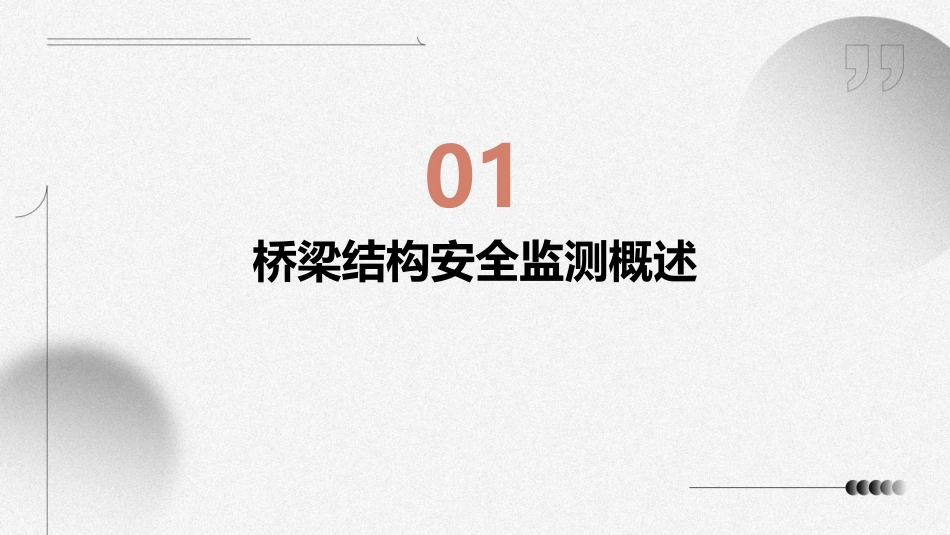

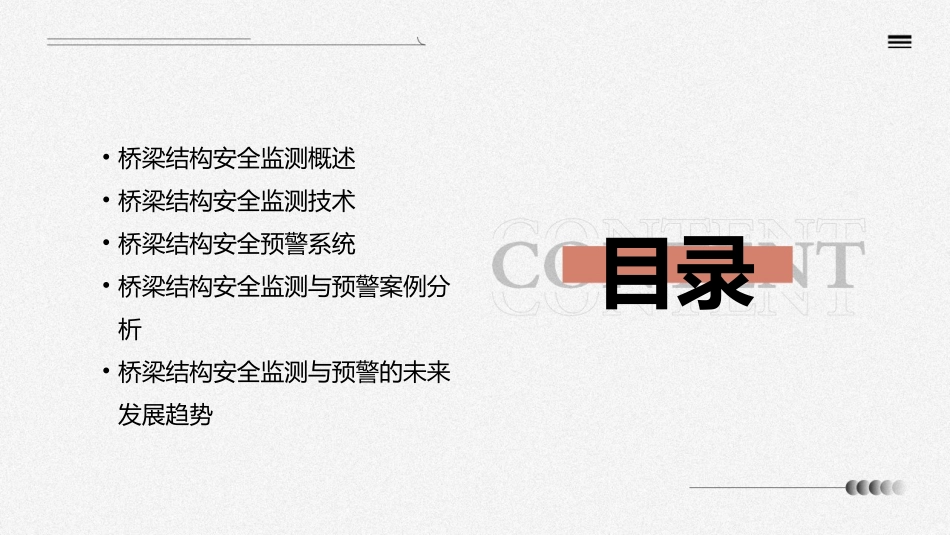

桥梁结构安全监测与预警课件•桥梁结构安全监测概述•桥梁结构安全监测技术•桥梁结构安全预警系统•桥梁结构安全监测与预警案例分析•桥梁结构安全监测与预警的未来发展趋势目录01桥梁结构安全监测概述通过对桥梁结构进行安全监测，可以及时发现和解决潜在的安全隐患，降低桥梁在使用过程中发生事故的风险。提高桥梁使用安全性通过对桥梁进行长期监测，可以及时了解桥梁的结构状态和使用状况，为桥梁的维修和养护提供依据，延长桥梁的使用寿命。延长桥梁使用寿命桥梁结构安全监测是实现桥梁管理现代化的重要手段之一，通过对桥梁进行实时监测和数据分析，可以提高桥梁管理的科学性和有效性。促进桥梁管理现代化桥梁结构安全监测的意义123利用各种传感器（如应变传感器、位移传感器、加速度传感器等）对桥梁结构进行监测，获取桥梁的结构状态信息。基于传感器技术的监测系统通过对传感器采集的数据进行信号处理和分析，提取出反映桥梁结构状态的特征参数，如频率、振幅、相位等。基于信号处理技术的监测系统利用人工智能技术对传感器数据进行分析和预测，实现桥梁结构的智能监测和预警。基于人工智能的监测系统桥梁结构安全监测技术的发展包括各种类型的传感器和数据采集设备，用于获取桥梁结构的状态信息。传感器子系统数据传输子系统数据处理与分析子系统预警与决策子系统将传感器采集的数据进行传输，通常采用无线传输方式。对传感器数据进行处理和分析，提取出反映桥梁结构状态的特征参数。根据数据处理与分析结果，对桥梁结构的安全状况进行评估和预警，为管理部门提供决策支持。桥梁结构安全监测系统的组成02桥梁结构安全监测技术包括位移传感器、应变传感器、加速度传感器、温度传感器等，用于监测桥梁的结构应变、位移、加速度和温度等参数。传感器类型根据桥梁的结构特点和受力情况，选择合适的布置位置和数量，以全面监测桥梁的结构状态。传感器布置传感器技术包括数据采集仪、数据记录仪等，能够实时采集传感器的数据并进行处理。根据桥梁的结构特性和安全监测需求，设定合适的数据采集频率，以保证监测数据的准确性和实时性。数据采集技术数据采集频率数据采集设备采用有线或无线传输方式，将采集的数据传输到数据处理和分析中心。数据传输方式根据监测系统的需求和网络环境，选择合适的通信协议，以保证数据传输的稳定性和安全性。数据传输协议数据传输技术对采集的数据进行预处理、滤波、去噪等处理，以提高数据的准确性和可靠性。数据处理方法采用多种分析方法，如趋势分析、模态分析、响应谱分析等，对处理后的数据进行深入分析，以评估桥梁的结构安全状态。数据分析技术根据数据分析结果，设定合适的预警阈值，及时发现桥梁结构的不安全因素，为采取相应的维修和加固措施提供依据。预警系统数据处理与分析技术03桥梁结构安全预警系统桥梁结构安全预警系统是一种基于监测数据和预测模型的实时风险评估和预警系统，旨在提前发现桥梁结构的安全隐患，为管理者和维修人员提供及时、准确的预警信息。预警系统的概念预警系统通过高精度传感器对桥梁结构进行实时监测，获取桥梁的位移、应变、加速度等物理量数据，再利用先进的预测模型对桥梁结构的安全状态进行评估和预测，一旦发现异常或达到预设的警戒值，系统会立即发出预警信号，提醒相关人员及时处理。预警系统的原理预警系统的概念与原理预警系统的组成桥梁结构安全预警系统通常由数据采集、数据处理和分析、预警输出等三个主要部分组成。其中，数据采集部分负责通过传感器和监测设备获取桥梁的实时数据；数据处理和分析部分负责对采集到的数据进行处理和分析，提取出与桥梁安全相关的特征信息；预警输出部分则根据分析结果给出预警信号，提示桥梁可能存在的安全问题。要点一要点二预警系统的功能预警系统具有实时监测、风险评估、异常检测、预警提示等功能，能够实现对桥梁结构安全状态的实时监控和早期预警，为桥梁管理、维护和应急响应提供重要的决策支持。预警系统的组成与功能预警系统的应用桥梁结构安全预警系统已被广泛应用于国内外众多桥梁工程中，如长江大桥、黄河大桥、跨海大桥等，为保障桥梁的安全运...
