光学捷联惯导系统初始对准详解课件1VIP免费

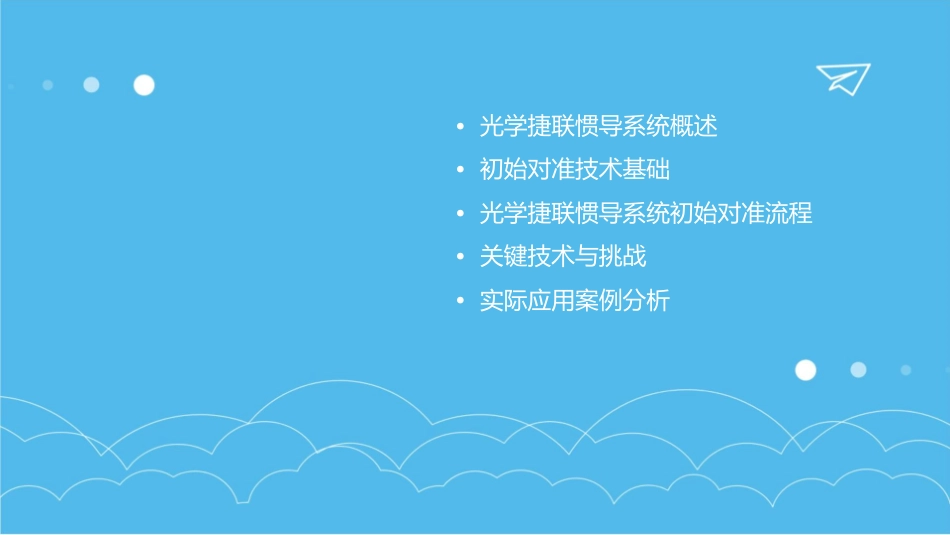

•光学捷联惯导系统概述•初始对准技术基础•光学捷联惯导系统初始对准流程•关键技术与挑战•实际应用案例分析定义与特点0102定义特点光学捷联惯导系统是一种基于光学陀螺和导航计算机的自主式导航系统，通过陀螺仪和加速度计等惯性传感器来测量载体的角速度和加速度，从而确定载体相对地球的位置、速度和姿态。高精度、高稳定性和高可靠性，能够在各种复杂环境中提供准确的导航信息，且不依赖外部信号支持。工作原理与组成工作原理通过测量载体的角速度和加速度信息，结合初始位置和速度信息，经过计算得到载体相对地球的位置、速度和姿态信息。组成光学捷联惯导系统主要由光学陀螺仪、加速度计、导航计算机、初始位置和速度信息等部分组成。光学捷联惯导系统的应用军事领域用于导弹、无人机、无人驾驶车辆等军事装备的导航和制导，提高装备的自主导航能力和打击精度。民用领域用于航空、航海、车辆、机器人等领域的导航和定位，提高导航和定位的准确性和稳定性。初始对准的概念与重要性初始对准的概念初始对准是捷联惯导系统中的关键环节，它通过将导航平台与载体固连，实现导航平台与载体之间的角度对准，为后续的导航和姿态测量提供准确的数据。初始对准的重要性初始对准的准确性和快速性直接影响到整个捷联惯导系统的导航精度和实时性。如果初始对准出现误差，将会影响后续的导航和姿态测量，导致系统性能下降甚至失效。因此，研究和优化初始对准技术对于提高捷联惯导系统的性能具有重要意义。初始对准的分类基于数学模型的初始对准基于数学模型的初始对准方法通过建立系统的数学模型，利用已知的输入和输出数据，通过算法解算出系统的状态参数，从而实现初始对准。这种方法需要建立准确的数学模型，并且算法的收敛性和稳定性需要得到保证。基于滤波理论的初始对准基于滤波理论的初始对准方法利用卡尔曼滤波等现代滤波理论，通过估计系统状态参数的方式实现初始对准。这种方法能够处理不确定性和噪声干扰，具有较好的鲁棒性。基于人工智能的初始对准基于人工智能的初始对准方法利用机器学习等人工智能技术，通过对历史数据的学习和训练，实现对未知数据的预测和分类，从而实现初始对准。这种方法能够处理复杂的非线性问题，但需要大量的训练数据和计算资源。初始对准的数学模型与算法初始对准的数学模型初始对准的数学模型描述了捷联惯导系统中的运动学关系和动力学关系，包括陀螺仪和加速度计的输出模型、地球自转角速度模型、重力加速度模型等。这些模型是建立初始对准算法的基础。初始对准的算法初始对准的算法主要包括基于数学模型的解析方法和基于滤波理论的估计方法。解析方法通过解算数学模型中的方程组来求解系统状态参数，而估计方法则利用现代控制理论和滤波理论，通过迭代计算来估计系统状态参数。在实际应用中，需要根据具体需求和条件选择合适的算法，并考虑算法的收敛性、稳定性和实时性等因素。系统启动与自检010203启动系统自检过程故障诊断首先打开光学捷联惯导系统的电源，启动系统。系统将自动进行自检，检查各组件是否正常工作，确保系统正常。如果自检过程中发现故障，系统将进行故障诊断，并给出相应的故障提示。粗对准010203粗对准原理粗对准过程粗对准精度粗对准是通过陀螺仪的测量数据，大致确定惯导系统相对于导航坐标系的位置和姿态。在粗对准阶段，系统会根据陀螺仪的测量数据，通过算法计算出大致的方位和姿态信息。粗对准的精度一般只能达到几度或十几度，无法满足高精度导航需求。精对准精对准过程在精对准阶段，系统会根据加速度计和陀螺仪的联合测量数据，通过算法计算出精确的方位和姿态信息。精对准原理精对准是通过加速度计和陀螺仪的联合测量，精确确定惯导系统相对于导航坐标系的位置和姿态。精对准精度精对准的精度可以达到几角秒甚至更精确，满足高精度导航需求。对准结果评估与优化010203对准结果评估优化调整数据记录与分析完成粗对准和精对准后，需要对惯导系统的对准结果进行评估，检查是否满足导航需求。如果对准结果不满足要求，需要进行优化调整，包括重新进行粗对准或精对准等。对于每一次的对准过程，都需要详细记录数据，...
